Importowanie kształtów do Tekla Structures

Można importować następujące typy plików kształtów:

dgn
dwg
dxf
ifc
ifcXML
ifcZIP
iges
igs
shapecatalog
skp
step
stp
tsc

Podczas importowania kształtu do katalogu kształtów Tekla Structures tworzy dwa pliki: jeden plik .xml dla atrybutów kształtu, takich jak nazwa i GUID, oraz jeden plik .tez dla właściwości geometrycznych, takich jak współrzędne. Pliki są zapisywane w bieżącym folderze modelu w podfolderach \Shapes i \ShapeGeometries.

Nazwa kształtu wyświetlana w katalogu kształtów jest określana w następujący sposób:

Jeśli importowany jest plik .tsc lub .shapecatalog, nazwa kształtu jest odczytywana z importowanego pliku.
Jeśli importujesz inne typy plików, nazwa kształtu jest nazwą importowanego pliku.

Wskazówka:

Można również pobierać kształty z Tekla Warehouse lub tworzyć kształty przy użyciu geometrii istniejącej w modelach Tekla Structures.

Importowanie kształtów

Podczas korzystania z innego oprogramowania do modelowania kształtów, które mają być importowane do Tekla Structures, zalecamy wyśrodkowanie elementów względem początku układu współrzędnych i skierowanie ich wzdłuż osi X.

Z modeli Tekla Structures można również importować grupy katalogu kształtów wraz z kształtami, jako pliki .shapecatalog, albo bez kształtów, jako pliki .ShapeCatalog.Groups.xml.

Otwórz model, do którego chcesz zaimportować kształty lub grupy katalogu kształtów.
W menu Plik kliknij polecenie Katalogi > Katalog kształtów, aby otworzyć okno dialogowe Katalog kształtów
Aby zaimportować kształty bez struktury grupy do określonej grupy lub podgrupy w katalogu kształtów, wybierz tę grupę lub podgrupę po lewej stronie okna dialogowego.

W przypadku niewybrania grupy Tekla Structures zaimportuje kształty do grupy Rozgrupowane.
Kliknij Import.
W oknie dialogowym Importuj definicje kształtów przejdź do folderu zawierającego pliki przeznaczone do zaimportowania, wybierz te pliki, a następnie kliknij Otwórz.

Tekla Structures sprawdza, czy w plikach importu znajdują się duplikaty kształtów w porównaniu z istniejącym katalogiem kształtów.

W oknie dialogowym Import można zobaczyć Stan każdego importowanego kształtu, np. Nowa definicja kształtu lub Nazwa kształtu już istnieje. Jeśli kształt był już używany w modelu, można również zobaczyć Wystąpienia kształtu.
Jeśli kształty o takiej samej nazwie i GUID co kształty importowane już istnieją w katalogu kształtów, zastąp lub zachowaj istniejące kształty. W oknie dialogowym Import:
- Zaznacz Nadpisz dla każdego istniejącego kształtu, który ma zostać zastąpiony nowym, zaimportowanym kształtem.
- Usuń zaznaczenie Nadpisz dla każdego istniejącego kształtu, który chcesz zachować bez zmian.
W oknie dialogowym Import kliknij Import.

Importowanie dużego pliku może potrwać kilka minut.
Kliknij OK, aby dokończyć importowanie.

Grupy zawierające nowe lub zmodyfikowane kształty są oznaczone ikoną po lewej stronie okna dialogowego Katalog kształtów. Wiersze nowych lub zmodyfikowanych kształtów są wyróżnione kolorem żółtym na liście kształtów.
Kliknij Zapisz, aby zapisać zmiany w katalogu kształtów.

Możliwe są trzy rezultaty importowania kształtu:

Tekla Structures importuje kształt jako szczelny kształt przestrzenny. Dostępne są wszystkie operacje przestrzenne.
Tekla Structures importuje kształt jako kształt przestrzenny bez wypełnienia. Kształt bez wypełnienia oznacza, że obiekt może nie być szczelny. Na przykład ma otwory albo brakującą powierzchnię lub krawędź.
Importowanie nie powiedzie się. Importowanie może się nie udać z kilku powodów, np. jeśli kształt jest bardzo złożony lub nie ma objętości. Może również występować różnica tolerancji między Tekla Structures a pierwotnym oprogramowaniem, w którym utworzono kształt. Aby sprawdzić, dlaczego importowanie się nie powiodło, wyświetl dziennik historii sesji, klikając menu Plik > Historia > Historia sesji.

W kolumnie Wypełnienie w katalogu kształtów znajduje się informacja, czy dany kształt jest bryłą, czy jest bez wypełnienia.

Przykład: Importowanie kształtu z aplikacji SketchUp Pro

W tym przykładzie pokazano, jak zaimportować bryłę 3D z programu Trimble SketchUp Pro do modelu Tekla Structures.

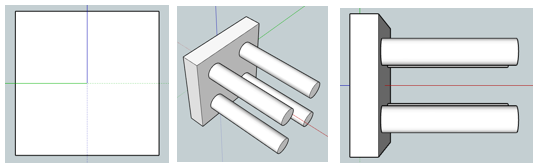

Utwórz pusty model w programie SketchUp Pro.

Usuń dodatkowe obiekty, takie jak domyślną osobę w obszarze rysowania.
Utwórz grupę obiektów.

Mimo iż Tekla Structures obsługuje importowanie odrębnych obiektów indywidualnych, zalecamy utworzenie grupy obiektów lub komponentu w programie SketchUp.

Wszystkie grupy i komponenty w SketchUp powinny tworzyć bryły szczelne. Wybierz grupę lub komponent i otwórz okno Informacje o elemencie, aby sprawdzić, czy wybrano bryłę. Bryły SketchUp mają objętość. Jeśli objętości nie ma na liście, nie wybrano bryły.
Wybierz grupę, a następnie kliknij kolejno opcje Narzędzia bryły > Suma, aby z grupy obiektów utworzyć połączenie brył.

Grupa stanie się pojedynczą objętością przestrzenną: bryłą.
Umieść bryłę w SketchUp tak, aby leżała wzdłuż dodatniej osi x (czerwona) i w połowie osi y (zielona) i z (niebieska). W Tekla Structures żółte i purpurowe uchwyty elementu są wyrównywane z osią x użytą w SketchUp.

Położenie i obrót bryły w SketchUp są istotne, ponieważ określają sposób wstawienia i umieszczenia elementu specjalnego w Tekla Structures. Inne umieszczenie w SketchUp spowoduje przesunięcie w Tekla Structures.
Zapisz plik SketchUp.
W modelu Tekla Structures otwórz okno dialogowe Katalog kształtów i kliknij Import.
Wybierz plik SketchUp.
Kliknij Importuj.

Tekla Structures importuje kształt do katalogu kształtów i można go użyć w celu zdefiniowania kształtu elementu specjalnego stalowego lub betonowego.
