Przykład: Tworzenie symetrycznego profilu C poprzez szkicowanie

W tym przykładzie pokazano, jak utworzyć naszkicowany profil za pomocą zmiennych.

Po ukończeniu zadań otrzymamy symetryczny profil w kształcie litery C o wymiarach b1 = b2 i h2 = h3. Korzystając z profilu w modelu, można zmieniać następujące wymiary:

Szerokość (b1)
Całkowita wysokość (h1)
Wysokość (h2)
Grubość (P1)
Fazowania (P2)

Przykład: Szkicowanie profilu C

Rozpocznij od naszkicowania obrysu profilu.

Otwórz edytor szkiców.
Użyj polecenia Rysuj polilinię, aby utworzyć przybliżony profil C.

Na tym etapie profil nie musi być symetryczny ani mieć odpowiednich wymiarów.
Wyprostuj linie za pomocą poleceń Dodaj ograniczenie poziome i Dodaj ograniczenie pionowe .
Zapisz profil i nazwij go CSHAPE.

Przykład: Dodawanie wymiarów do naszkicowanego profilu

Po naszkicowaniu obrysu profilu można kontynuować, dodając wymiary.

Użyj polecenia Szkicuj wymiar poziomy , aby utworzyć odległości b1 i b2.
Użyj polecenia Szkicuj wymiar pionowy , aby utworzyć odległości h1, h2 i h3.

W oknie dialogowym Zmienne wprowadź następujące wartości odległości:


Nazwa	Formuła	Wartość	Typ wartości	Typ zmiennej	Widoczność	Nazwa zmiennej w oknie dialogowym
b1	150.00	150.00	Długość	Odległość	Pokaż	Szerokość
b2	=b1	150.00	Długość	Odległość	Ukryj	Szerokość
h1	300.00	300.00	Długość	Odległość	Pokaż	Wysokość
h2	70.00	70.00	Długość	Odległość	Pokaż	Wysokość
h3	=h2	70.00	Długość	Odległość	Ukryj	Wysokość

Upewnij się, że dla właściwości Widoczność ustawiona jest wartość Pokaż dla odległości b1, h1 i h2.
Zapisz naszkicowany profil.

Przykład: Ustawianie grubości szkicu

Po dodaniu wymiarów do naszkicowanego profilu można kontynuować, określając grubość szkicu.

W oknie dialogowym Zmienne wykonaj następujące czynności:
1. Kliknij Dodaj, aby dodać zmienną P1 parametru.
2. W kolumnie Formuła wpisz 20.00.
3. W kolumnie Widoczność wybierz Pokaż.
4. W kolumnie Nazwa zmiennej w oknie dialogowym wprowadź Grubość.

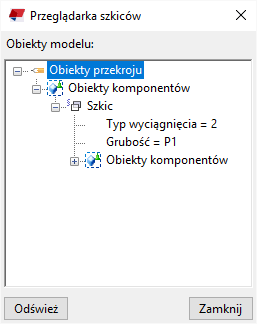

W oknie Przeglądarka szkiców ustaw grubość za pomocą zmiennej parametru P1.
1. Kliknij prawym przyciskiem myszy Grubość, wybierz opcję Dodaj równanie, a następnie wprowadź = P1.
2. Kliknij prawym przyciskiem myszy opcję Typ wyciągnięcia, wybierz Dodaj równanie, a następnie wprowadź =2, aby uzyskać szkic wyciągnięty do wewnątrz polilinii.
Zapisz naszkicowany profil.

Przykład: Modyfikowanie fazowań naszkicowanego profilu

Po ustawieniu grubości szkicu można kontynuować, modyfikując fazowania naszkicowanego profilu.

W narzędziu edytor szkiców wykonaj następujące czynności:
1. Dwukrotnie kliknij symbol fazowania .
2. W oknie dialogowym Właściwości fazowania zmień typ fazowania na Linia , a następnie kliknij Zmień.
3. Powtórz czynności 1a–b dla wszystkich fazowań.
W oknie dialogowym Zmienne wykonaj następujące czynności:
1. Kliknij Dodaj, aby dodać zmienną P2 parametru.
2. W polu Formuła wpisz liczbę 10.00.
3. W polu Widoczność wybierz Pokaż.
4. W polu Nazwa zmiennej w oknie dialogowym wpisz Fazowanie.
W oknie Przeglądarka szkiców wykonaj następujące czynności:
1. Dwukrotnie kliknij Ograniczenie skosu, aby otworzyć właściwości fazowania.
2. Kliknij prawym przyciskiem myszy Fazowanie X, wybierz opcję Dodaj równanie, a następnie wprowadź =P2.
3. Wpisz tę samą wartość w przypadku opcji Fazowanie Y.
4. Powtórz kroki 4a–c dla wszystkich fazowań.
Zapisz naszkicowany profil.

Przykład: Używanie naszkicowanego profilu w modelu

Naszkicowany profil jest już utworzony i można go używać w modelu.

Kliknij dwukrotnie element, aby otworzyć właściwości elementu w panelu właściwości.
Kliknij przycisk .... obok pola Profil.

Pojawi się okno dialogowe Wybierz profil.
Rozwiń gałąź Inne na końcu drzewa profili i wybierz profil CSHAPE.

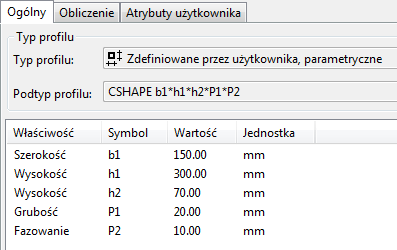

W razie potrzeby zmodyfikuj wymiary profilu na karcie Ogólne.
Kliknij OK, aby zastosować zmiany.
Zaznacz punkty, aby umieścić element w modelu.
