Definiowanie płaszczyzn pozycjonowania naszkicowanego profilu
Podczas szkicowania profilu można zdefiniować dla niego płaszczyzny pozycjonowania. Za pomocą płaszczyzn pozycjonowania można określić płaszczyzny używane do pozycjonowania Tekla Structures elementów i komponentów.
Przed rozpoczęciem
Przed rozpoczęciem dodaj wymiary do naszkicowanego profilu.
Płaszczyzny pozycjonowania elementu
Na podstawie płaszczyzn pozycjonowania elementów można określić, w jaki sposób Tekla Structures umieszcza elementy mające naszkicowany profil.
Płaszczyzny te są wykorzystywane w ustawieniach Na płaszczyźnie i Na głębokość w przypadku elementów, a także podczas umieszczania komponentów użytkownika, które są związane z płaszczyznami granicznymi.
Płaszczyzny pozycjonowania elementu są wyświetlane na niebiesko:
Opcje Na płaszczyźnie: Lewy i Prawy są ustawiane zgodnie z niebieskimi płaszczyznami pionowymi, a opcja Środek znajduje się między nimi.
W ustawieniu Na głębokość opcje Przód i Tył są ustawiane zgodnie z niebieskimi płaszczyznami poziomymi, a opcja Środek znajduje się między nimi.
Przykład
Można zdefiniować płaszczyzny pozycjonowania elementu, tak aby asymetryczny profil był umieszczany tylko zgodnie ze swoim środnikiem. W poniższym przykładzie szare linie przerywane ilustrują opcję Środek:
(1) Opcja Środek
Płaszczyzny pozycjonowania połączenia
Za pomocą płaszczyzn pozycjonowania połączenia można określić, w jaki sposób w Tekla Structures są umieszczane komponenty względem elementu głównego komponentu, który ma naszkicowany profil.
Płaszczyzny pozycjonowania połączenia są wyświetlane na niebiesko:
Przykład
Na tym rysunku przedstawiono domyślne płaszczyzny pozycjonowania połączenia płyty TT, która została utworzona jako naszkicowany profil. Zielona linia oznacza domyślne płaszczyzny pozycjonowania połączenia.
Aby umieścić połączenia w zależności od położenia belek profilu podwójnie teowego (TT), przenieś płaszczyzny pozycjonowania połączenia, tak jak pokazano tutaj.
Wyświetlanie i ukrywanie płaszczyzn pozycjonowania
Aby wyświetlić lub ukryć płaszczyzny pozycjonowania, wykonaj jedną z następujących czynności:
|
Aby |
Procedura |
|---|---|
|
Wyświetlanie i ukrywanie płaszczyzn pozycjonowania elementów |
Kliknij |
|
Wyświetlanie i ukrywanie płaszczyzn pozycjonowania połączeń |
Kliknij |
.
. Przenoszenie płaszczyzn pozycjonowania
Aby przenieść płaszczyzny pozycjonowania, przesuń ich uchwyty.
W przypadku przeniesienia uchwytów poza zewnętrzne narożniki naszkicowanego profilu należy je powiązać poprzez dodanie wymiaru do każdego uchwytu. W przeciwnym razie pozycjonowanie w modelu nie działa prawidłowo.
-
Kliknij płaszczyznę pozycjonowania, aby wyświetlić uchwyty.
Uchwyty są wyświetlane na różowo. Domyślnie uchwyty znajdują się na zewnętrznych narożnikach naszkicowanego profilu.

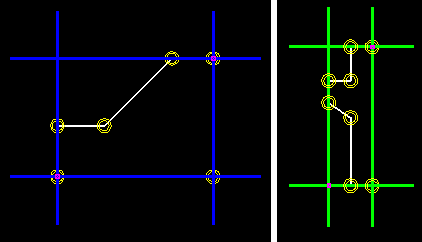

Przykład:
Przykład

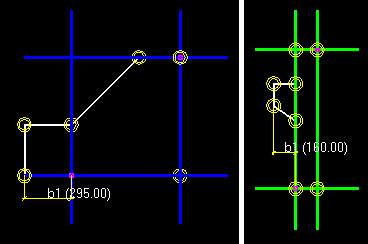

W tym przykładzie lewy uchwyt płaszczyzny pozycjonowania został związany za pomocą wymiaru poziomego (b1):
Przywracanie domyślnych płaszczyzn pozycjonowania
Jeśli płaszczyzny zostały przeniesione, można je przywrócić do domyślnych płaszczyzn pozycjonowania naszkicowanego profilu.
Aby przywrócić domyślne płaszczyzny pozycjonowania, wykonaj jedną z następujących czynności:
|
Aby |
Procedura |
|---|---|
|
Przywracanie domyślnych płaszczyzn pozycjonowania elementów |
|
|
Przywracanie domyślnych płaszczyzn pozycjonowania połączeń |
|
Jakie są następne kroki?
Następnie sprawdź naszkicowany profil, aby upewnić się, że ograniczenia i wymiary w naszkicowanym profilu działają prawidłowo.
