Rozpocznij od zdefiniowania kształtu i współrzędnych punktu nowego profilu na papierze.

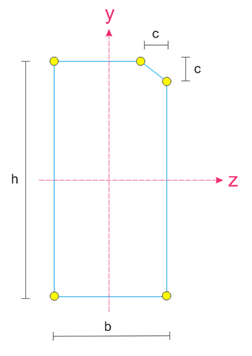

1. Zaprojektuj profil na papierze.
   1. Narysuj obrys przekroju poprzecznego.
   2. Dodaj punkty narożne.
   3. Dodaj wymiary.
   4. Umieść punkt środkowy osi współrzędnych YZ na środku przekroju poprzecznego.



2. Zdefiniuj kierunki współrzędnych y i z.

   Przykład:

   • oś y wartości dodatnich: w górę
   • oś y wartości ujemnych: w dół
   • oś z wartości dodatnich: w prawo
   • oś z wartości ujemnych: w lewo

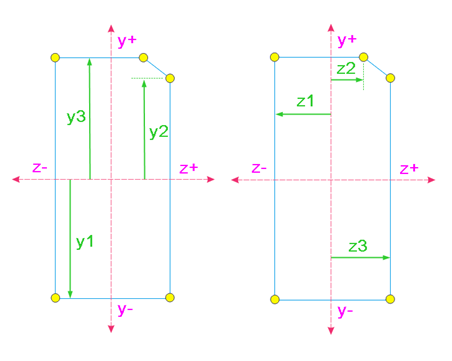

3. Zdefiniuj wektory y i z.

   Przykład:

   • y1, y2, y3
   • z1, z2, z3

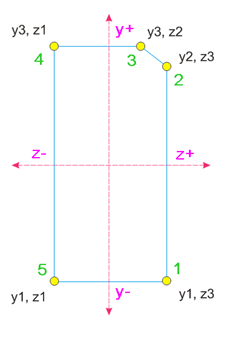

4. Utwórz pary współrzędnych dla punktów.

   Przypisz pary wektorów y, z do każdego punktu. Rozpocznij w prawym dolnym rogu i zdefiniuj punkty w kolejności przeciwnej do ruchu wskazówek zegara.

   Przykład:

   • punkt 1: y1 z3
   • punkt 2: y2 z3
   • punkt 3: y3 z2
   • punkt 4: y3 z1
   • punkt 5: y1 z1



Po zdefiniowaniu kształtu i współrzędnych punktów profilu kontynuuj poprzez utworzenie pliku .clb.

1. Utwórz nowy plik .clb w dowolnym standardowym edytorze tekstu, na przykład Notatniku firmy Microsoft.
2. Określ nazwę biblioteki, która będzie używana w pliku profitab.inp dla tego profilu.

   Przykład:

   library_id "1Gen"

3. Określ nazwę przekroju poprzecznego, która będzie używana w pliku profitab.inp dla tego profilu.

   Przykład:

   Section_type
   {
   name "RectChamfer"

4. Zdefiniuj wymiary przekroju poprzecznego.

   Na przykład:

   base_attribute
   {
   name "h"
   description "albl_Height"
   type dimension
   default 1000
   }

5. Zdefiniuj współrzędne profilu.

   Współrzędne muszą być takie same jak zdefiniowane wcześniej wektory y i z. Zdefiniuj wartości domyślne.

   Na przykład:

   expression
   {
     name "y1"
   type y
     default -400
   formula -h/2
   }

6. Zdefiniuj geometrię jednej lub wielu powierzchni profilu.

   Na przykład:

   geometry
   {
   name "default"
   face
     {
     index 0
     point 0 y1 z3
     point 0 y2 z4
     point 0 y3 z4
     point 0 y4 z3
     point 0 y4 z2
     point 0 y3 z1
     point 0 y2 z1
     point 0 y1 z1
     }
   face
     {
     index 1
     point 1 y5 z7
     point 1 y6 z8
     point 1 y7 z8
     point 1 y8 z7
     point 1 y8 z6
     point 1 y7 z5
     point 1 y6 z6
     point 1 y5 z6
     }
   }

   Uwaga:

   Numer indeksu odnosi się do numeru punktu: 0 = punkt początkowy belki, 1 = punkt końcowy belki.

7. Zapisz plik .clb w folderze ..\ProgramData\Trimble\Tekla Structures\<version>\environments\common\profil.
8. W edytorze tekstu otwórz plik components.clb.
9. Dodaj swoją definicję profilu do pliku components.clb, dodając następujący wiersz:

   Include ”new_file_name.clb” // give comment

10. Zapisz plik components.clb.

Przed rozpoczęciem używania nowego pliku parametrycznego dodaj definicje profili do pliku profitab.inp.

1. W systemie Windows przejdź do folderu środowiska w ścieżce ..\ProgramData\Trimble\Tekla Structures\<version>\environments\<environment>\ i odszukaj plik profitab.inp.
2. Skopiuj plik profitab.inp do folderu modelu, folderu projektu lub folderu firmowego.
3. Za pomocą standardowego edytora tekstu, na przykład Notatnika firmy Microsoft, otwórz plik profitab.inp w nowym miejscu.
4. W odpowiedniej kategorii dodaj nowy wiersz do definicji profilu.

   Użyj następującej składni:

   Prefix
   ! Type ! SO ! Z ! MI ! MA ! G3-NAME ! Z3-NAME !

   Przykład definicji profilu:

   PNL_A
   ! USER ! 0 ! ! 2 ! 3 !1Gen.RectChamfer !h*b-[c]

5. Zapisz plik.

   Profil jest teraz dostępny w katalogu profili. Aby zastosować zmiany, może zajść potrzeba ponownego uruchomienia Tekla Structures.
