Czyszczenie lub przywracanie plików geometrii kształtów

Jeśli niektóre wcześniej zaimportowane kształty powodują brak powierzchni lub krawędzi w elementach lub rysunkach, można oczyścić pliki geometrii kształtu.

Czyszczenie oznacza, że Tekla Structures bada i koryguje geometrię kształtu oraz próbuje tworzyć obiekty bryłowe.

Czyszczenie plików geometrii kształtów

Aby wyczyścić istniejące pliki geometrii kształtów, albo ponownie zaimportuj oryginalne pliki geometrii, albo użyj aplikacji Shape cleaner w następujący sposób:

Otwórz model, którego pliki geometrii kształtów mają zostać wyczyszczone.
Kliknij przycisk Aplikacje i komponenty w panelu bocznym, aby otworzyć katalog Aplikacje i komponenty.
Wyszukaj aplikację Wyczyść kształty, a następnie kliknij dwukrotnie, aby ją otworzyć.

Zostanie otwarte okno dialogowe Shape cleaner.
Wybierz kształty, które chcesz wyczyścić.

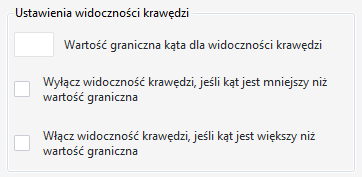

Jeśli konieczne jest ukrycie zbędnych krawędzi lub wyświetlenie większej liczby krawędzi w wybranych kształtach, należy skorzystać z Ustawień widoczności krawędzi.
1. Wprowadź wartość progową kąta między sąsiednimi płaszczyznami w każdym z wybranych kształtów.
2. Aby ukryć krawędzie, gdy sąsiednie płaszczyzny kształtu mają mniejszy kąt niż wartość graniczna, zaznacz pierwsze pole wyboru.
3. Aby pokazać krawędzie, gdy sąsiednie płaszczyzny kształtu mają większy kąt niż wartość graniczna, zaznacz drugie pole wyboru.
Kształty ze zbyt wieloma widocznymi lub niewidocznymi krawędziami mogą wpływać na sposób działania różnych funkcji Tekla Structures na elementach utworzonych za pomocą tych kształtów. Na przykład tworzenie zestawów prętów może się nie udać, jeśli w złożonych kształtach jest widoczne zbyt wiele krawędzi.
Aby utworzyć kopie zapasowe plików geometrii kształtu, wybierz opcję Utwórz kopie zapasowe kształtów przed czyszczeniem.

Tworzenie kopii zapasowych oryginalnych plików geometrii kształtów umożliwia ich przywrócenie w razie potrzeby.
Kliknij Clean.

Tekla Structures czyści kształty i wyświetla liczbę kształtów, które spowodowały powstanie obiektów bryłowych i niebryłowych.

Jeśli chcesz przerwać proces czyszczenia, możesz kliknąć Stop.
Aby zobaczyć zmienioną geometrię kształtu w elementach w modelu, zamknij model, a następnie otwórz go ponownie.

Przywracanie oryginalnych plików geometrii kształtu

Jeśli zostały utworzone pliki kopii zapasowej, można wrócić do pierwotnych plików geometrii kształtów w przypadku, gdy użytkownik nie jest zadowolony z rezultatów czyszczenia.

Otwórz ponownie okno dialogowe Shape cleaner.
Wybierz kształty, które chcesz przywrócić.
Kliknij Revert.
