Tworzenie profili parametrycznych ze zmiennymi przekrojami poprzecznymi

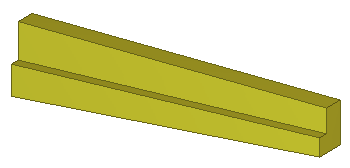

Za pomocą Edytora profili można tworzyć zdefiniowane przez użytkownika profile parametryczne ze zmiennymi przekrojami poprzecznymi. Profilu ze zmiennymi przekrojami poprzecznymi można używać tak samo, jak każdego innego profilu parametrycznego.

Możesz

używać przekroju poprzecznego o różnych wymiarach w różnych położeniach profilu,
modyfikować zmienne przekrojów poprzecznych i profil,
zapisać profil i używać go jako profilu parametrycznego za pośrednictwem katalogu profili,
importować i eksportować profile ze zmiennymi przekrojami poprzecznymi.

Uwaga:

Podczas korzystania z tej metody mogą się zmieniać tylko wymiary zmiennego przekroju poprzecznego, a nie rzeczywisty kształt przekroju poprzecznego. Aby użyć kilku różnych kształtów przekroju poprzecznego w profilu, należy zamiast tego utworzyć stały profil z kilkoma przekrojami poprzecznymi.

Tworzenie profilu ze zmiennymi przekrojami poprzecznymi

Przed rozpoczęciem:

Utwórz naszkicowany profil przy użyciu narzędzia edytor szkiców.
W oknie dialogowym Zmienne w narzędziu edytor szkiców ustaw Widoczność na wartość Pokaż dla wymiarów, które chcesz zmienić podczas stosowania profilu w modelu.

W menu Plik kliknij Katalogi > Zdefiniuj właściwości > Definiuj profil ze zmiennymi przekrojami poprzecznymi.

Zostanie otwarte okno dialogowe Definiuj profil ze zmiennymi przekrojami poprzecznymi.
Wybierz szkic, którego chcesz użyć jako początkowy i końcowy przekrój poprzeczny profilu.
Kliknij OK.

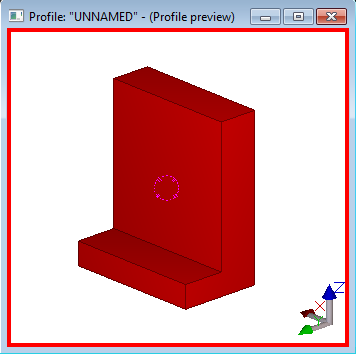

Zostaną wyświetlone: Edytor profili i widok Podgląd profilu.

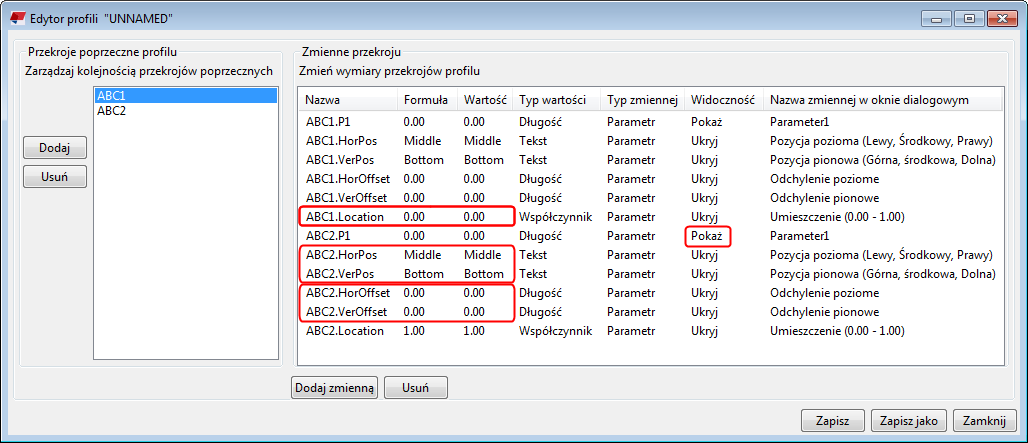

W polu Przekroje poprzeczne profilu dodaj przekroje poprzeczne lub usuń wybrane przekroje poprzeczne, klikając przycisk Dodaj lub Usuń.

Po kliknięciu przycisku Dodaj Tekla Structures doda nowy przekrój poprzeczny na końcu profilu w położeniu 1.0. i przesunie istniejące przekroje poprzeczne w kierunku początku profilu. Domyślnie przekroje poprzeczne są rozmieszczone w profilu w odstępach równych 0.1.
W polu Zmienne przekroju zdefiniuj następujące parametry:
- Względne położenie każdego przekroju poprzecznego w profilu.

  Użyj zmiennych *.Location . Na przykład: początek=0.00, środek=0.5, koniec=1.00.
- Jak przekroje poprzeczne są wyrównane w kierunku poziomym i pionowym.

  Użyj zmiennych *.HorPos i *.VerPos .
- Jak daleko przekroje poprzeczne są odsunięte od wyrównania.

  Użyj zmiennych *.HorOffset i *.VerOffset .
Jeśli zostały dodane nowe przekroje poprzeczne, sprawdź, czy nie pokrywają się z istniejącymi przekrojami poprzecznymi.
Ustaw Widoczność na wartość Pokaż dla wymiarów, które chcesz zmienić podczas używania profilu w modelu.
Jeśli chcesz użyć zmiennych parametrów i równań do zdefiniowania wymiaru przekroju poprzecznego, kliknij Dodaj zmienną i zdefiniuj wartości zmiennych.
Zapisz profil.
1. Kliknij Zapisz.
2. W oknie dialogowym Zapisz profil jako wprowadź unikatową nazwę profilu.

  Nazwa profilu nie może zawierać cyfr ani być nazwą standardowego profilu.
3. Kliknij OK.

  Tekla Structures zapisuje profil w folderze bieżącego modelu.

Modyfikowanie profilu ze zmiennymi przekrojami poprzecznymi

W menu Plik kliknij Katalogi > Katalog profili, aby otworzyć okno dialogowe Zmień katalog profili.
Kliknij prawym przyciskiem myszy profil ze zmiennymi przekrojami poprzecznymi, a następnie wybierz opcję Edytuj profil, aby otworzyć profil w narzędziu Edytor profili.
Zmodyfikuj właściwości profilu.
Kliknij Zapisz.
