Profile stałe można tworzyć za pomocą pojedynczego przekroju lub wielu przekrojów.

1. W menu Plik kliknij Katalogi > Katalog profili, aby otworzyć okno dialogowe Zmień katalog profili.
2. Kliknij prawym przyciskiem myszy listę profili, a następnie wybierz Dodaj profil.
3. W oknie, które zostanie otwarte, wprowadź nazwę profilu, a następnie kliknij Dodaj.

   Nazwa profilu musi być unikatowa i nie może zawierać spacji.

4. Zdefiniuj właściwości profilu.
   1. Z listy Typ profilu wybierz opcję Użytkownika, stałe.
   2. Z listy Podtyp profilu wybierz przekrój poprzeczny, którego chcesz użyć.

      Jeśli utworzono przekroje użytkownika, można użyć jednego z nich.

   3. W polu Typ analogiczny wybierz typ profilu, który jak najdokładniej pasuje do nowego przekroju. Jest to ważne, ponieważ niektóre połączenia działają tylko w przypadku określonych typów profili.

      Analogiczne typy i wymiary profilu takie jak wysokość i szerokość wpływają na to, które połączenia można zastosować do profilu. Niewłaściwy typ analogiczny lub brakujące wartości wymiarów mogą powodować problemy z połączeniami.

5. Aby zmienić wartości wymiarów, kliknij dwukrotnie komórkę Wartość, a następnie wprowadź wartość.

   Zawsze wprowadzaj wartości wymiarów Wysokość h i Szerokość b, gdyż wartości te wpływają na sposób wyświetlania profili w Tekla Structures. Jeśli wartość wynosi 0, element jest rysowany jako linia.

6. Jeśli chcesz dodać końcowy przekrój poprzeczny, kliknij ikonę +Dodaj przekrój poprzeczny obok listy Przekrój poprzeczny w.

   Do listy zostanie dodany przekrój poprzeczny o wartości Położenie względne równej 1. Wartość ta wskazuje położenie przekroju wzdłuż osi: 0,0 dla punktu początkowego i 1,0 dla punktu końcowego. Jeśli profil ma tylko jeden przekrój poprzeczny, nie musisz dodawać końcowego przekroju poprzecznego.

7. Jeśli chcesz dodać więcej przekrojów poprzecznych, kliknij + obok listy Przekrój poprzeczny w i określ Położenie względne każdego przekroju poprzecznego.
   • Aby użyć innego przekroju w profilu, wybierz nowy z listy Podtyp profilu.
   • Jeśli chcesz usunąć przekrój poprzeczny, wybierz go z listy, a następnie kliknij ikonę Usuń przekrój poprzeczny.
8. Zapisz zmiany w katalogu profili.

Profile stałe można tworzyć za pomocą pojedynczego przekroju lub wielu przekrojów.

1. W menu Plik kliknij Katalogi > Katalog profili, aby otworzyć okno dialogowe Zmień katalog profili.
2. Kliknij prawym przyciskiem myszy w dowolnym miejscu listy profili, a następnie wybierz Dodaj profil.

   Zostanie utworzony nowy profil stały o nazwie PROFIL1.

3. Zdefiniuj właściwości profilu.
   1. W polu Nazwa profilu nadaj nazwę nowemu profilowi.

      Nazwa profilu musi być pisana wielkimi literami bez spacji. Tekla Structures automatycznie zamienia małe litery na wielkie.

   2. Z listy Typ profilu wybierz opcję Użytkownika, stałe.
   3. Z listy Podtyp profilu wybierz przekrój poprzeczny, którego chcesz użyć.

      Jeśli utworzono przekroje użytkownika, można użyć jednego z nich.

   4. W polu Typ analogiczny wybierz typ profilu, który jak najdokładniej pasuje do nowego przekroju. Jest to ważne, ponieważ niektóre połączenia działają tylko w przypadku określonych typów profili.

      Analogiczne typy i wymiary profilu takie jak wysokość i szerokość wpływają na to, które połączenia można zastosować do profilu. Niewłaściwy typ analogiczny lub brakujące wartości wymiarów mogą powodować problemy z połączeniami.

   5. Kliknij Aktualizuj.
4. Zmodyfikuj wartości wymiarów.

   Zawsze wprowadzaj wartości wymiarów Wysokość h i Szerokość b, gdyż wartości te wpływają na sposób wyświetlania profili w Tekla Structures. Jeśli wartość wynosi 0, element jest rysowany jako linia.

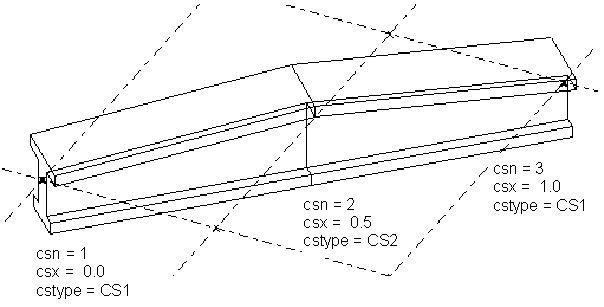

5. W polu Przekrój poprzeczny określ względne położenie każdego przekroju poprzecznego.
   1. Z listy Numer wybierz numer przekroju.
   2. W polu Położenie względne wprowadź położenie przekroju.

      Wartość ta wskazuje położenie przekroju wzdłuż osi: 0.0 na początku i 1.0 na końcu. Jeśli istnieje tylko jeden przekrój, wybierz 1 jako Numer i wprowadź 0.000 jako Położenie względne.

   3. Po zdefiniowaniu każdego przekroju poprzecznego kliknij przycisk Aktualizuj.
6. Kliknij Dodaj, aby w razie potrzeby dodać więcej przekrojów.
   • Aby użyć innego przekroju w profilu, wybierz nowy z listy Podtyp profilu.
   • Aby usunąć przekrój, wybierz go z listy Numer, a następnie kliknij Usuń.
7. Zapisz zmiany w katalogu profili.

Nowy profil stały można utworzyć przez skopiowanie istniejącego, podobnego profilu.

1. W menu Plik kliknij Katalogi > Katalog profili, aby otworzyć okno dialogowe Zmień katalog profili.
2. Wybierz stały profil podobny do tego, który chcesz utworzyć.
3. Kliknij prawym przyciskiem myszy, a następnie wybierz opcję Kopiuj profil.
4. Wprowadź nazwę nowego profilu na jeden z następujących sposobów:
   • Nowy katalog profili: W oknie, które zostanie otwarte, wprowadź nazwę profilu, a następnie kliknij Dodaj.

     Nazwa profilu musi być unikatowa i nie może zawierać spacji.

   • Oryginalny katalog profili: Zastąp automatycznie wygenerowaną nazwę w polu Nazwa profilu nową nazwą profilu.

     Nazwa profilu musi być pisana wielkimi literami bez spacji. Tekla Structures automatycznie zamienia małe litery na wielkie.

5. Zmodyfikuj właściwości profilu na zakładkach Ogólne, Obliczenia i Atrybuty użytkownika.

   • Karta Ogólne zawiera informacje o typach i wymiarach profili.

     Ostrzeżenie:

     W polu Typ analogiczny wybierz typ profilu, który jak najdokładniej pasuje do nowego przekroju. Jest to ważne, ponieważ niektóre połączenia działają tylko w przypadku określonych typów profili.

     Zawsze wprowadzaj wartości wymiarów Wysokość h i Szerokość b, gdyż wartości te wpływają na sposób wyświetlania profili w Tekla Structures. Jeśli wartość wynosi 0, element jest rysowany jako linia.

     Analogiczne typy i wymiary profilu takie jak wysokość i szerokość wpływają na to, które połączenia można zastosować do profilu. Niewłaściwy typ analogiczny lub brakujące wartości wymiarów mogą powodować problemy z połączeniami.

   • Karta Analiza zawiera informacje o właściwościach wykorzystywanych w analizie konstrukcji. Konstrukcję można analizować za pomocą różnego oprogramowania do analizy.

   • Zakładka Atrybuty użytkownika służy do przeglądania lub wprowadzania atrybutów użytkownika dla profili.

6. (Tylko oryginalny katalog profili) Kliknij Aktualizuj.
7. Zapisz zmiany w katalogu profili.

Istniejący profil parametryczny można przekształcić na profil stały.

1. W menu Plik kliknij Katalogi > Katalog profili, aby otworzyć okno dialogowe Zmień katalog profili.
2. Wybierz profil parametryczny z listy.
3. Kliknij prawym przyciskiem myszy i wybierz Dodaj profil.

W razie potrzeby możesz modyfikować istniejące profile stałe.

1. W menu Plik kliknij Katalogi > Katalog profili, aby otworzyć okno dialogowe Zmień katalog profili.
2. Wybierz profil stały , aby zmodyfikować jego właściwości.
3. (Tylko oryginalny katalog profili) Po zakończeniu modyfikowania profilu kliknij Aktualizuj.
4. Zapisz zmiany w katalogu profili.
