Dodawanie wymiarów do naszkicowanego profilu
Po naszkicowaniu profilu można użyć wymiarów w celu określenia różnych odległości w profilu jako parametrycznych. Za pomocą tych wymiarów można zdefiniować rozmiar profilu podczas korzystania z niego w modelu.
Tekla Structures dodaje także tworzone wymiary do listy zmiennych, których można używać w obliczeniach.
Uwaga:
Nie należy tworzyć zbyt wielu wymiarów w szkicu. Przy zbyt dużej liczbie wymiarów nie są one w stanie się dostosowywać w razie zmiany wartości.
Jeśli w tym przykładzie zostanie utworzony wymiar zaznaczony na czerwono, wymiar b1 przestanie działać:
Przed rozpoczęciem
Przed rozpoczęciem należy doprecyzować kształt naszkicowanego profilu, dodając wiązanie.
Dodawanie wymiaru promienia do szkicu

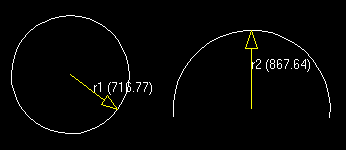

W przypadku łuku lub okręgu w naszkicowanym profilu można utworzyć wymiar promienia.
-
Kliknij przycisk Rysuj wymiar promienia:
.
-
Wybierz łuk lub okrąg.
Dodawanie wymiaru kątowego do szkicu

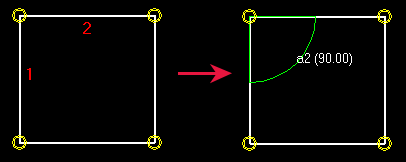

Istnieje możliwość utworzenia wymiaru kątowego między dwoma liniami w naszkicowanym profilu. Kąt jest obliczany przeciwnie do ruchu wskazówek zegara od pierwszej wybranej linii.
-
Kliknij przycisk Rysuj wymiar kątowy:
.
-
Wybierz drugą linię (2).
Wskazówka:Jeśli nie można wyświetlić symbolu kąta, przewiń środkowy przycisk myszy, aby przybliżyć obraz.
Dodawanie wymiaru między dwoma punktami na szkicu

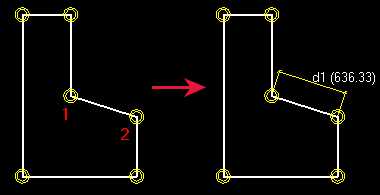

Istnieje możliwość dodania wymiaru do naszkicowanego profilu między dwoma wybranymi punktami.
-
Kliknij Szkicuj wymiar swobodny:
-
Wskaż punkt, który będzie określał położenie linii wymiarowych i tekstu.
Dodawanie wymiaru poziomego do szkicu

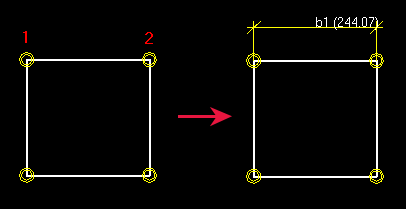

Istnieje możliwość dodania poziomego wymiaru do naszkicowanego profilu między dwoma wybranymi punktami.
-
Kliknij Szkicuj wymiar poziomy:
.
-
Wskaż punkt, który będzie określał położenie linii wymiarowych i tekstu.
Dodawanie wymiaru pionowego do szkicu

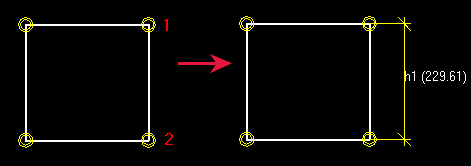

Istnieje możliwość dodania pionowego wymiaru do naszkicowanego profilu między dwoma wybranymi punktami.
-
Kliknij Szkicuj wymiar pionowy:
.
-
Wskaż punkt, który będzie określał położenie linii wymiarowych i tekstu.
Usuwanie wymiaru ze szkicu
Jeśli wymiar przestaje być potrzebny w szkicu, można go usunąć.
