Dopracowywanie kształtu naszkicowanego profilu przez dodawanie ograniczenia

Po utworzeniu obrysu naszkicowanego profilu użyj ograniczeń, aby doprecyzować szkic i zablokować kształt.

Można na przykład wyprostować linie, utworzyć kąt 90 stopni, wymusić połączenie linii, zamknąć kształt i dodać fazowania w narożnikach.

Aby wyprostować cały profil, użyj ograniczeń poziomych i pionowych w połączeniu z innymi ograniczeniami. Mimo iż kształt jest zablokowany, można obrócić profil w modelu.

Dodawanie ograniczenia równoległego

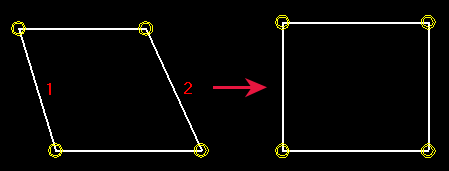

Aby wymusić równoległy przebieg dwóch linii na naszkicowanym profilu, można użyć ograniczenia równoległego.

  1. Kliknij przycisk Ograniczenie równoległe: .
  2. Wybierz linię na szkicu (1).
  3. Wybierz inną linię na szkicu (2).

Dodawanie ograniczenia prostopadłego

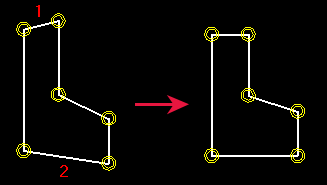

Można również użyć ograniczenia prostopadłego w celu wymuszenia, aby linia na naszkicowanym profilu była ustawiona pod kątem 90 stopni względem innej wybranej linii.

Wybrane linie nie muszą się przecinać. Ograniczenie prostopadłe można dodać do dowolnych dwóch linii.

  1. Kliknij przycisk Ograniczenie prostopadłe: .
  2. Wybierz linię na szkicu (1).
  3. Wybierz inną linię na szkicu (2).

Dodawanie ograniczenia zbieżnego

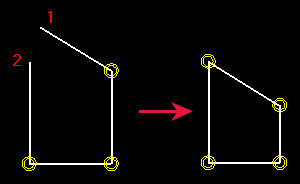

Za pomocą ograniczenia zbieżnego można wymusić, aby dwie linie naszkicowanego profilu rozpoczynały lub kończyły się w tym samym punkcie poprzez wydłużenie lub skrócenie jednej z nich lub obu.

Wybrane linie nie muszą się przecinać. Ograniczenie zbieżne można dodać do dowolnych dwóch linii.

Uwaga:

Tekla Structures automatycznie tworzy węzły styczne:

  • w miejscu, w którym stykają się dwie linie

  • między segmentami linii podczas ich rysowania za pomocą narzędzia Rysuj polilinię

  • między początkiem pierwszego segmentu linii a końcem ostatniego segmentu linii w kształcie, o ile znajdują się one w pewnej odległości od siebie

  1. Upewnij się, że przełącznik Przyciągaj do punktów końcowych jest aktywny.
  2. Kliknij przycisk Ograniczenie zbieżne: .
  3. Wybierz koniec pierwszej linii (1).
  4. Wybierz koniec drugiej linii (2).

Dodawanie ograniczenia stałego

Za pomocą ograniczenia stałego można zablokować położenie i kąt linii w naszkicowanym profilu, tak aby inne ograniczenia nie miały na nią wpływu.

  1. Kliknij przycisk Ograniczenie stałe: .
  2. Wybierz linię na szkicu.

Dodawanie ograniczenia poziomego

Za pomocą ograniczenia poziomego można wymusić w naszkicowanym profilu równoległość linii do lokalnej osi x.

Tekla Structures automatycznie tworzy wiązania poziome podczas tworzenia linii, które są prawie poziome.

  1. Kliknij przycisk Ograniczenie poziome: .
  2. Wybierz linie do wyprostowania (1, 2).

Dodawanie ograniczenia pionowego

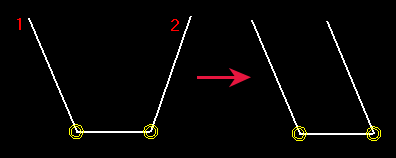

Można zastosować ograniczenie pionowe, aby wymusić linię w naszkicowanym profilu, aby była równoległa do lokalnej osi y.

Tekla Structures automatycznie tworzy wiązania pionowe podczas tworzenia linii, które są prawie pionowe.

  1. Kliknij przycisk Ograniczenie pionowe:
  2. Wybierz linie do wyprostowania (1, 2).

Usuwanie ograniczenia

Jeśli ograniczenie przestaje być potrzebne, można je usunąć z naszkicowanego profilu.

  1. Kliknij , aby otworzyć Przeglądarkę szkiców.
  2. Wybierz ograniczenie, które ma zostać usunięte.
  3. Kliknij prawym przyciskiem myszy i wybierz Usuń.
  4. Kliknij Odśwież.
