Domyślnie

Spocznik poziomy

Podcięty

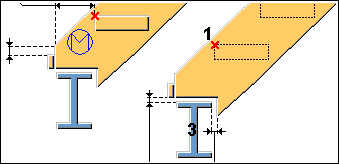

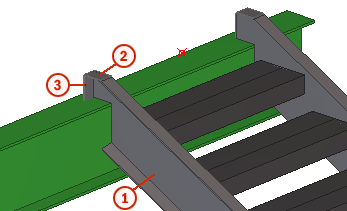

Góra podłużnicy znajduje się na elemencie podpierającym. Na końcu podłużnicy przyspawane są blachy pionowe i poziome.

Domyślnie

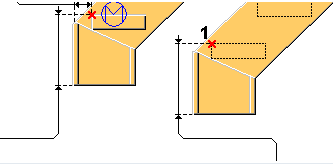

Pionowo

Pozwala utworzyć pionowy profil, w którym dolny wskazany punkt będzie znajdować się na górnej płaszczyźnie ostatniego stopnia.

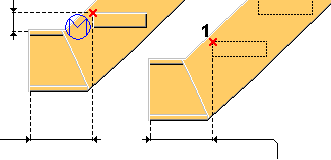

Poziomo

Pozwala utworzyć poziomy spocznik, w którym dolny wskazany punkt będzie znajdować się na górnej płaszczyźnie ostatniego stopnia.

Pionowy obniżony punkt

Wskazany punkt znajduje się w górnej części stalowej podłogi lub ostatniego piętra.

Poziomy obniżony punkt

Wskazany punkt znajduje się na górze stali lub wykończeniu kondygnacji

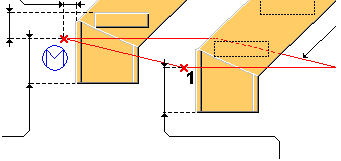

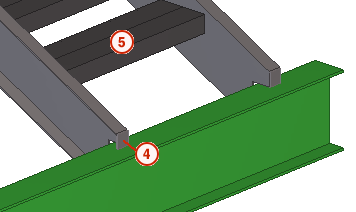

Podcięty

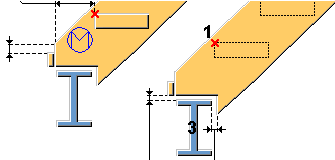

Utworzone podcięcie na spodzie podłużnicy, aby umożliwić umieszczenie jej na elemencie podpierającym. Na końcu podłużnicy zostaje przyspawana blacha pionowa.

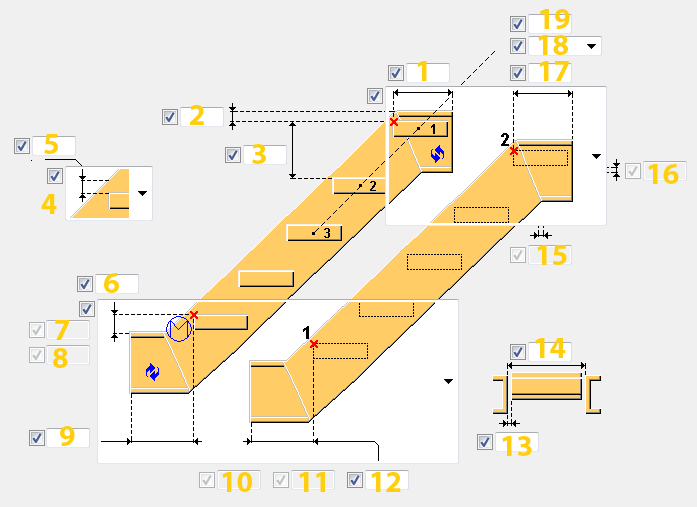

1

Określ odległość między górnym punktem a końcem lewego górnego spocznika.

W przypadku ustawienia wartości 0 mm lewy górny spocznik nie zostaje utworzony.

W przypadku wybrania górnego spocznika z nacięciem należy określić wymiar cięcia blachy poziomej od krawędzi podłużnicy.

0 mm

2

Określ odległość pionową od górnego punktu do góry stalowego elementu górnego spocznika.

Jeśli górny spocznik nie został utworzony, używana jest góra elementu stalowego podłużnicy.

W przypadku wybrania górnego spocznika z nacięciem należy określić odległość pionową od górnego punktu do poziomego cięcia na górze podłużnicy.

200 mm

3

Określ maksymalną dozwoloną odległość między dwoma kolejnymi stopniami.

Odległość między stopniami jest obliczana z zastosowaniem typu odległości Dokładny lub Równe oraz liczby stopni.

Na przykład, jeśli wysokość stopnia ma wynosić 200 mm, ustawienie Dokładny spowoduje utworzenie stopni o dokładnie takiej wysokości (liczbę stopni należy wprowadzić jako całkowitą). Ustawienie Równe pozwala utworzyć wymaganą liczbę stopni od dołu do góry, o wysokości obliczonej jako jak najbliższa wartości 200 mm.

(Z*220)/(Z+220) mm,

gdzie Z to odległość pionowa między 2 wskazanymi punktami.

4

Wybierz kierunek wymiaru noska stopni:

• Pionowo
• Poziomo
• Prostopadły

Pionowo

5

Określ wymiar nosków stopni. Ten wymiar zależy od wybranego kierunku.

0 mm

6

Określ ten wymiar na podstawie wybranego typu dolnego spocznika:

• Dolny spocznik z punktem poziomym lub poziomym obniżonym

  Określ odległość pionową od dolnego punktu do góry stali dolnego spocznika.

• Dolny profil z punktem pionowym lub pionowym obniżonym

  Określ odległość poziomą od wskazanego dolnego punktu do najdalszej powierzchni dolnego spocznika.

• Dolny spocznik z podcięciem

  Określ odległość poziomą od dolnego punktu do pionowego cięcia podłużnicy. Wycięcie jest domyślnie tworzone na krawędzi elementu podpierającego.

150 mm

7

Określ wymiar pionowy od dolnego punktu do pierwszego stopnia.

Ten wymiar można określić w przypadku wybrania dla typu odległości między stopniami ustawienia Równe, gdy typem dolnego spocznika jest punkt pionowy lub poziomy obniżony.

Równa z pionowymi odległościami między stopniami

8

Określ wymiar wycięcia blachy pionowej od krawędzi podłużnicy.

Ten wymiar można określić w przypadku wybrania naciętego typu dolnego spocznika.

0 mm

9

12

Określ ten wymiar na podstawie wybranego typu dolnego spocznika:

• Dolny spocznik z punktem poziomym lub poziomym obniżonym.

  Należy zdefiniować odległość krawędzi poziomej między dolnym punktem a dolnym spocznikiem.

• Dolny profil z punktem pionowym lub pionowym obniżonym.

  Określ odległość krawędzi pionowej między dolnym punktem a najniższym punktem dolnego spocznika.

600 mm

10

Określ odstęp pionowy między dolnym elementem podpierającym a wycięciem podłużnicy.

Ten wymiar można określić w przypadku wybrania naciętego typu dolnego spocznika.

0 mm

11

Określ odstęp poziomy między dolnym elementem podpierającym a wycięciem podłużnicy.

Ten wymiar można określić w przypadku wybrania naciętego typu dolnego spocznika.

0 mm

13

Określ wymiar, aby równomiernie skrócić stopnie po obu stronach.

0 mm

14

Określ szerokość stopni.

1000 mm

15

Określ odstęp poziomy między górnym elementem podpierającym a wycięciem podłużnicy.

Ten wymiar można określić w przypadku wybrania naciętego typu górnego spocznika.

0 mm

16

Określ odstęp pionowy między górnym elementem podpierającym a wycięciem podłużnicy.

Ten wymiar można określić w przypadku wybrania naciętego typu górnego spocznika.

0 mm

17

Określ ten wymiar na podstawie wybranego typu górnego spocznika:

• Poziomy górny spocznik.

  Określ odległość między górnym punktem a końcem podłużnicy.

• Nacięty górny spocznik.

  Należy zdefiniować odległość poziomą między górnym punktem a pionowym cięciem podłużnicy. Cięcie jest domyślnie tworzone na krawędzi elementu podpierającego.

W przypadku nadania temu wymiarowi wartości 0 mm górny spocznik nie zostaje utworzony.

0 mm

18

Wybierz typ odległości między stopniami:

• Opcja Dokładny pozwala utworzyć stopnie o dokładnie określonej wysokości. Należy wprowadzić stopnie jako liczbę całkowitą.
• Opcja Równe pozwala utworzyć wymaganą liczbę stopni od dołu do góry, o wysokości obliczonej jako jak najbliższa zdefiniowanej wysokości stopnia.

Typ odległości określa sposób obliczania odstępów pionowych między stopniami.

W przypadku wybrania opcji Dokładny i ustawienia typu dolnego spocznika jako punktu poziomego lub dolnego pionowego, stopnie są rozmieszczane od punktu górnego do dolnego. We wszystkich innych przypadkach stopnie są rozmieszczane od punktu dolnego do górnego.

19

Wprowadź liczbę węzłów.

Ta opcja zależy od typu odległości między stopniami oraz odstępów między stopniami.

W przypadku wybrania dla typu odległości między stopniami opcji Dokładny lub Równe i gdy odstęp nie jest określony, komponent Schody - stopnie gięte (S73) tworzy określoną przez Ciebie liczbę stopni.

Obliczane na podstawie odległości pionowej między zaznaczonymi punktami i rozstawu stopni

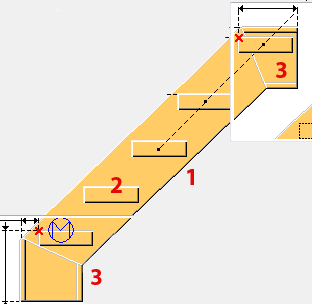

1

Lewa podłużnica

Zawsze tworzona

Profil należy wybrać z katalogu profili.

BLU400*2

Nazwa domyślna to STRINGER.

1

Prawa podłużnica

Zawsze tworzona

Profil należy wybrać z katalogu profili.

BLU400*2

Nazwa domyślna to STRINGER.

2

Górna H blacha

Tworzona tylko wtedy, gdy góra podłużnicy znajduje się na belce podpierającej.

6 mm

Nazwa domyślna to PLATE.

3

Górna V blacha

Tworzona tylko wtedy, gdy góra podłużnicy znajduje się na belce podpierającej.

6 mm

Nazwa domyślna to PLATE.

4

Dolna V blacha

Tworzona tylko wtedy, gdy dół podłużnicy znajduje się na belce podpierającej.

6 mm

Nazwa domyślna to PLATE.

Nr pozycji

Przedrostek i numer początkowy numeru pozycji elementu.

Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu.

Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.

Materiał

Klasa materiału.

Materiał domyślny jest zdefiniowany w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.

Nazwa

Ta nazwa będzie widoczna w rysunkach i raportach.

Klasa

Numer klasy elementu.

Wykończenie

Opisuje sposób obróbki powierzchni elementu.

Utwórz zespół

Pozwala określić, które elementy komponentu schodów mają tworzyć zespół. Domyślnie są to podłużnice.

• Nie: W komponencie nie są tworzone żadne spoiny.

• Tak: W komponencie są tworzone wszystkie spoiny.

• Podłużnice: Spoiny 2 i 3 pomiędzy stopniami i podłużnicami nie są tworzone. Podłużnice pozostają oddzielnymi zespołami, a każdy stopień stanowi oddzielny zespół. Wsporniki są przyspawane do podłużnic.

Linia referencyjna policzka

• Góra: Linia umieszczona wewnątrz schodów, na górnej powierzchni, jest używana jako linia odniesienia.
• Nosek: Jako linia odniesienia jest używana linia noska stopni.

Linia odniesienia jest używana na rysunkach warsztatowych.

Obrót stopni

Obrót stopnia wokół jego osi. Wartością domyślną jest Góra.

Pozycja w płaszczyźnie

Położenie schodów. Linia środkowa stopni jest używana jako linia odniesienia. Wartością domyślną jest Prawy.

Offset

Odsunięcie schodów w płaszczyźnie od położenia ustawionego za pomocą opcji Pozycja w płaszczyźnie w płaszczyźnie.

Domyślne odsunięcie wynosi 0 mm.

Obrót podłużnicy

Obrót podłużnicy wokół jej osi. Wartość domyślna to góra .

Utwórz górny stopień

Pozwala określić, czy tworzony ma być pierwszy stopień schodów (najwyższy stopień). Domyślnie pierwszy stopień jest tworzony.

Utwórz dolny stopień

Pozwala określić, czy tworzony ma być ostatni stopień schodów (najniższy stopień). Domyślnie ostatni stopień jest tworzony.

Profil blachy

Aby utworzyć profil blachy, wybierz profil z katalogu profili.

PL10*150

Nr pozycji

Przedrostek i numer początkowy numeru pozycji elementu.

Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu.

Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.

Materiał

Klasa materiału.

Materiał domyślny jest zdefiniowany w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.

Nazwa

Ta nazwa będzie widoczna w rysunkach i raportach.

Klasa

Numer klasy elementu.

Wykończenie

Opisuje sposób obróbki powierzchni elementu.

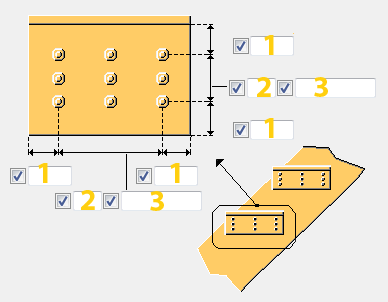

1

Określ wysokość pionowego elementu stopnia.

Wartość wymiaru pionowego określona na zakładce Śruby.

2

Określ symetryczne fazowanie tylnego narożnika wszystkich blach stopni.

0 mm
