Naroże ramy PEB (S93)

Komponent Naroże ramy PEB (S93) tworzy połączenie narożne między ryglem a słupem. Połączenie blachy końcowej może być umieszczone poziomo, pionowo lub prostopadle względem rygla.

Utworzone obiekty

Blachy końcowe
Żebro środnika
Żebra półki (2)
Żebra wewnętrzne (4)
Żebra zewnętrzne (4)
Żebra diagonalne lub blacha środnika
śruby
Spoiny

Zastosowania


Sytuacja	Opis
	Pionowe połączenie narożne z trójkątnymi żebrami pasa oraz żebrami wewnętrznymi i zewnętrznymi. Środnik jest wzmocniony za pomocą żeber ukośnych.
	Poziome połączenie narożne z żebrami wewnętrznymi i zewnętrznymi. Środnik jest wzmocniony za pomocą żeber ukośnych.

Kolejność wyboru

Wybierz słup.
Wybierz rygiel.
Kliknij środkowym przyciskiem myszy, aby utworzyć połączenie.

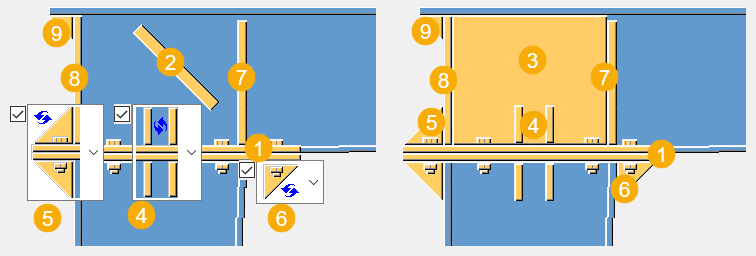

Klucz do identyfikacji elementów


	Opis
1	Blacha końcowa
2	Żebro ukośne
3	Blacha środnika
4	Żebro środnika
5	Żebro zewnętrzne
6	Żebro wewnętrzne
7	Żebro naroża
8	Blacha końcowa naroża
9	Narożne żebro zakładu

Karta Obraz

Karta Obraz umożliwia określenie wymiarów połączenia i typu połączenia.

Typ połączenia

Umożliwia wybranie sposobu tworzenia połączenia:

Poziomo
Prostopadły
Pionowo

Utwórz blachę środnika lub żebro ukośne


Opcja	Opis
	Domyślna Blacha środnika zostanie utworzona. Ustawienia AutoDefault mogą zmienić tą opcję.
	Tworzone jest żebro ukośne.
	Blacha środnika zostanie utworzona.

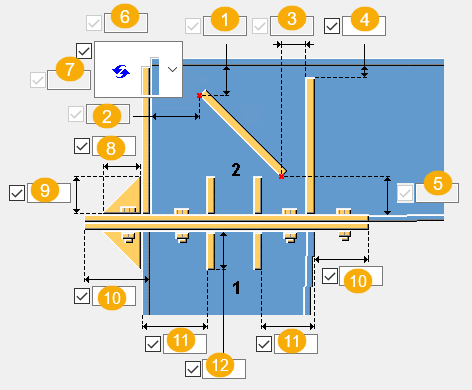

Wymiary


	Opis
1	Odległość pionowa górnego punktu wejściowego żebra ukośnego od środnika elementu podrzędnego.
2	Odległość pozioma górnego punktu wejściowego żebra ukośnego od pasa elementu podrzędnego.
3	Odległość pozioma dolnego punktu wejściowego żebra ukośnego od żebra naroża.
4	Odległość krawędzi żebra naroża od środnika elementu podrzędnego.
5	Odległość pionowa dolnego punktu wejściowego żebra ukośnego od środnika elementu podrzędnego.
6	Odległość pozioma od narożnego żebra zakładu.
7	Odległość pionowa od narożnego żebra zakładu. Jeśli nie utworzono narożnego żebra zakładu, jest to wymiar blachy końcowej naroża od pasa elementu podrzędnego.
8	Wymiar poziomy żebra zewnętrznego.
9	Wymiar pionowy żebra zewnętrznego.
10	Wymiar rozszerzenia blachy końcowej od środnika elementu głównego.
11	Odległość krawędzi żebra środnika od pasa elementu głównego.
12	Wymiar żebra środnika po stronie elementu głównego.

Wymiary fazowania


	Opis
1	Poziomy wymiar fazowania
2	Pionowy wymiar fazowania

Kształt fazowania


Opcja	Opis
	Domyślna Bez fazowania Ustawienia AutoDefault mogą zmienić tą opcję.
	Bez fazowania
	Fazowanie liniowe
	Fazowanie wypukłe
	Fazowanie wklęsłe

Karta Elementy

Zakładka Elementy umożliwia określenie właściwości blach i żeber.

Elementy


Opcja	Opis
Blacha końcowa	Grubość i szerokość blachy końcowej.
Żebro ukośne	Grubość i szerokość żebra ukośnego.
Blacha środnika	Grubość blachy środnika.
Żebro środnika	Grubość i szerokość żeber środnika.
Żebro zewnętrzne	Grubość żebra zewnętrznego
Żebro wewnętrzne	Grubość, szerokość i wysokość żebra wewnętrznego
Żebro naroża	Grubość i szerokość żebra naroża.
Blacha końcowa naroża	Grubość i szerokość blachy końcowej naroża.
Narożne żebro zakładu	Grubość narożnego żebra zakładu.


Opcja	Opis	Domyślnie
Nr pozycji	Przedrostek i numer początkowy numeru pozycji elementu. Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu.	Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Materiał	Klasa materiału.	Domyślny materiał jest określony w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Nazwa	Ta nazwa będzie widoczna w rysunkach i raportach.

Tworzenie żebra


Opcja	Opis
	Wybierz, czy utworzone ma zostać skośne albo kwadratowe żebro pasa, czy też żadne. Opcja domyślna to skośne. Ustawienia AutoDefault mogą zmienić tą opcję.
	Wybierz, ile żeber środnika jest tworzonych i czy w ogóle są tworzone. Domyślnie tworzone są dwa żebra. Ustawienia AutoDefault mogą zmienić tą opcję.
	Wybierz, czy utworzone ma zostać skośne albo kwadratowe żebro wewnętrzne, czy też żadne. Opcja domyślna to skośne. Ustawienia AutoDefault mogą zmienić tą opcję.

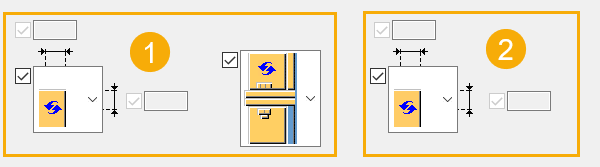

Tworzenie żebra

Wybierz liczbę tworzonych żeber oraz zdefiniuj kształt żeber i wymiary fazowania.


	Opis
1	Określ żebra zewnętrzne.
2	Określ żebra wewnętrzne w narożu między elementem głównym i podrzędnym.

Wymiary fazowania


	Opis
1	Poziomy wymiar fazowania
2	Pionowy wymiar fazowania

Kształt fazowania


Opcja	Opis
	Domyślna Bez fazowania Ustawienia AutoDefault mogą zmienić tą opcję.
	Bez fazowania
	Fazowanie liniowe
	Fazowanie wypukłe
	Fazowanie wklęsłe

Karta Śruby

Zakładka Śruby umożliwia określenie właściwości śrub, liczby śrub i odstępów. Można wybrać, czy tworzone są śruby zewnętrzne i wewnętrzne.

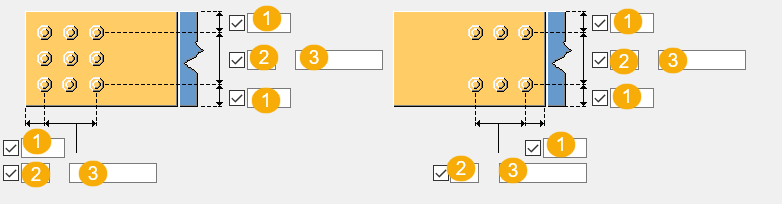

Wymiary grupy śrub


	Opis
1	Odległość od krawędzi śruby. odległość od krawędzi to odległość od środka śruby do krawędzi elementu.
2	Liczba śrub.
3	Rozstaw śrub. Wartości rozstawu śrub należy oddzielać spacją. Należy wprowadzić wartość każdej odległości między śrubami. Na przykład w przypadku 3 śrub należy wprowadzić 2 wartości.

Podstawowe właściwości śruby


Opcja	Opis	Domyślna
Rozmiar śruby	Średnica śruby.	Dostępne rozmiary są zdefiniowane w katalogu zespołów śrub.
Norma śruby	Norma śruby używana w komponencie.	Dostępne normy są zdefiniowane w katalogu zespołów śrub.
Tolerancja	Odstęp między śrubą a otworem.
Gwint w mat	Umożliwia zdefiniowanie, czy gwint może się znajdować w elementach przykręcanych, gdy używane są śruby z gwintem częściowym. Ustawienie to nie wywiera efektu, gdy używane są śruby z pełnym gwintem.	`Tak`
Budowa/Warsztat	Lokalizacja montażu śrub.	`Budowa`

Otwory podłużne

Istnieje możliwość zdefiniowania otworów podłużnych, powiększonych lub gwintowanych.


Opcja	Opis	Domyślnie
1	Wymiar pionowy otworu owalnego.	`0` — okrągły otwór.
2	Wymiar poziomy otworu owalnego lub naddatek dla otworów powiększonych.	`0` - okrągły otwór.
Typ otworu	Podłużny tworzy otwory podłużne. Powiększony tworzy otwory powiększone. Brak otworu powoduje, że otwory nie są tworzone. Gwintowany tworzy otwory gwintowane.
Obróć otwory	Gdy typ otworu jest ustawiony na Owalny, ta opcja obraca otwory owalne.
Owalne otwory w	Elementy, w których są tworzone otwory podłużne. Dostępne opcje zależą od komponentu.

Zespół śruby

Zaznaczenie pól wyboru pozwala określić, które obiekty komponentu (śruba, podkładki i nakrętki) mają być używane w zespole śruby.

Aby utworzyć sam otwór, należy usunąć zaznaczenie wszystkich pól wyboru.

Aby zmienić zespół śruby w istniejącym komponencie, należy zaznaczyć pole wyboru Wynik modyfikacji i kliknąć Zmień.

Zwiększenie długości śruby

Umożliwia zdefiniowanie, o ile ma zostać zwiększona długość śruby. Tej opcji można na przykład użyć, gdy malowanie wymaga zwiększenia długości śruby.

Spoiny

Kliknij poniższe łącze, aby uzyskać więcej informacji:

Tworzenie spoin
