Rama PEB (S92)

Komponent Rama PEB (S92) tworzy wstępnie skonstruowaną ramę konstrukcyjną do wybranego punktu. Ten komponent wykorzystuje inne komponenty do tworzenia zabudowanych słupów i rygli, blach podstawy, połączeń narożnych, połączeń wzdłużnych i połączenia końcami.

Utworzone obiekty

Rygiel złożony (od 1 do 4 segmentów)
Połączenie w szczycie
Połączenia wzdłużne
Połączenia narożne (2)
Słupy złożone (od 1 do 4 segmentów)
Detale blachy podstawy (2)

Zastosowania


Sytuacja	Opis
	Rama składająca się z połączonych słupów i połączonych rygli.
	Połączenie w szczycie dwoma ryglami ramy portalowej.
	Pierwsze połączenie między pierwszym i drugim segmentem rygla.
	Drugie połączenie między drugim i trzecim segmentem rygla.
	Połączenie narożne między drugim segmentem słupa i pierwszym segmentem rygla.
	Połączenie słupa między jego pierwszym i drugim segmentem słupa.
	Detal blachy podstawy słupa.

Kolejność wyboru

Zaznacz punkt do wstawienia ramy.

Rama jest tworzona automatycznie po wskazaniu pozycji.

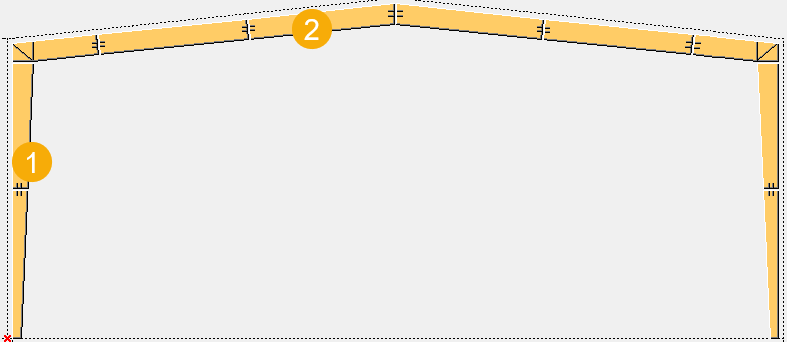

Klucz do identyfikacji elementów


	Opis
1	Kolumna
2	Krokiew

Karta Obraz

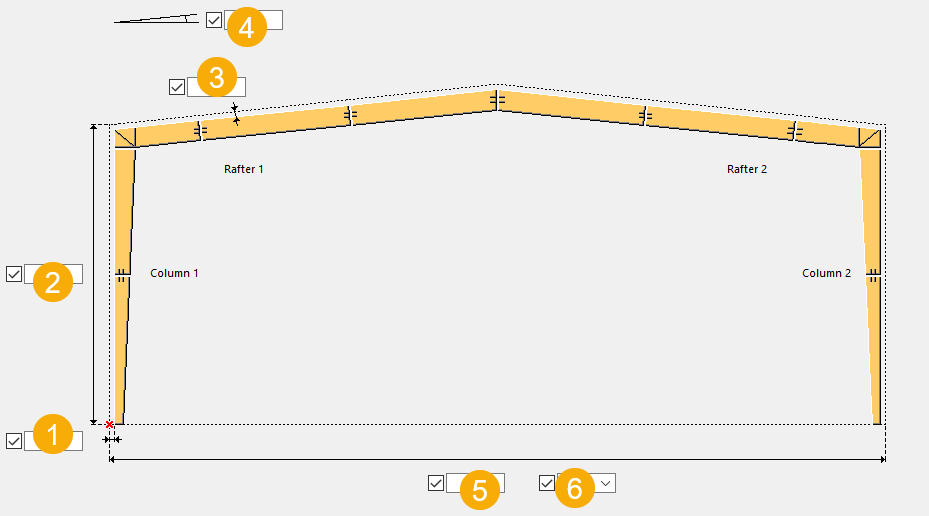

Na zakładce Obraz można określić wymiary ramy.

Wymiary


	Opis
1	Odległość pozioma słupa od punktu wejściowego
2	Wysokość słupa
3	Odległość pozioma rygla od ramy
4	Kąt dla rygla
5	Szerokość ramy
6	Orientacja ramy

Karta Parametry

Karta Parametry umożliwia określanie właściwości elementu. Wybierz, czy komponenty są rozbite, czy nie.

Elementy


Opcja	Opis
Słup 1, Słup 2	Wybierz komponent z katalogu Aplikacje i komponenty. Zdefiniuj segmenty i długości.
Rygiel 1, Rygiel 3	Wybierz komponent z katalogu Aplikacje i komponenty. Zdefiniuj segmenty i długości.
Blacha podstawy słupa 1, Blacha podstawy słupa 2	Wybierz komponent z katalogu Aplikacje i komponenty.
Naroże ramy słupa 1, Naroże ramy słupa 2	Wybierz komponent z katalogu Aplikacje i komponenty.
Połączenie szczytowe	Wybierz komponent z katalogu Aplikacje i komponenty.
