Badanie hierarchii modelu referencyjnego
Można wyświetlać hierarchię modelu referencyjnego i sprawdzać poziom hierarchii różnych obiektów. Można również dodawać atrybuty użytkownika do obiektów modelu referencyjnego. Dodanych atrybutów można używać na przykład do filtrowania. Ponadto można wyświetlać właściwości i atrybuty natywnego obiektu referencyjnego.
-
Upewnij się, że przełącznik wyboru Wybierz zespoły
(w przypadku zespołów) lub przełącznik wyboru Wybierz obiekty w zespołach
(w przypadku elementów) jest aktywny.
Wskazówka: Dla wybranych obiektów modelu referencyjnego dostępne jest znacznie więcej poleceń. Sprawdź resztę poleceń w menu kontekstowym.

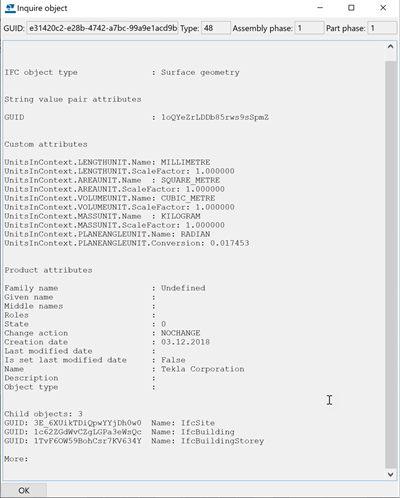

Poniżej znajduje się przykład modelu referencyjnego. Jeśli chcesz przewijać hierarchię, przełącznik wyboru Wybierz zespoły lub przełącznik wyboru Wybierz obiekty w zespołach musi być aktywny. Obiekt IfcProject na poziomie 0 w przykładzie znajduje się na najwyższym poziomie.

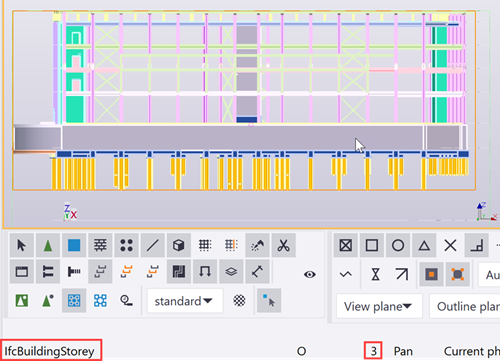

Na poniższej ilustracji widać jeden z obiektów referencyjnych na poziomie trzecim, IfcBuildingStorey, należący do tego samego modelu referencyjnego.

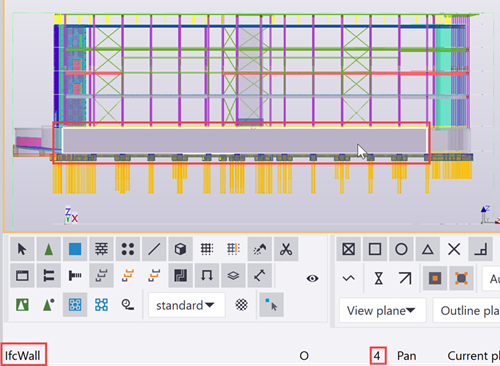

Jak widać, poziom 4, Ifcwall, wyświetla pojedynczy element. W tym przypadku jest to ściana.
W poniższym przykładzie zbadany został jeden z obiektów referencyjnych na najniższym poziomie.
