Praca z tematami BCF w Tekla Structures

Tekla Structures
Zmodyfikowany: 12 mar 2025
2025
Tekla Structures

Praca z tematami BCF w Tekla Structures

Tematy BCF to notatki, które są dodawane do połączonego projektu Trimble Connect. BCF to skrót od BIM Collaboration Format i jest to otwarty format współpracy BIM utworzony przez buildingSMART International. Korzystając z BIM Collaboration Format (BCF), można komunikować problemy w projektach między różnymi aplikacjami BIM, takimi jak Tekla Structures, Tekla PowerFab i Trimble Connect, a także aplikacjami innych firm. Tematy BCF są przechowywane i zarządzane w projekcie Trimble Connect.

Przed rozpoczęciem dodawania tematów BCF w Tekla Structures, należy połączyć model z projektem Trimble Connect. Instrukcje można znaleźć tutaj: Łączenie modelu Tekla Structures z projektem Trimble Connect.

Tematy BCF mogą być używane z plikami .tekla, .ifc i .trb, które są tworzone z modelu Tekla Structures i przekazywane do Trimble Connect.

  • Plik .tekla tworzony podczas przekazywania bieżącego modelu Tekla Structures do projektu Trimble Connect. Preferowanym sposobem pracy jest użycie pliku .tekla.

    Jeśli używasz Tekla Model Sharing z projektem Trimble Connect, model jest automatycznie przekazywany podczas wysyłania lub tworzenia nowej linii bazowej. Uwaga: jeśli plik .tekla jest przesyłany do projektu Trimble Connect po raz pierwszy, to po użyciu poleceń Wyślij lub Utwórz linię bazową, należy ponownie wysłać zmiany. Jest to konieczne ze względu na to, że po przesłaniu pliku .tekla w folderze modelu jest tworzony plik .xml z identyfikatorem modelu.

  • Plik .ifc utworzony z modelu Tekla Structures i przekazany do projektu Trimble Connect.

  • Plik .trb tworzony z modelu Tekla Structures podczas eksportowania do Tekla PowerFab i przekazywania go do projektu Trimble Connect.

Tworzenie i modyfikowanie tematów BCF

Przed rozpoczęciem dodawania tematów BCF do Tekla Structures upewnij się, że model jest połączony z projektem Trimble Connect.

Używaj tematów do komunikowania się, przypisywania, śledzenia i rozwiązywania problemów w projekcie. Wszystkie tematy, które zostały utworzone lub przypisane do Ciebie, można wyświetlić w panelu bocznym Tekla Structures Tematy BCF.

  1. Na karcie wstążki Trimble Connect kliknij Tematy BCF.

    Zostanie otwarty panel boczny Tematy BCF i zostaną wyświetlone tematy BCF dodane do projektu Trimble Connect.

  2. Kliknij przycisk plusa , aby utworzyć nowy temat BCF.

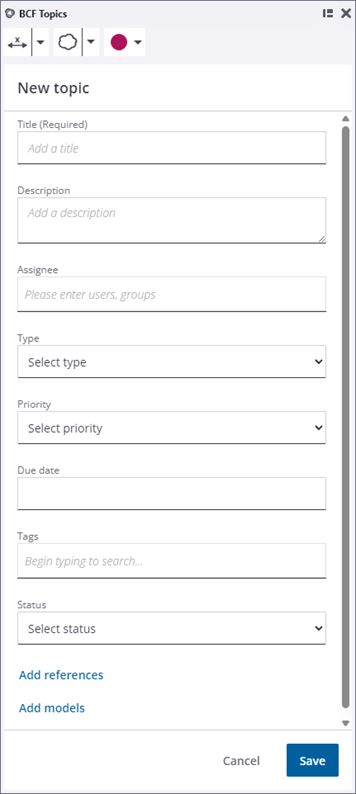

    Zostanie otwarta strona New topic.

  3. Wprowadź informacje w polach.

    Tytuł jest polem obowiązkowym.

  4. Przypisz temat do użytkownika lub grupy użytkowników.

    Domyślnie tematy BCF są udostępniane wszystkim członkom zespołu, ale można wybrać użytkownika lub grupę użytkowników, którym zostanie przypisane temat BCF z terminem wykonania.

  5. Użyj opcji Add references, aby dodać odniesienie do dokumentów lub łączy.

    Temat może odwoływać się do kilku dokumentów lub łączy. Można dodać na przykład plik PDF do wglądu.

    1. Kliknij Add references.
    2. Na stronie Dodaj referencje wybierz typ odwołania, które chcesz dodać:
      • w obszarze wybierz żądany plik referencyjny z listy plików projektu.

        Załączone pliki projektu zawsze wskazują najnowszą wersję pliku zapisanego w projekcie Trimble Connect.

      • w obszarze wyszukaj żądany plik referencyjny, aby dodać nowy plik.
      • w obszarze dodaj wyświetlany tekst żądanego łącza i adres URL.
    3. Kliknij Add references.
    4. Aby dodać lub usunąć pliki referencyjne:
      • Aby dodać więcej plików referencyjnych, kliknij , by otworzyć stronę Add references.
      • aby usunąć plik referencyjny, kliknij obok pliku.

      Z referencjami można pracować również na stronie References po utworzeniu tematu BCF.

  6. W razie potrzeby użyj opcji Add models, aby dodać pliki modelu.

    Aby włączyć przepływ pracy współpracy przy użyciu tematów BCF, musisz przesłać model do projektu Trimble Connect. Preferowanym sposobem pracy jest przesłanie modelu jako pliku .tekla. Jeśli plik .tekla został już przesłany do powiązanego projektu Trimble Connect, nie trzeba używać opcji Add models.

    Jeśli zamiast pliku .tekla używany jest plik .ifc lub .trb, użyj opcji Add models, aby wybrać plik zawierający obiekty skojarzone z tematem BCF, który tworzysz w Tekla Structures.

    Należy pamiętać, że w przypadku używania plików .ifc lub .trb podczas tworzenia tematów BCF w Tekla Structures należy ręcznie skojarzyć każdy temat BCF z plikiem .ifc lub .trb. Tematy BCF można skojarzyć z kilkoma plikami .ifc lub .trb jednocześnie.

    W Trimble Connect skojarzenie odbywa się automatycznie, dlatego polecenie Add models nie jest dostępne w Trimble Connect. Podczas tworzenia tematów BCF w Trimble Connect, Trimble Connect wie, które modele są widoczne w widoku, i zapisuje te informacje w tematach BCF. Te tematy BCF będą działać poprawnie Tekla Structures.

    1. Kliknij Add models.
    2. Na stronie Add models wybierz typ pliku modelu, który chcesz dodać:
      • w obszarze wybierz żądany plik modelu z listy plików projektu.
      • w obszarze wyszukaj żądany plik modelu, aby dodać nowy plik.
    3. Kliknij Add models.
    4. Aby dodać lub usunąć pliki modelu:
      • aby dodać więcej plików modelu, kliknij , by otworzyć stronę Add models.
      • aby usunąć plik modelu, kliknij obok pliku.

      Z modelami można pracować również na stronie Models po utworzeniu tematu BCF.

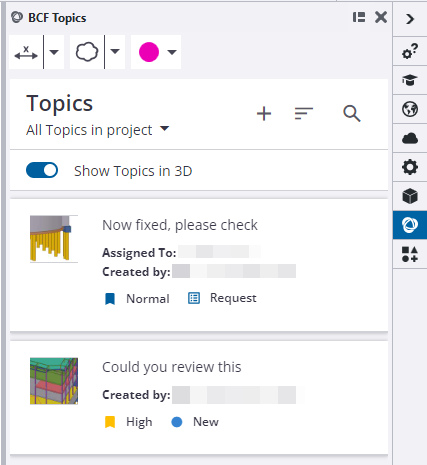

  7. Kliknij Zapisz.

    Widok jest automatycznie dodawany do każdego nowego tematu.

    Zapisany temat BCF jest natychmiast synchronizowany z Trimble Connect.

    Następnie można kontynuować, dodając na przykład komentarze i widoki ze znacznikami graficznymi i pomiarami.

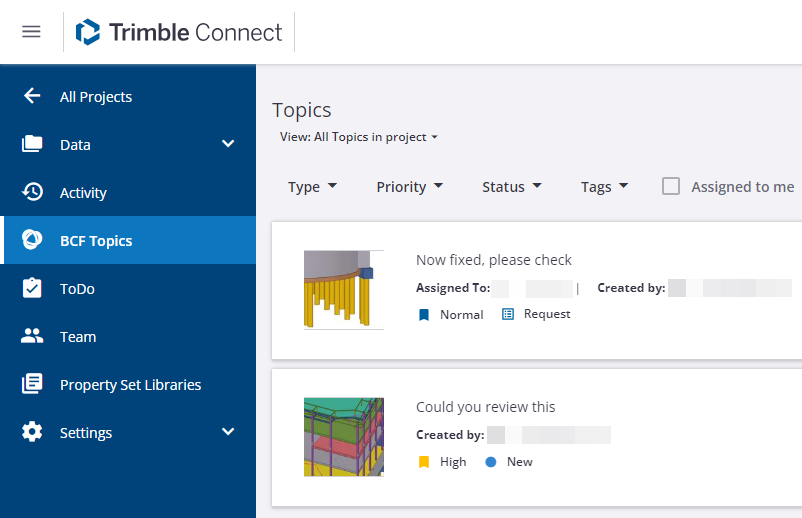

    W Trimble Connect tematy BCF można zobaczyć na stronieBCF Topics połączonego projektu.

  8. Jeśli chcesz dalej edytować temat BCF w Tekla Structures:
    Aby wykonać procedurę

    Definiuj tematy wyświetlane na stronie Topics w panelu bocznym Tematy BCF

    W oknie panelu bocznego Tematy BCF kliknij strzałkę w obszarze Topics i wybierz opcję.

    Domyślnie wyświetlane są Active topics.

    Sortuj tematy

    W panelu bocznym Tematy BCF kliknij u góry panelu bocznego i wybierz opcję sortowania.

    Domyślna kolejność sortowania jest według Creation date.

    Edytuj temat

    Możesz edytować tematy, które zostały utworzone lub przydzielone do Ciebie.

    1. W panelu bocznym Tematy BCF wybierz temat BCF, który chcesz edytować.

      Temat zostanie otwarty na osobnej stronie.

    2. Kliknij Edytuj.
    3. Dostosuj informacje o temacie BCF zgodnie z potrzebami.
    4. Kliknij Save, aby zapisać zmiany.

    Przypisz temat

    Możesz przypisywać tematy, które zostały utworzone lub przydzielone do Ciebie.

    1. W panelu bocznym Tematy BCF wybierz temat BCF, który chcesz przypisać do innej osoby.

      Temat zostanie otwarty na osobnej stronie.

    2. Kliknij Edytuj.
    3. W polu Assignee wprowadź nazwy użytkowników lub grup użytkowników. W polu Assignee może być przypisanych wielu użytkowników lub wiele grup użytkowników.
    4. Kliknij Save, aby zapisać zmiany.

    Usuń temat

    Można usuwać tylko te tematy, które zostały utworzone przez siebie. Usunięcia tematów z projektu nie można cofnąć. Jeśli usuniesz temat, zostanie on usunięty dla wszystkich osób, do których został przypisany. Wszystkie dane są również usuwane.

    1. W panelu bocznym Tematy BCF wybierz temat BCF, który chcesz usunąć.

    2. Kliknij Delete.
    3. Kliknij Usuń.

Tworzenie wymiarów i znaczników

Można tworzyć wymiary i znaczniki w tematach BCF oraz pokazywać je zarówno w Tekla Structures, jak i w Trimble Connect. Aby dodać wymiary i znaczniki w bieżącym modelu, użyj narzędzi wymiaru i znaczników w panelu bocznym Tematy BCF.

Znaczniki i wymiary są zapisywane w widoku. Nie można dodawać ich osobno w istniejącym już widoku.

Nie można edytować wstawionych pomiarów ani znaczników w Tekla Structures. Można je edytować w Trimble Connect i przenosić do Tekla Structures, tworząc nowy widok.

Opcja Stosowanie

Wybierz typ wymiaru, który chcesz utworzyć.

Wyświetl odległość między dwoma punktami.

  1. Wskaż w modelu punkt początkowy dla wymiarów.

  2. Wskaż drugi punkt.
  3. Wybierz punkt, w którym chcesz umieścić wymiarowanie.

Wyświetl współrzędne pojedynczego punktu.

  • W modelu wskaż punkt, którego współrzędne chcesz wyświetlić.

Wyświetl wymiar kąta między dwoma punktami.

  1. W modelu wybierz punkt wierzchołka kąta.
  2. Wskaż pierwszą stronę kąta.
  3. Wskaż drugą stronę kąta.

Wybierz typ znacznika, który chcesz utworzyć.

Dodaj znacznik chmurką.

  1. W modelu wybierz punkt środkowy chmurki.
  2. Wskaż drugi punkt. Wskazanie drugiego punktu określa rozmiar znacznika chmurką.

Dodaj znacznik strzałką.

  1. W modelu wskaż punkt dla grota strzałki. Ten punkt jest punktem początkowym linii.
  2. Wskaż drugi punkt. Ten punkt jest punktem końcowym linii.

Dodaj znacznik linią.

  1. W modelu wybierz punkt początkowy strzałki.
  2. Wskaż punkt końcowy strzałki.

Dodaj znacznik tekstem. Znaczniki tekstowe składają się z tekstu i linii odniesienia. Po wstawieniu tekstu do modelu nie można go edytować.

  1. Wpisz tekst w polu tekstowym pod narzędziami znaczników.
  2. W modelu wybierz punkt początkowy linii odniesienia tekstu.
  3. Wybierz punkt, w którym chcesz umieścić tekst.

Narysuj znacznik odręczny.

  1. W modelu wskaż punkt, w którym chcesz rozpocząć rysowanie.
  2. Porusz myszą, aby rysować.
  3. Aby zakończyć, kliknij lewym przyciskiem myszy.

Wybierz kolor wymiarów i znaczników.

Oprócz predefiniowanego zestawu kolorów można używać własnych kolorów użytkownika:

  1. Kliknij przycisk plusa , aby otworzyć wybór kolorów.
  2. Zdefiniuj odpowiedni kolor.

    Użyj suwaka koloru po lewej stronie, aby przejść do żądanego koloru, oraz suwaka przezroczystości u dołu. Następnie wybierz żądany odcień w obszarze koloru za pomocą narzędzia wyboru koloru.

  3. Kliknij Zapisz, aby zapisać kolor na liście kolorów Użytkownika.

    Kolory użytkownika pozostają na liście kolorów nawet po ponownym otwarciu modelu.

Usuń wszystkie znaczniki z modelu.

Kliknij przycisk usuwania u dołu listy narzędzi pomiarowych lub listy narzędzi znaczników, aby usunąć wszystkie wymiary lub znaczniki z modelu.

Nie można usuwać pojedynczych wymiarów ani znaczników.

Dodaj widoki

  1. W panelu bocznym Tematy BCF wybierz temat BCF, do którego chcesz dodać widoki.
  2. Kliknij Views, aby otworzyć stronę widoków.

    Można zobaczyć widoki, które zostały dodane do tematu. Temat może mieć wiele widoków.

  3. Kliknij , aby dodać nowy widok.

    Do tematu zostanie dodany nowy widok. Widok jest pobierany z widocznego widoku modelu.

  4. Aby usunąć widok, kliknij w dolnym rogu wybranego widoku. Kliknij Preview > Usuń.

    Usunięcia widoków nie można cofnąć.

Uwaga:

  • Podczas pracy z modelami przesłanymi z Tekla Structures jako pliki .tekla wczytywanie i zapisywanie widoków tematów w Tekla Structures obejmuje informacje o wybranych i ukrytych obiektach.
  • Podczas pracy z modelami referencyjnymi IFC w Tekla Structures wczytywanie widoków tematów utworzonych w Trimble Connect zawiera informacje o wybranych i ukrytych obiektach.
  • Podczas pracy z plikami IFC, które zostały wstawione jako modele podkładu w Tekla Structures wczytywanie widoków tematów utworzonych w Trimble Connect zawiera informacje o wybranych i ukrytych obiektach.
  • W przypadku tematów BCF utworzonych w aplikacjach innych firm wczytywanie widoków tematów w Tekla Structures powoduje wyświetlenie wybranych i ukrytych obiektów w widoku modelu.

Dodaj komentarze

  1. W panelu bocznym Tematy BCF wybierz temat BCF, do którego chcesz dodać komentarze.
  2. Kliknij Comments, aby otworzyć stronę komentarzy.

    Komentarze różnych członków projektu są wyświetlane jako wątek komentarzy pokazujący, kto i kiedy je dodał.

  3. Aby dodać nowy komentarz, kliknij Add comment.
  4. Wpisz komentarze. Można także dodać załączniki lub obrazy.
    • Kliknij , aby dodać załączniki. Załączniki mogą być plikami projektu lub plikami lokalnymi.
    • Kliknij , aby dodać obraz widoku bieżącego modelu.
  5. Kliknij Comment.
  6. Aby edytować lub usunąć komentarz, zaznacz go i kliknij Edytuj lub Usuń > Usuń.

    Usunięcia komentarzy nie można cofnąć.

Dodaj znaczniki

Znacznik może służyć do określania dokładnego położenia tematu w widoku modelu przy użyciu współrzędnych x, y i z.

Do każdego tematu można dodać tylko jeden znacznik, ale wszystkie znaczniki modelu są wyświetlane w modelu.

  1. W panelu bocznym Tematy BCF wybierz temat BCF, do którego chcesz dodać znaczniki.
  2. Kliknij przycisk Models, aby otworzyć stronę modeli.
  3. Aby dodać znacznik, kliknij Add marker i wybierz punkt w modelu, w którym ma zostać dodany znacznik.

    Dokładne współrzędne wybranego punktu są dodawane do znacznika.

  4. Aby usunąć znacznik, kliknij obok współrzędnych znacznika i wybierz Delete.

Połącz obiekty modelu

Jeśli temat dotyczy określonych obiektów modelu, można połączyć obiekty modelu z tematami. Identyfikatory obiektów modelu są zapisywane w danych tematu jako odniesienia.

Można wyświetlać połączone obiekty zarówno w Trimble Connect i Tekla Structures z plikami .tekla i .ifc oraz modelami podkładu.

Należy pamiętać, że tematy BCF nie są jeszcze obsługiwane w podglądzie 2D Trimble Connect.

  1. W panelu bocznym Tematy BCF wybierz temat BCF, do którego chcesz dodać obiekty modelu.
  2. Kliknij przycisk Models, aby otworzyć stronę modeli.
  3. Aby połączyć wybrane obiekty modelu z tematem, wybierz obiekty w modelu i kliknij przycisk Link selected.

    Obiekty są połączone z tematem. Całkowitą liczbę połączonych obiektów można zobaczyć w tytule sekcji Linked model objects.

  4. Aby wyświetlić połączone obiekty modelu, kliknij opcję View model objects.

    Obiekty zostaną podświetlone w widoku modelu.

  5. Aby usunąć niektóre z połączonych obiektów modelu z tematu, zaznacz obiekty w modelu i kliknij Unlink selected.
  6. Aby usunąć z tematu wszystkie połączone obiekty modelu, kliknij i wybierz opcję Unlink all.

Uwaga:

  • Podczas pracy z modelami referencyjnymi IFC w Tekla Structures obiekty połączone z tematami BCF, które zostały utworzone w Trimble Connect , są podświetlane.
  • Podczas pracy z plikami IFC wstawionymi jako modele podkładu w Tekla Structures obiekty połączone z tematami BCF utworzone w Trimble Connect są podświetlane.

Eksport tematów BCF

Tematy BCF można eksportować jako pliki .bcf lub w formacie .pdf.

Należy pamiętać, że pliki BCF zawierają tylko dane tematów. Często tematy odnoszą się do modeli poprzez widoki 3D. Modele należy eksportować oddzielnie, ponieważ pliki modelu nie są uwzględniane w plikach BCF.

  1. W panelu bocznym Tematy BCF wybierz temat BCF, który chcesz eksportować.
  2. Kliknij w górnym wierszu tematu i wybierz Export.

    Zostanie otwarta strona Export BCF Topics.

  3. Wprowadź nazwę eksportu i wybierz format pliku do wyeksportowania oraz szczegóły, które mają zostać uwzględnione w eksporcie.

    Wybranie opcji Reference documents nie powoduje uwzględnienia rzeczywistych dokumentów w eksporcie, ale odwołanie do oryginalnego dokumentu, który znajduje się w projekcie Trimble Connect.

    Gdy eksport jest gotowy, jest wyświetlany w sekcji Exporting topics panelu bocznego Tematy BCF.

  4. Aby pobrać wyeksportowane pliki, kliknij See export history.

    Wyeksportowane pliki są dostępne do pobrania przez 31 dni po zakończeniu zadania eksportu. Po upływie tego czasu przycisk pobierania wygasa, a oryginalny plik eksportu nie jest dostępny w historii eksportu.

Zmiana języka panelu bocznego Tematy BCF

W razie potrzeby można zmienić język panelu bocznego Tematy BCF. Należy pamiętać, że zmiana języka w Tekla Structures nie wpływa na język panelu bocznego Tematy BCF.

  1. Przejdź do Twojego profilu Trimble Connect w Trimble Connect.
  2. W polu Language Preference wybierz język z listy.

    Ten wybór języka jest przeznaczony dla Trimble Connect i dla panelu bocznego Tematy BCF w Tekla Structures.

  3. Kliknij Zapisz.
  4. Aby zastosować zmiany, należy otworzyć model Tekla Structures ponownie.
