Uruchamianie Tekla Structures przy użyciu klasycznego ekranu startowego

Za pomocą Tekla Structures można tworzyć bogate w informacje modele 3D wszystkich konstrukcji i materiałów, a model 3D jest również pojedynczym źródłem informacji na temat rysunków i innych danych wyjściowych takich jak raporty lub pliki NC.

Po zainstalowaniu Tekla Structures na pulpicie będą widoczne dwie ikony:

uruchamia klasyczny ekran startowy Tekla Structures
uruchamia ekran startowy Tekla Launcher

Aby użyć klasycznego ekranu startowego Tekla Structures, kliknij dwukrotnie ikonę pulpitu lub wybierz Tekla Structures z menu Start systemu Windows.

Pojawi się prośba o wybranie konfiguracji Tekla Structures. Ustawienia obejmują środowisko, rolę i konfigurację.

Środowisko oznacza ustawienia i informacje specyficzne dla danego regionu. Definiuje na przykład, które profile, klasy materiałów, wartości domyślne, ustawienia rysunku, ustawienia komponentu, raporty oraz szablony są dostępne i wykorzystywane w określonym regionie.
Rola jest profilem grupy użytkowników, który ogranicza dostępność plików i ustawień w środowisku. Interfejs użytkownika jest dostosowany do danej roli. Oznacza to, że niektóre ustawienia, które są zbędne w danej roli, są ukryte, aby interfejs użytkownika był bardziej przejrzysty i łatwiejszy w obsłudze.
Konfiguracja składa się z zestawu funkcji, do których użytkownik jest uprawniony na podstawie warunków licencji.

Jeśli jesteś administratorem w firmie, zobacz Przegląd środowisk, ról i konfiguracji.

Wybieranie swoich ustawień Tekla Structures

Uruchom Tekla Structures.
Zaloguj się przy użyciu Trimble Identity po wyświetleniu odpowiedniego monitu.

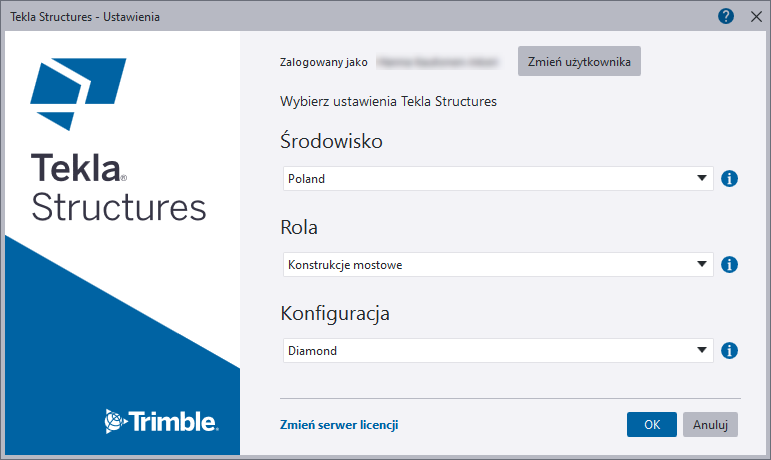

Pojawi się okno dialogowe, w którym można wybrać konfigurację Tekla Structures oraz typ licencji. Zastosuj domyślną opcję subskrypcji Tekla Structures.

Jeśli posiadasz lokalną licencję, kliknij Zmień serwer licencji > Użyj licencji z serwera lokalnego.
Wybierz środowisko pasujące do regionu, w którym jest realizowany projekt.

Jeśli nie możesz znaleźć żądanego środowiska na liście, zobacz Instalacja i licencje Tekla Structures.

Można również wybrać środowisko blank project i wykorzystać je jako podstawę, aby utworzyć własne dostosowane środowisko.
Wybierz rolę.
Dostępność ról zależy od środowiska, zazwyczaj dostępne są jednak następujące role:
- Wykonawca konstrukcji betonowych
- Inżynier
- Generalny wykonawca
- Detalowanie prefabrykatów betonowych
- Planowanie produkcji - Beton
- Detalowanie zbrojenia
- Detalowanie konstrukcji stalowych
Wybierz konfigurację.

Stosowana konfiguracja może nie zawierać wszystkich funkcji opisanych w podręcznikach Tekla Structures. Aby uzyskać więcej informacji na temat funkcji dostępnych w każdej konfiguracji, zobacz Konfiguracje Tekla Structures.
Kliknij OK.

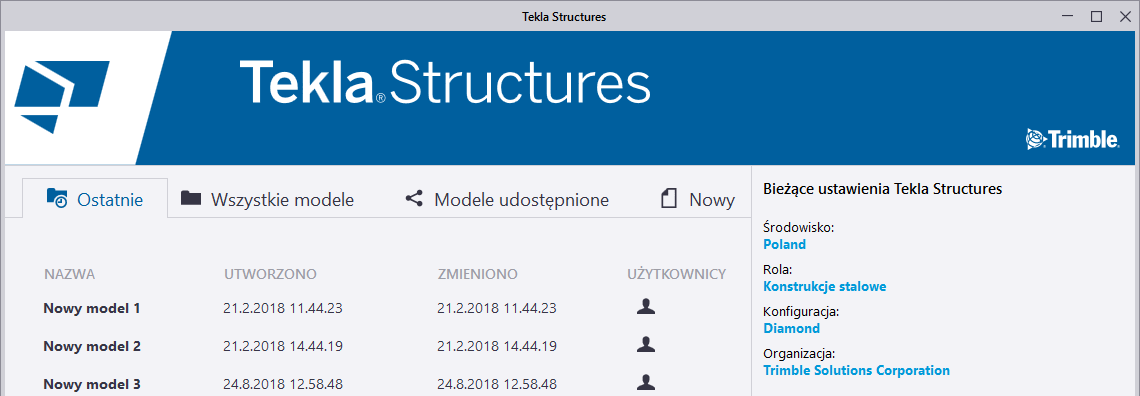

Zostanie wyświetlony ekran startowy.
Wybierz co chcesz robić:
- Na karcie Ostatnie można otworzyć ostatnio używany model.

  Jeśli karta Ostatnie jest pusta, zostanie wyświetlona karta Wszystkie modele.
- Na karcie Wszystkie modele można otworzyć istniejący model.

  Jeśli karta Wszystkie modele jest pusta, zostanie wyświetlona karta Nowy.

  Na kartach Ostatnie i Wszystkie modele można sortować poszczególne kolumny. Ponadto można zmienić kolejność i rozmiar kolumn, przeciągając je.

  Modele można wyszukiwać według nazwy, wpisując sam początek nazwy modelu. Przykładowo po wpisaniu litery N Tekla Structures zaznaczy pierwszy model o nazwie zaczynającej się na literę N.

  Aby otworzyć wybrany model, kliknij dwukrotnie wybrany model lub wybierz model i kliknij przycisk Otwórz.
- Na karcie Modele udostępnione możesz otworzyć model, który został udostępniony przy użyciu Tekla Model Sharing.
- Na karcie Nowy można utworzyć nowy model.

Wskazówka:

Jeśli nie masz pewności, co wybrać lub wypełnić w oknach Tekla Structures ‑ Ustawienia i Tekla Structures ‑ Początek, zatrzymaj wskaźnik myszy na ikonie . aby zobaczyć wskazówkę.

Tworzenie własnego środowiska: blank project (pusty projekt)

Blank project jest środowiskiem Tekla Structures, które zawiera tylko ogólną zawartość, jak profile parametryczne, niezdefiniowane śruby, materiały i gatunki zbrojenia oraz podstawowe układy rysunku. Może służyć do gromadzenia ustawień, narzędzi i informacji specyficznych dla regionu, firmy lub projektu. Pusty projekt jest uwzględniany podczas każdej instalacji programu Tekla Structures.

Pobieranie i instalowanie zawartości w blank project (pustym projekcie)

Korzystając z Tekla Warehouse, można pobrać i zainstalować zawartość w blank project (pustym projekcie). Z Tekla Warehouse można na przykład pobrać profile, klasy materiałów, śruby, zbrojenia, komponenty, aplikacje i szablony dostępne we wszystkich zbiorach specyficznych dla danego środowiska i producenta, a następnie tworzyć dowolne ich kombinacje.

Zawartość można pobrać z Tekla Warehouse, a następnie zainstalować zarówno przed rozpoczęciem projektu, jak i w jego trakcie. Przed rozpoczęciem projektu można zainstalować zawartość w folderach projektu i folderach firmowych. W trakcie realizacji projektu zawartość można zainstalować w folderze modelu.

Sprawdź konfigurację Tekla Structures

Bieżące ustawienia Tekla Structures (środowisko, rola, konfiguracja, organizacja) można sprawdzić w dowolnym momencie bez konieczności zamykania modelu.

W menu Plik kliknij Ustawienia i przewiń do obszaru Bieżące ustawienia Tekla Structures. Zostaną wyświetlone bieżące ustawienia.

Jeśli chcesz zmienić konfigurację, uruchom ponownie Tekla Structures i zmień wybór w oknie dialogowym Tekla Structures ‑ Ustawienia.
