W tym scenariuszu są używane tylko typy wymiarowania odpowiednie do obiektów prefabrykowanych.

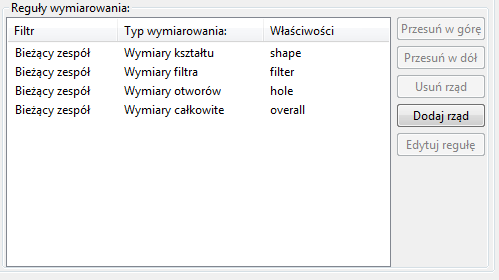

Każda reguła powoduje utworzenie jednej linii wymiarowej po wybranych stronach zespołu betonowego lub zespołu. Na poniższym rysunku zdefiniowano cztery reguły — powstają cztery linie wymiarowe. Tylko pierwsza reguła (wymiarów kształtów) przewiduje tworzenie wymiarów na wszystkich stronach. Pozostałe reguły powodują umieszczanie wymiarów tylko po dwóch stronach. Reguły są wykonywane w kolejności, w jakiej są umieszczone na liście: najpierw pierwsza od góry, potem druga itd. Wymiary tworzone przez pierwszą regułę znajdują się najbliżej wymiarowanego obiektu.

Jest stosowane wymiarowanie na poziomie widoku oraz wymiarowanie zintegrowane.

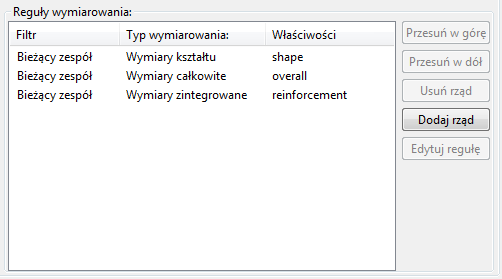

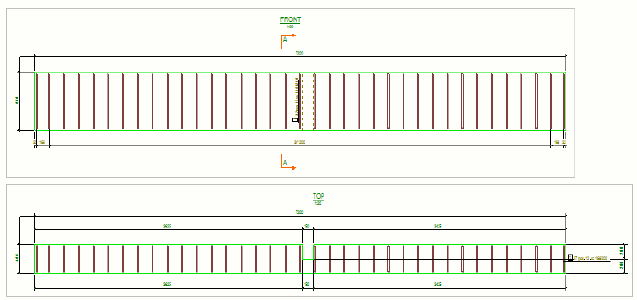

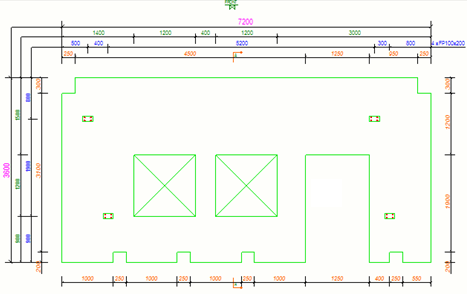

W tym przykładzie są tworzone wymiary zintegrowane, całkowite i kształtów dla widoków z góry i z przodu.

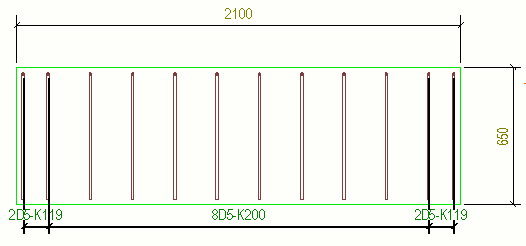

W tym scenariuszu do tworzenia wymiarów prętów zbrojeniowych jest stosowane wymiarowanie zintegrowane.

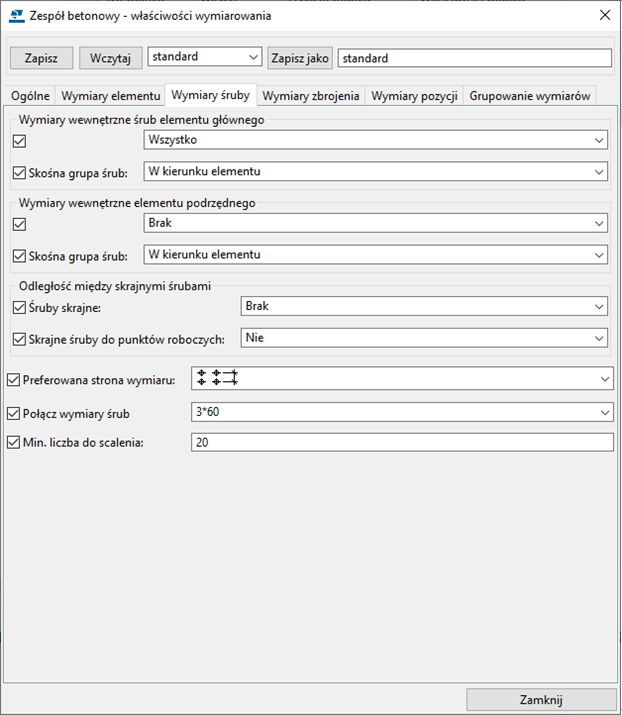

Po wybraniu Wymiary zintegrowane jako Typ wymiarowania i kliknięciu Edytuj regułę w oknie dialogowym Reguły wymiarowania widoku zostanie wyświetlone okno dialogowe Właściwości wymiarowania. Przejdź do zakładki Wymiary zbrojenia i określ odpowiednie właściwości. Na karcie Ogólne znajdują się opcje określające właściwości wymiarów i można również wczytać właściwości różnego typu wymiarów na poziomie obiektów. Zapisz zmiany za pomocą Zapisz lub Zapisz jako, aby zapisać plik właściwości do późniejszego wykorzystania.

Po powrocie do okna dialogowego Pokaż reguły wymiarowania w wyniku kliknięcia Zamknij można dołączyć nowe właściwości wymiarowania zintegrowanego do reguły Wymiarowanie zintegrowane.
