W rysunkach, raportach i szablonach jednostki i liczby dziesiętne są definiowane następująco:

• Ustawienia jednostek znaków: Tekla Structures używa pliku atrybutów contentattributes_global.lst do konfigurowania domyślnych jednostek i ustawień wartości dziesiętnych w różnych elementach znaków. Aby skonfigurować własne ustawienia, można użyć pliku contentattributes_userdefined.lst.



  Aby uzyskać więcej informacji na temat ustawień jednostek, zobacz Zmiana ustawień jednostek znaków.

  Więcej informacji na temat plików contentattributes_global.lst i contentattributes_userdefined.lst zawiera podrozdział Pliki atrybutów szablonów (contentattributes_global.lst).

• Ustawienia jednostek obiektów rysunków: Domyślne ustawienia jednostek w obiektach rysunków (innych niż znaki) pochodzą ze standardowych plików właściwości rysunków (standard.*) lub są zapisane trwale w Tekla Structures.
• Ustawienia jednostek wymiarów i etykiet wymiarów: Domyślne ustawienia jednostek dla wymiarów i etykiet wymiarów definiuje się w oknie dialogowym Opcje na stronie Wymiary rysunku.
• Atrybuty poziomów w znakach, takie jak TOP_LEVEL i BOTTOM_LEVEL, używają formatu wymiaru określonego w pliku MarkDimensionFormat.dim. Aby uzyskać więcej informacji na temat atrybutów poziomów w znakach elementów, zobacz Dodawanie atrybutów poziomów w automatycznych znakach elementów.
• Ustawienia jednostek w raportach/szablonach tworzonych w Edytorze szablonów: Ustawienia jednostek w raportach i szablonach tworzonych za pomocą Edytora szablonów można określić w obszarze Format okna dialogowego Właściwości pola wartości albo w funkcjach formatu. Domyślne ustawienia jednostki i wartości dziesiętnych są pobierane z pliku atrybutów contentattributes_global.lst.

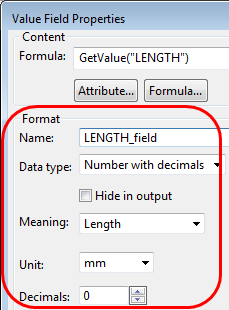

  Obszar Format:



  Wzór zawierający funkcję format:



  Wskazówki dotyczące korzystania z funkcji formatujących znajdziesz w artykule Używanie funkcji formatujących w polach wartości.

  Aby uzyskać więcej informacji o polach wartości i formatów, zobacz Podręcznik użytkownika Edytora szablonów.
