Tworzenie i wyświetlanie zrzutów ekranu na rysunkach

Zrzuty ekranu umożliwiają szybkie obejrzenie dowolnego rysunku bez jego otwierania. Tego narzędzia należy używać, aby sprawdzić rysunek bez jego edycji lub obejrzeć kilka rysunków podczas ich przeszukiwania, np. w celu znalezienia określonej rewizji rysunku. Za pomocą podkładu zrzutu ekranu można wyświetlać zawartość rysunku bezpośrednio w widoku rysunku bez otwierania rzeczywistego rysunku.

Zrzuty ekranu rysunków można również wyświetlać w zestawieniu z najnowszą wersją rysunku lub z innym rysunkiem w trybie rysunku. Można wykonywać zrzuty ekranu dla wszystkich typów rysunków, a na wszystkie typy rysunków można nakładać zrzuty ekranów. Zrzuty ekranu mogą być również wyświetlane, kiedy tworzysz rysunki produkcyjne i chcesz znaleźć najlepiej pasujący szablon rysunku.

Tworzenie zrzutów ekranu dla rysunku

Podczas otwierania i zapisywania rysunku jest domyślnie tworzony zrzut ekranu. Zrzut ekranu przedstawia sytuację z chwili zapisywania rysunku po raz ostatni i nie zawiera nowszych zmian wprowadzonych w modelu.

Wybierz rysunek i otwórz go przy pomocy okna Menedżer dokumentów.
Zapisz rysunek, przechodząc do menu Plik i klikając Zapisz rysunek.

Zrzut ekranu jest zapisywany w folderze ..\<model>\drawings\Snapshots.
Wybierz ten sam rysunek w oknie Menedżer dokumentów.
Aby wyświetlić zrzut ekranu, kliknij przycisk Zrzuty ekranu w dolnej części okna Menedżer dokumentów.

Poniżej przedstawiono przykładowy zrzut ekranu.

Po wybraniu rysunku, dla którego nie istnieje zrzut ekranu, i kliknięciu Zrzuty ekranu zostanie wyświetlona informacja z pytaniem, czy rysunek ma zostać otwarty i zapisany w celu utworzenia zrzutu ekranu.

Opcje zaawansowane związane ze zrzutami ekranu rysunków

Aby automatycznie utworzyć zrzut ekranu rysunku podczas tworzenia rysunku, należy ustawić opcję XS_DRAWING_CREATE_SNAPSHOT_ON_DRAWING_CREATION na wartość TRUE w kategorii Właściwości rysunku w oknie dialogowym Opcje zaawansowane.

Aby automatycznie utworzyć zrzut ekranu rysunku podczas zapisywania rysunku, ustaw opcję XS_DRAWING_SNAPSHOT_CREATION na wartość w TRUE kategorii Właściwości rysunku w oknie dialogowym Opcje zaawansowane.

Podkład ze zrzutu ekranu

Zrzut rysunku można wyświetlić podczas edytowania rysunku. Na podkładzie ze zrzutu można na przykład przejrzeć najnowsze zmiany i wyrównać zawartość rysunku. Można przejrzeć zmiany wprowadzone na rysunku od ostatniej aktualizacji i przełączać między zrzutem ekranu a rzeczywistym rysunkiem.

Przeglądając zrzuty ekranu, znacznie łatwiej znaleźć właściwy rysunek, niż w przypadku otwierania rzeczywistych rysunków jeden po drugim.

Ograniczenia

Teksty wyświetlane z poziomu modelu są jednostronne, a grafiki DX nie obsługują tekstów na zrzutach ekranu.
Podkład w modelu nie został zaprojektowany pod kątem współpracy z widokami rysunków 3D.
Widoki znajdujące się poza obszarem drukowania są wyświetlane na podkładzie modelu.
Odczyt zrzutów ekranu dużych rysunków zestawczych może trwać długo.
Wczytywanie zrzutu ekranu trwa dłużej w przypadku pierwszego zrzutu niż zrzutów kolejnych.

Zanim będzie można zobaczyć zrzut ekranu rysunku, należy utworzyć zrzut ekranu, otwierając i zapisując rysunek.

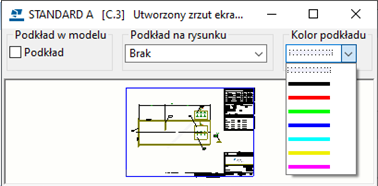

Poniżej przedstawiono ustawienia w widoku zrzutu ekranu:

Podkład ze zrzutu ekranu w modelu

Otwórz okno Menedżer dokumentów i wybierz rysunek.
Kliknij Zrzuty ekranu.
U góry wyświetlonego okna dialogowego zrzutu ekranu, w oknie Podkład w modelu zaznacz pole wyboru Podkład. Możesz również wybrać kolor zrzutu ekranu.

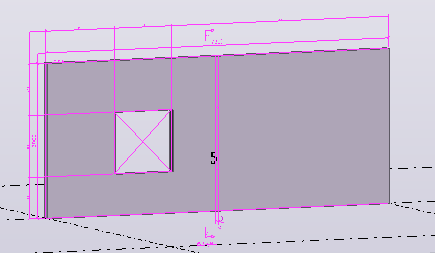

Na zespół betonowy zostanie nałożony odpowiedni rysunek zespołu betonowego.

Podkład ze zrzutu ekranu w rysunkach

Kliknij Rysunek > Menedżer dokumentów i otwórz rysunek, który został zmieniony od ostatniego utworzenia zrzutu ekranu.
Pozostając w oknie Menedżer dokumentów, wybierz ten sam rysunek i kliknij Zrzuty ekranu.
Wybierz jedną z opcji w oknie Podkład na rysunku:

Podkład: pozwala pokazać zrzut ekranu na rysunku rzeczywistym w taki sposób, że obydwa są widoczne.

Pokaż tylko zrzut ekranu: Umożliwia wyświetlenie wyłącznie zrzutu ekranu bez rzeczywistego rysunku.

Brak: Szybkie przełączenie na rysunek rzeczywisty.
Wybierz kolor zrzutu ekranu.

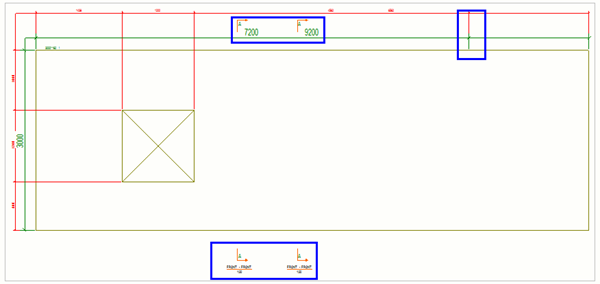

W poniższym przykładzie od momentu wykonania zrzutu ekranu zmieniona została wielkość zespołu betonowego.

Wskazówka:

Jeśli otwarty jest rysunek zestawczy z widokiem płaskim i chcesz wyrównać zawartość przy użyciu innego rysunku zestawczego, możesz otworzyć zrzut ekranu drugiego rysunku na pierwszym rysunku i przyciągnąć do zrzutu ekranu podczas umieszczania lub przenoszenia obiektów na otwartym rysunku. Można przyciągać do podkładu zrzutu ekranu rysunku za pomocą przełącznika przyciągania Przyciągaj do linii / punktów geometrycznych .
