Skracanie lub wydłużanie elementów

Tekla Structures
Zmodyfikowany: 14 lis 2024
2025
Tekla Structures

Skracanie lub wydłużanie elementów

Można użyć funkcji skracania lub atrybutu UDA w modelu, aby element był dłuższy lub krótszy na rysunku niż w modelu. Można także skracać i wydłużać elementy w widokach rysunku.

Wydłużanie może być przydatne do dodawania długości do betonowych elementów prefabrykowanych w warunkach wylewania, gdy model pozostaje w stanie wznoszenia. Najczęstszym zastosowaniem tej funkcji jest uwzględnianie sprężystego skracania sprężanego betonu, podczas którego element w rzeczywistości kurczy się o ułamek cala po wylaniu i po odcięciu strun.

Ograniczenia

  • W przypadku tworzenia plików DSTV nie należy stosować skracania dla elementów tnących piłą ani dla elementów, których koniec jest cięty pod kątem. Skracanie spowoduje błędne pliki DSTV.

Skracanie elementu w modelu

Elementy w modelu można skracać. W rezultacie rzeczywista długość elementu jest zmniejszana na rysunku.

  1. Kliknij dwukrotnie element, aby otworzyć właściwości elementu w panelu właściwości.
  2. W sekcji Deformacja.
  3. W polu Skrócenie zdefiniuj wartość skrócenia w milimetrach.
  4. Kliknij Zmień.

Gdy tworzone są rysunki, Tekla Structures zmniejsza rzeczywistą długość elementu o wartość zdefiniowaną w polu Skrócenie. Skracanie jest stosowane liniowo wzdłuż długości na rysunkach.

Tip:

Aby prawidłowo wyświetlać wymiary skróconego elementu na rysunkach, nadaj opcji Niezdeformowany wartość Tak na karcie Atrybuty w panelu Tworzenie widoku we właściwościach rysunku. Aby uzyskać więcej informacji na temat niezdeformowanych elementów na rysunkach, zobacz Usuwanie deformacji zdeformowanych elementów na rysunkach.

Skracanie elementu za pomocą atrybutu UDA

Skrócenie elementu można również zdefiniować w atrybutach użytkownika.
  1. Kliknij dwukrotnie element, aby otworzyć właściwości elementu w panelu właściwości.
  2. Kliknij Atrybuty użytkownika.
  3. W polu Skrócenie na karcie Parametry zdefiniuj wartość skrócenia w milimetrach.

    • Wartość Skrócenie powoduje skalowanie w dół całego widoku rysunku, w którym się pojawia, dlatego wszystkie inne obiekty w tym widoku również zostaną skrócone o ten sam procent. Tak więc skrócenie kilku milimetrów może być akceptowalne, ale przy użyciu dużych wartości mogą wystąpić problemy.

    • Jeśli zdefiniujesz ten parametr UDA w elemencie głównym zespołu, elementy podrzędne również będą wyświetlane na rysunku w skróconej wersji. Pojawia się to tylko w wymiarach, a nie w znakach elementów, które określają DŁUGOŚĆ.

    • Jeśli zdefiniujesz ten parametr UDA w elemencie podrzędnym, na rysunku w skróconej postaci będzie widoczny tylko ten element podrzędny.

  4. Kliknij Zmień.

Wydłużanie elementu w modelu

Elementy w modelu można wydłużać. W rezultacie rzeczywista długość elementu jest zwiększana na rysunku.

Aby wydłużyć element betonowy na rysunkach zespołów betonowych, należy wprowadzić ujemną wartość skrócenia we właściwościach elementu.

  1. Kliknij dwukrotnie element, aby otworzyć właściwości elementu w panelu właściwości.
  2. Przejdź do sekcji Deformacja.
  3. W polu Skrócenie wprowadź ujemną wartość.

    Na przykład wartość -20 spowodowałaby, że wylany element byłby o 20 jednostek dłuższy na rysunku niż element w modelu.

  4. Kliknij Zmień.

Skracanie elementów w widokach rysunku

Jeśli elementy są duże i nie zawierają ważnych detali, można je skrócić w widokach rysunku przez ich przecięcie.

Elementy są przecinane tylko w pustych obszarach. Jeśli element zawiera ważny detal, np. żebro, element nie jest przecinany w tym obszarze, ponieważ ten obszar nie jest uznawany za pusty.

Istnieje możliwość skracania elementów widok po widoku. Zobacz Skracanie elementów w wybranych widokach.

  1. Na karcie Rysunki i raporty kliknij Właściwości rysunku i wybierz typ rysunku.
  2. Wczytaj właściwości rysunku, które są najbardziej zbliżone do potrzebnych.
  3. Kliknij Tworzenie widoku w drzewie opcji po lewej stronie, wybierz widok i właściwości, które chcesz zmienić, a następnie kliknij Właściwości widoku.
  4. Przejdź do zakładki Atrybuty 2.
  5. W polu Skróć elementy wybierz jedną z następujących opcji:

    • Tak, aby skrócić zarówno w kierunku X, jak i w kierunku Y.

    • Tylko wzdłuż osi x

    • Tylko wzdłuż osi y

  6. W polu Min. długość skracanego elementu i Odstęp skracanych el. wybierz sposób przycinania środkowych regionów elementów w widokach rysunku.

    Opcja Min. długość skracanego elementu określa minimalną długość elementu, który może zostać skrócony. Długość elementu musi być co najmniej dwukrotnością podanej wartości.

    Opcja Odstęp skracanych el. określa odległość między skracanymi elementami na papierze. Można na przykład wypróbować wartość 3.0 mm.

  7. Nadaj opcji Skróć elementy skośne wartość Tak, aby w widokach skracane były też elementy skośne.

    Ustawienie opcji Skróć elementy skośne jako Nie umożliwia cięcie elementów podrzędnych, które są skośne o mniej niż 5,7 stopnia względem elementu głównego.

  8. Aby zapisać zmiany, kliknij Zapisz.
  9. Kliknij Zamknij.
  10. Kliknij Zapisz, aby zapisać właściwości rysunku, a następnie przycisk OK i utwórz rysunek.

Powiązane opcje zaawansowane

  • Można wyświetlać symbole skracania na rysunkach, nadając opcjom zaawansowanym XS_DRAW_VERTICAL_VIEW_SHORTENING_SYMBOLS_TO_PARTS i XS_DRAW_HORIZONTAL_VIEW_SHORTENING_SYMBOLS_TO_PARTS wartość TRUE za pośrednictwem menu Plik > Ustawienia > Opcje zaawansowane > Właściwości rysunku.

  • Wyglądem symbolu skróceń widoku można także sterować za pomocą opcji zaawansowanych XS_SHORTENING_SYMBOL_COLORRGB, XS_SHORTENING_SYMBOL__LINETYPEoraz XS_SHORTENING_SYMBOL__ZIGZAG.

Przykłady

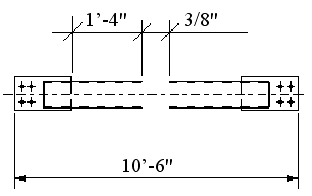

Poniżej pokazano przykład elementu przed i po skróceniu. Należy pamiętać, że szerokość jest taka sama dla elementu skróconego i bez skróceń. Min. długość skracanego elementu wynosi 1' 4", a długość skrócenia to 3/8".

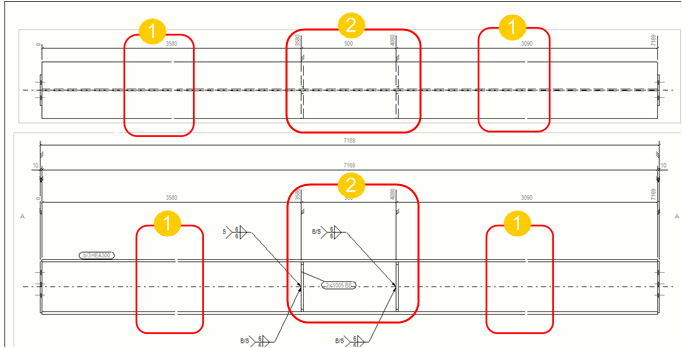

W poniższym przykładzie objaśniono znaczenie wartości Min. długość skracanego elementu, Odstęp skracanych el., oraz obszaru, który nie jest uznawany za pusty w elemencie i dlatego element nie jest przycięty. Pole Min. długość skracanego elementu ma wartość 650, czyli element jest skracany w widoku w odległości wynoszącej 650.

  1. Opcji Odstęp skracanych el. nadano wartość 1. Jest to odległość między skracanymi elementami na papierze (nie w modelu).
  2. Brak wystarczającego pustego obszaru między żebrami i dlatego element nie jest skracany przy wartości Min. długość skracanego elementu.

Poniżej przedstawiono przykład użycia opcji zaawansowanych XS_DRAW_VERTICAL_VIEW_SHORTENING_SYMBOLS_TO_PARTS i XS_SHORTENING_SYMBOL_WITH_ZIGZAG.

Wydłużanie skróconych elementów w widokach rysunku

Skrócone widoki rysunku można rozciągać w celu wypełnienia pustych obszarów rysunku.

Po wyskalowaniu widoków rysunku i wybraniu rozmiaru rysunku Tekla Structures może rozciągnąć skrócone widoki w celu wypełnienia pustych obszarów rysunku.

  1. Na karcie Rysunki i raporty kliknij Właściwości rysunku i wybierz typ rysunku.
  2. Wczytaj właściwości rysunku, które są najbardziej zbliżone do potrzebnych.
  3. Kliknij Układ i przejdź do zakładki Inne.
  4. Nadaj opcji Rozszerz elementy skrócone do granic arkusza wartość Tak.
  5. Aby zapisać zmiany, kliknij Zapisz.
  6. Kliknij OK i utwórz rysunek.
