Definiowanie automatycznych właściwości zbrojeń i siatek zbrojeniowych

Można określić zawartość wyświetlaną w prętach i siatkach zbrojeniowych oraz sposób pokazywania tych obiektów na rysunkach zespołów betonowych i rysunkach zestawczych. To samo można zrobić w przypadku sąsiednich zbrojeń.

Na karcie Rysunki i raporty kliknij Właściwości rysunku i wybierz typ rysunku.
Wczytaj właściwości rysunku, które są najbardziej zbliżone do potrzebnych.
Rysunki pojedynczych elementów, zespołów i zespołów betonowych: Kliknij Tworzenie widoku w drzewie opcji po lewej stronie, wybierz widok i właściwości, które chcesz zmienić, a następnie kliknij Właściwości widoku.
Kliknij Zbrojenie (lub Zbrojenie sąsiednie).
Na zakładce Zawartość pręta określ prezentację pręta, symbol końca pręta oraz widoczność prętów i linii.
Na zakładce Widok pręta wybierz kolor oraz typ widocznych i niewidocznych linii.
Można użyć koloru standardowego lub koloru niestandardowego RGB.
Na zakładce Zawartość siatki określ prezentację krat, symbole krat oraz widoczność siatek, drutów, prętów i linii.
Na zakładce Widok siatki wybierz kolor oraz typ widocznych i niewidocznych linii.
Można użyć koloru standardowego lub koloru niestandardowego RGB.
Na zakładce Zespół zbrojenia ustaw widoczność zespołów zbrojenia, prezentację zespołów zbrojenia, kolor oraz typ widocznych linii oraz wybierz ustawienia symbolu siatki.
Można użyć koloru standardowego lub koloru niestandardowego RGB.
Rysunki zestawcze: Kliknij OK.
Kliknij Znak zbrojenia (lub Znak zbrojenia sąsiedniego), dodaj elementy, które chcesz umieścić w znaku, a następnie dostosuj wygląd znaku.
Rysunki pojedynczych elementów, zespołów i zespołów betonowych: Kliknij Zapisz, aby zapisać właściwości widoku. Następnie kliknij Zamknij, aby wrócić do właściwości rysunku.
Rysunki zestawcze: Kliknij OK.
Kliknij Zapisz, aby zapisać właściwości rysunku, a następnie przycisk OK i utwórz rysunek.

Wskazówka:

Prezentację prętów zbrojeniowych wskazujących w kierunku od rysunku można zmieniać. Można dostosować symbole gięcia prętów zbrojeniowych (krzyż, okrąg, wypełniony okrąg), edytując plik symboli bent.sym, który w domyślnym środowisku znajduje się w folderze ..\ProgramData\Trimble\Tekla Structures\<version>\\environments\common\symbols. Alternatywnie można w tym samym folderze utworzyć nowy plik symboli, np. my_new_symbols.sym, oraz wprowadzić w nim następujący łańcuch, aby był używany w pliku rebar_config.inp: BentSymbolFile=my_new_symbols.sym
Jeśli chcesz, aby elementy osadzone były widoczne, a zbrojenia ukryte, użyj opcji zaawansowanej XS_HIDDEN_LINES_UNHIDE_EMBEDDED.

Przykład: przedstawienia zbrojeń

Poniżej przedstawiono przykłady prezentacji zbrojenia z różnymi opcjami prezentacji wybranymi na zakładce Zawartość pręta w oknie właściwości Zbrojenie lub Zbrojenie sąsiednie.


Ustawienie	Przykład
pojedyncza linia
pojedyncza linia z pełnymi końcami
podwójne linie
podwójne linie z pełnymi końcami
wypełniona linia
pręt
obrys

Przykład: ukrywanie linii prętów zbrojeniowych na rysunkach

Na rysunkach zespołów betonowych można ukryć linie prętów zbrojeniowych za innymi prętami i elementami. Poniżej przedstawiono kilka przykładowych sposobów prezentacji prętów zbrojeniowych po wybraniu różnych ustawień na zakładce Zawartość pręta w oknie właściwości Zbrojenie lub Zbrojenie sąsiednie.


Ustawienie	Przykład

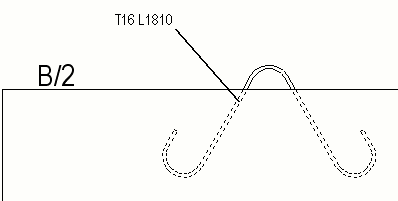

Ukryj linie za elementami jest zaznaczone. Linie prętów zbrojeniowych są ukryte za innymi elementami. Na obrazie ukryte linie prętów i pokazane przerywane.
Ukryj linie za pozostałymi prętami zbrojeniowymi jest zaznaczone. Linie prętów zbrojeniowych są ukryte za innymi liniami prętów zbrojeniowych. Na obrazie ukryte linie prętów i pokazane przerywane.

Przykład: Przedstawienie zespołu zbrojenia

Poniżej przedstawiono kilka przykładowych sposobów prezentacji zespołów zbrojenia po wybraniu różnych ustawień na zakładce Zespół zbrojenia w oknie właściwości Zbrojenie lub Zbrojenie sąsiednie.



Obrys jest zaznaczone. Wszystkie podzespoły zespołu zbrojenia są przedstawione w postaci pól obrysu.
Jako pojedyncze obiekty zbrojenia jest zaznaczone. Widoczne są wszystkie obiekty zbrojenia w zespole zbrojenia i podzespołach.
Podzespoły jako obrys, najwyższy poziom jako pojedyncze obiekty zbrojenia jest zaznaczone. Wszystkie podzespoły są przedstawione w postaci obrysu, a najwyższy poziom zespołu zbrojenia jest przedstawiony jako pojedyncze obiekty zbrojenia.
