Można określić zawartość, która będzie wyświetlana w elemencie, oraz sposób pokazywania elementu.

1. Na karcie Rysunki i raporty kliknij Właściwości rysunku i wybierz typ rysunku.
2. Wczytaj właściwości rysunku, które są najbardziej zbliżone do potrzebnych.
3. Rysunki pojedynczych elementów, zespołów i zespołów betonowych: Kliknij Tworzenie widoku w drzewie opcji po lewej stronie, wybierz widok i właściwości, które chcesz zmienić, a następnie kliknij Właściwości widoku..
4. Kliknij Element.
5. Na karcie Zawartość wybierz sposób reprezentacji elementu, określ, czy mają być wyświetlane kontury wewnętrzne, linie ukryte, własne linie niewidoczne, linie środkowe i linie odniesienia oraz jakie dodatkowe oznaczenia mają być wyświetlane.

   Linia odniesienia to linia między punktami, z której jest tworzony element.

   Zwróć uwagę, że Strefa graniczna jest opcją przydatną w przypadku złożonych elementów ze strefą maksymalną, która zawiera dużą liczbę wielokątów spowalniających wyświetlanie rysunków, ponieważ Strefa graniczna przyspiesza wyświetlanie rysunków.

6. Na Wygląd zakładce wybierz kolor i typ widocznych linii, linii ukrytych, linii odniesienia, linii przekroju, własnych linii ukrytych i osi.

   Można użyć koloru standardowego lub koloru niestandardowego RGB.

   XS_CENTER_LINE_TYPE zastępuje typ linii środkowej ustawiony we właściwościach rysunku, widoku lub obiektu. XS_SECTION_LINE_COLOR_RGB zastępuje kolor linii przekroju ustawiony we właściwościach rysunku, widoku lub obiektu.

7. Na karcie Wypełnienie określ właściwości wypełnienia elementów i przekrojów.
8. W zależności od typu rysunku wykonaj jedną z następujących czynności:
   • Rysunki pojedynczych elementów, zespołów i zespołów betonowych: Kliknij Zapisz, aby zapisać właściwości widoku. Następnie wróć do właściwości rysunku, klikając Zamknij.
   • Rysunki zestawcze: Kliknij OK, aby powrócić do właściwości rysunku.
9. Kliknij Zapisz, aby zapisać właściwości rysunku, a następnie przycisk OK i utwórz rysunek.

Przykład: prezentacja elementów

Poniżej znajduje się kilka przykładów wyglądu elementów i elementów specjalnych po wybraniu różnych ustawień w oknie dialogowym Właściwości widoku.

Ustawienie	Przykład

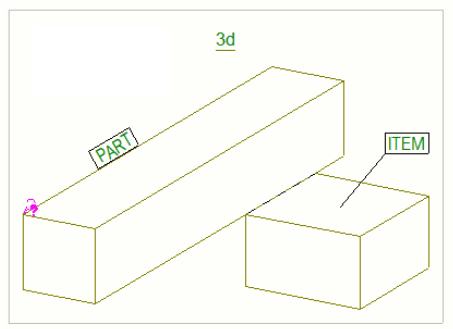

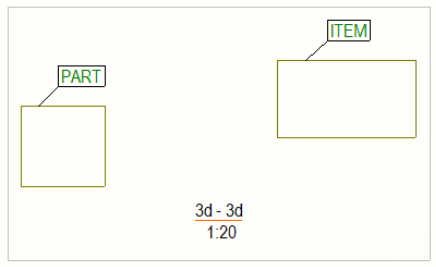

Dla opcji Prezentacja wybrane jest ustawienie Obrys.

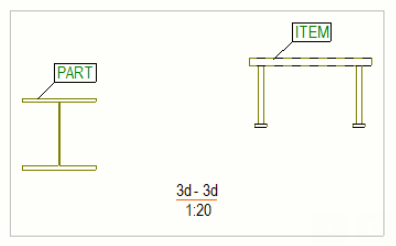

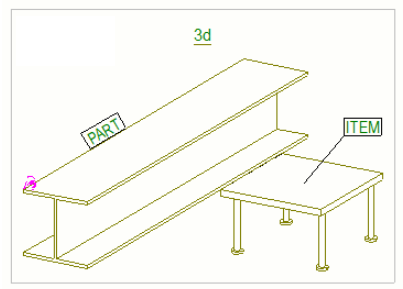

Dla opcji Prezentacja wybrane jest ustawienie Dokładny.

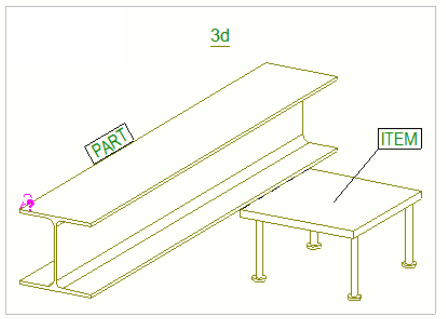

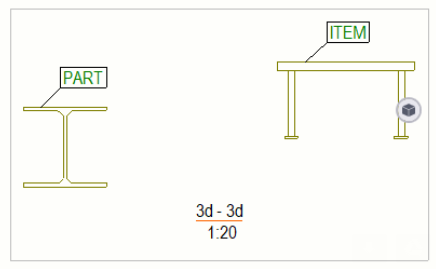

Fazowanie krawędzi jest wybrane w Dodatkowe znaki.
Dla opcji Prezentacja wybrane jest ustawienie Symbol.
Dla opcji Prezentacja wybrane jest ustawienie Symbol z profilem częściowym. Można zmienić ustawienia profilu częściowego Długość i Offset od punktu środkowego. W pierwszym przykładzie po prawej stronie używane są wartości domyślne. W drugim przykładzie zostały dostosowane zarówno długość, jak i odsunięcie.
Dla opcji Prezentacja wybrane jest ustawienie Strefa graniczna.
Dla opcji Prezentacja wybrane jest ustawienie Strefa graniczna.
Dla opcji Prezentacja wybrane jest ustawienie Strefa podstawowa.
Prezentacja ma wartość Dokładny, a Offset symbolu ma wartość 0.00. Oś jest zaznaczone.
Prezentacja ma wartość Dokładny, a Offset symbolu ma wartość 10.00. Oś jest zaznaczone.
Opcja Linie ukryte nie jest zaznaczona. Linie ukryte dla innych elementów nie są wyświetlane.
(1) Linie ukryte są zaznaczone. Rysowane są własne linie ukryte elementu oraz linie ukryte elementu znajdujące się za innymi elementami. (2) Własne linie ukryte są zaznaczone. Linie ukryte dla elementów zakrytych przez sam element są wyświetlane.
