Istnieje możliwość powiększenia wąskich wymiarów, aby ułatwić ich odczytanie.
Włączenie funkcji powiększania wymiarów powoduje zwiększanie rozmiaru wymiarów węższych niż ustawiony limit. Przy większej liczbie powiększonych wymiarów Tekla Structures rozmieszcza je automatycznie. Włączenie funkcji powiększania obejmuje wybór limitu powiększenia i skali powiększenia, włączenie powiększania oraz ustawienie kierunku, początku, szerokości, pozycji i wysokości powiększonych wymiarów.
W rysunkach pojedynczego elementu, zespołu i zespołu betonowego można zapisać właściwości powiększania wymiarów na poziomie obiektu w otwartym rysunku do pliku właściwości wymiarów, po czym używać pliku do modyfikowania reguł wymiarowania.
Ograniczenie: powiększanie działa tylko przy długich liniach odsyłaczy wymiarów. Ustaw Krótka linia przedłużenia na Nie we właściwościach wymiaru.
-
W menu Plik kliknij kolejno i przejdź do ustawień Wymiary rysunku.
-
W polu Limit powiększenia wprowadź wartość graniczną powiększenia.
-
Wybierz Papier lub Model jako metodę skalowania powiększenia.
W przypadku wybrania opcji Papier limit powiększenia jest mnożony przez skalę widoku. Jeśli np. skala wynosi 1:10, a limit 10 mm, będą powiększane wszystkie wymiary mniejsze niż 100 mm.
W przypadku wybrania opcji Model wszystkie wymiary mniejsze niż 10 mm można powiększać niezależnie od skali rysunku.
-
Kliknij OK.
-
Otwórz rysunek i kliknij dwukrotnie wymiar.
-
W sekcji Linia wymiarowa ustaw Krótka linia przedłużenia na Nie.
-
W sekcji Powiększenie włącz powiększenie, ustawiając wartość Powiększ krótkie wymiary na Określony.
-
Wyznacz wartości opcji Kierunek, Źródło, Szerokość, Pozycja i Wysokość.
-
U góry okna wpisz nazwę pliku właściwości wymiarów i kliknij Zapisz.
-
Jeśli chcesz zmodyfikować bieżący wymiar, kliknij Zmień. W przeciwnym razie zamknij okno dialogowe.
Istnieje plik właściwości wymiarów zawierający ustawienia powiększenia, który można wczytać później albo wykorzystać w regułach wymiarowania.
Przykład

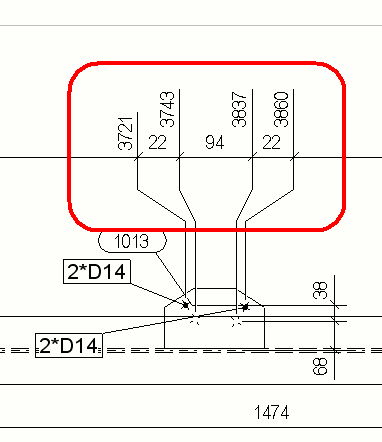

Poniżej znajduje się przykład powiększonych wymiarów:
