Właściwości obiektów zbrojenia na rysunkach

Opcje we właściwościach zbrojenia, właściwościach prętów i właściwościach siatki zbrojeniowej służą do sprawdzania i modyfikowania widoczności, wyglądu i zawartości prętów, zespołu zbrojenia i siatki zbrojeniowej. Właściwości sąsiedniego zbrojenia są takie same jak w przypadku właściwości zbrojenia.

Aby otworzyć właściwości zbrojenia:

Na karcie Rysunki i raporty kliknij Właściwości rysunku, wybierz typ rysunku i przejdź do właściwości zbrojenia.
Na otwartym rysunku kliknij dwukrotnie ramkę widoku rysunku, a następnie wybierz Zbrojenie w drzewie opcji.
Na otwartym rysunku kliknij dwukrotnie tło rysunku, a następnie przejdź do właściwości zbrojenia.
Na otwartym rysunku kliknij zbrojenie. Jeśli panel właściwości nie jest otwarty, kliknij dwukrotnie zbrojenie.
Na liście obiektów w panelu właściwości wybierz opcję Zbrojenie lub Siatka zbrojeniowa.
Na otwartym rysunku przejdź do pola Szybkie uruchamianie, zacznij wpisywać właściwości zbrojenia, a następnie wybierz Właściwości rysowanego zbrojenia na liście. Jeśli zamiast tego chcesz otworzyć okno właściwości siatki, zacznij wpisywać właściwości siatki, a następnie wybierz Właściwości rysunku siatki zbrojeniowej.

W poniższej tabeli wymieniono wszystkie właściwości zbrojenia na wszystkich poziomach właściwości (rysunek, widok, obiekt).


Opcja	Opis
Zapisywanie, wczytywanie i szukanie właściwości w panelu właściwości	Aby wczytać istniejące właściwości, wybierz je na liście. Aby zapisać zmienione właściwości, kliknij przycisk . Można również zapisać właściwości pod inną nazwą. Aby wyszukać właściwość, zacznij wpisywać nazwę właściwości.
Widoczność linii	Kliknij przycisk oka, aby aktywować lub dezaktywować opcje.
Linie za elementami Ukryj linie za elementami (właściwości poziomu widoku i rysunku)	Ukrywanie linii za elementami. Jest to przydatne np. w przypadku śrub podnośnikowych, gdzie pręt zbrojeniowy znajduje się częściowo na zewnątrz elementu. Jeśli chcesz, aby elementy osadzone były widoczne, a zbrojenia ukryte, użyj opcji zaawansowanej XS_HIDDEN_LINES_UNHIDE_EMBEDDED.
Linie za pozostałym zbrojeniem Ukryj linie za pozostałymi prętami zbrojeniowymi (właściwości poziomu widoku i rysunku)	Ukrywanie linii za pozostałymi liniami prętów zbrojeniowych.
Zawartość, widoczność i przedstawienie zbrojenia:
Widoczność wszystkich prętów zbrojeniowych	To ustawienie jest dostępne tylko na poziomie rysunku i widoku. Widoczne wyświetla pręty. Niewidoczne nie pokazuje prętów.
Typ prezentacji Prezentacja (właściwości poziomu widoku i rysunku)	pojedyncza linia rysuje pojedynczą linię z zaokrąglonymi zagięciami. pojedyncza linia z pełnymi końcami rysuje pojedynczą linię dla prętów równoległych i z pełnymi końcami dla prętów prostopadłych. podwójne linie rysuje obrys pręta z zaokrąglonymi zagięciami. podwójne linie z pełnymi końcami rysuje obrys pręta z zaokrąglonymi zagięciami i wypełnionymi końcami pręta. wypełniona linia rysuje przestrzenny pręt z zaokrąglonymi zagięciami. pręt rysuje pojedynczą linię bez zaokrąglonych zagięć.
Widoczność prętów zbrojeniowych w grupie	To ustawienie jest dostępne tylko na poziomie rysunku i widoku. wszystko pokazuje wszystkie pręty w grupie lub siatce. pierwszy pręt pokazuje tylko pierwszy pręt w grupie lub siatce. ostatni pręt pokazuje tylko ostatni pręt w grupie lub siatce. pierwszy i ostatni pokazuje pierwszy i ostatni pręt w grupie lub siatce. pręt w środku grupy pokazuje jeden pręt w środku grupy lub siatki. dwa pręty w środku grupy pokazuje dwa pręty w środku grupy lub siatki. dostosowana oznacza, że użytkownik określa położenie jedynego widocznego pręta zbrojeniowego. Dotyczy tylko grup prętów.
Zakończenie proste Symbol na prostym końcu (właściwości poziomu widoku i rysunku)	Wybierz symbole, które będą używane na prostych końcach. Symbole końca prętów zbrojeniowych są zawsze rysowane linią ciągłą, niezależnie od wybranego typu linii zbrojenia. Dotyczy tylko prętów zbrojeniowych.
Zakończenie z hakiem Symbol na zagiętym końcu (właściwości poziomu widoku i rysunku)	Wybierz symbole, które będą używane na zakończeniach z hakiem. Dotyczy tylko prętów zbrojeniowych. Symbole końca prętów zbrojeniowych są zawsze rysowane linią ciągłą, niezależnie od wybranego typu linii zbrojenia.
Zawartość, widoczność i przedstawienie siatki:
Widoczność wszystkich siatek	To ustawienie jest dostępne tylko na poziomie rysunku i widoku. Opcja Widoczne wyświetla siatki na rysunku. Opcja Niewidoczne ukrywa siatki na rysunku.
Typ prezentacji Prezentacja (właściwości poziomu widoku i rysunku)	pojedyncza linia rysuje pojedynczą linię z zaokrąglonymi zagięciami. pojedyncza linia z pełnymi końcami rysuje pojedynczą linię dla prętów równoległych i z pełnymi końcami dla prętów prostopadłych. podwójne linie rysuje obrys pręta z zaokrąglonymi zagięciami. podwójne linie z pełnymi końcami rysuje obrys pręta z zaokrąglonymi zagięciami i wypełnionymi końcami pręta. wypełniona linia rysuje przestrzenny pręt z zaokrąglonymi zagięciami. pręt rysuje pojedynczą linię bez zaokrąglonych zagięć. obrys pokazuje kształt siatki za pomocą prostokątnego lub wielobocznego obrysu i linii przekątnej. Opcja ta dotyczy tylko siatek zbrojeniowych. obrys (ignoruj otwory) ignoruje otwory i rysuje nad nimi. Opcja ta dotyczy tylko siatek zbrojeniowych.
Pręty podłużne Widoczność prętów podłużnych (właściwości poziomu widoku i rysunku) Pręty poprzeczne Widoczność krzyżujących się prętów (właściwości poziomu widoku i rysunku)	wszystko pokazuje wszystkie pręty w grupie lub siatce. pierwszy pręt pokazuje tylko pierwszy pręt w grupie lub siatce. ostatni pręt pokazuje tylko ostatni pręt w grupie lub siatce. pierwszy i ostatni pokazuje pierwszy i ostatni pręt w grupie lub siatce. pręt w środku grupy pokazuje jeden pręt w środku grupy lub siatki. dwa pręty w środku grupy pokazuje dwa pręty w środku grupy lub siatki. dostosowana oznacza, że użytkownik określa położenie jedynego widocznego pręta zbrojeniowego. Ma zastosowanie wyłącznie do siatek.
Symbol siatki	Definiowanie używanego symbolu siatki zbrojeniowej. Symbol siatki zbrojeniowej pojawia się na środku linii przekątnej. Symbol 1 Symbol 2 Symbol 3
Rozmiar symbolu siatki	Definiowanie rozmiaru symbolu siatki zbrojeniowej.
Właściwości linii zbrojenia i siatki:
Linie widoczne	Definiowanie koloru i typu widocznych linii. Można użyć koloru standardowego lub koloru niestandardowego RGB. Symbole końca prętów zbrojeniowych są zawsze rysowane linią ciągłą, niezależnie od wybranego typu linii zbrojenia.
Linie ukryte	Definiowanie koloru i typu ukrytych linii. Można użyć koloru standardowego lub koloru niestandardowego RGB.
Właściwości Zespół zbrojenia:
Widoczność zespołów zbrojenia	To ustawienie jest dostępne jedynie we właściwościach na poziomie widoku. Widoczne pokazuje zespoły zbrojenia. Niewidoczne powoduje, że zespoły zbrojenia nie są wyświetlane.

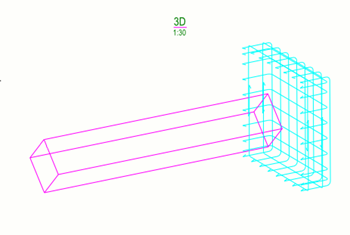

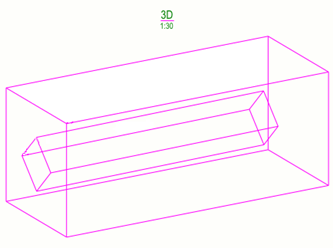

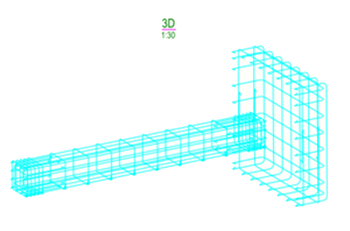

Zbrojenie Prezentacja	To ustawienie jest dostępne tylko na poziomie widoku. Obrys: Wszystkie podzespoły zespołu zbrojenia są przedstawione w postaci pól obrysu. Jako pojedyncze obiekty zbrojenia: Widoczne są wszystkie obiekty zbrojenia w zespole zbrojenia i podzespołach. Podzespoły jako obrys, najwyższy poziom jako pojedyncze obiekty zbrojenia: Wszystkie podzespoły są przedstawione w postaci obrysu, a najwyższy poziom zespołu zbrojenia jest przedstawiony jako pojedyncze obiekty zbrojenia.
Linie widoczne	Definiowanie koloru i typu widocznych linii w zespołach zbrojenia. Można użyć koloru standardowego lub koloru niestandardowego RGB. Symbole końca prętów zbrojeniowych są zawsze rysowane linią ciągłą, niezależnie od wybranego typu linii zbrojenia.
Symbol siatki	To ustawienie jest dostępne tylko na poziomie widoku. Definiowanie symbolu siatki zbrojeniowej używanego w zespołach zbrojenia. Symbol siatki zbrojeniowej pojawia się na środku linii przekątnej. Symbol 1 Symbol 2 Symbol 3
Rozmiar symbolu siatki	To ustawienie jest dostępne tylko na poziomie widoku. Definiuje rozmiar symbolu siatki w zespołach zbrojenia.

Dodatkowe metody modyfikacji zbrojenia

Poza zmianą ustawień w oknie właściwości Zbrojenie istnieją następujące dodatkowe sposoby modyfikacji zbrojenia:

Powiększenie symboli zagięcia i końca (w jednostkach rysunku) można uzyskać za pomocą opcji zaawansowanych XS_REBAR_BEND_MARK_SYMBOL_MIN_SIZE i XS_REBAR_END_SYMBOL_MIN_SIZE w menu Plik > Ustawienia > Opcje zaawansowane > Detalowanie konstrukcji betonowej.
Aby zmienić kierunek symboli końca, należy użyć opcji zaawansowanej XS_REBAR_REVERSE_END_SYMBOLS w Plik > Ustawienia > Opcje zaawansowane > Detalowanie konstrukcji betonowej.
Schematy gięcia prętów zbrojeniowych, zaokrąglenia wymiarów prętów, symbole siatek, strun i elementów niezwiązanych oraz wygląd szkiców zbrojenia można zmieniać w pliku rebar_config.inp.
