Ustawienia drukowania w oknie dialogowym Drukuj rysunki (stara metoda drukowania)

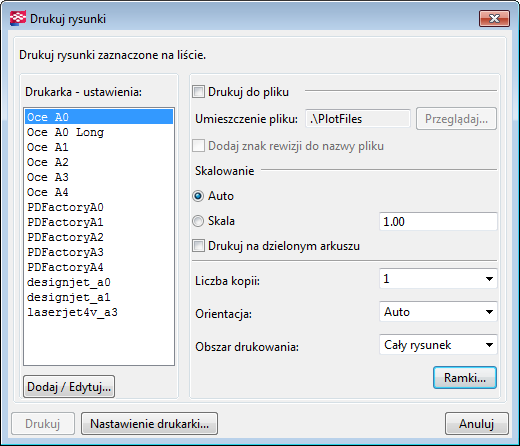

W oknie dialogowym Drukuj rysunki znajdują się opcje umożliwiające skonfigurowanie drukowania. To okno dialogowe jest wyświetlane wyłącznie w przypadku nadania opcji zaawansowanej XS_USE_OLD_PLOT_DIALOG wartości TRUE w menu Plik > Ustawienia > Opcje zaawansowane > Drukowanie.


Ustawienie	Opis
Drukuj do pliku	Umożliwia drukowanie rysunku do pliku.
Dodaj znak rewizji do nazwy pliku	Umożliwia dodanie ostatniej rewizji drukowanego rysunku do nazwy pliku. Numer rewizji jest używany domyślnie. Jednak w przypadku wybrania dla opcji zaawansowanej XS_SHOW_REVISION_MARK_ON_DRAWING_LIST ustawienia `TRUE` używany jest znak rewizji.
Skalowanie	Użycie opcji Auto powoduje dostosowanie rysunku do formatu określonego przez opcję Obszar drukowania hb tj. dopasowanie go do papieru. Jest to przydatne np. w przypadku drukowania szkiców na papierze A4. Używając tej opcji, można uwzględnić na wydruku całą zawartość, ale dostosowanie do formatu określonego przez opcję Obszar drukowania hb może wpłynąć na skalę rysunku. W przypadku zastosowania opcji Auto jeśli format rysunku będzie mniejszy niż rozmiar papieru rysunek zostanie przeskalowany w górę w celu wypełnienia obszaru określonego przez opcję Obszar drukowania h*b, z zachowaniem proporcji. Wprowadzenie dokładnej skali w polu Skala powoduje ręczne przeskalowanie rysunku do zdefiniowanej skali. Przykłady dotyczące opcji Skala: 1.0 = 100%, 0.9 = 90%
Drukuj na dzielonym arkuszu	Umożliwia wydrukowanie rysunku na wieku mniejszych arkuszach.
Liczba kopii	Umożliwia zdefiniowanie liczby kopii.
Orientacja	Użycie opcji Auto powoduje zorientowanie rysunku w sposób zapewniający dostosowanie do papieru. W przypadku użycia opcji Poziomy rysunek jest drukowany poziomo, tak jak jest wyświetlony na ekranie. W przypadku użycia opcji Pionowy rysunek jest drukowany pionowo.
Obszar drukowania	Wybranie opcji Cały rysunek powoduje wydrukowanie całego rysunku. Wybranie opcji Widoczny obszar powoduje wydrukowanie obszaru widocznego w bieżącym oknie rysunku.
Dodaj / Edytuj...	Umożliwia dodawanie lub usuwanie instancji drukarki bądź modyfikowanie ich ustawień.
Ramki...	Umożliwia otwarcie okna dialogowego, w którym można określić, czy mają być drukowane ramki i znaczniki gięcia.
Ustawienie drukarki...	Umożliwia otwarcie okna dialogowego konfiguracji drukowania systemu Windows, w którym można zmienić ustawienia drukowania wyłącznie dla bieżącej sesji programu Tekla Structures. Zmiany nie zostaną trwale zapisane w drukarce.
