Edycja tabel w Edytorze szablonów

Jeśli wymagana jest edycja tabeli w układzie rysunku, można otworzyć ją w Edytorze szablonów (TplEd). W Edytorze szablonów tabele układu rysunku nazywane są szablonami.

Można otwierać tylko tabele i szablony utworzone lub zapisane w Edytorze szablonów w wersji 3.2 lub nowszej.

Jeśli Twoje szablony znajdują się w folderze chronionym, są przeznaczone tylko do odczytu, ponieważ w folderze chronionym nie można zapisywać zmienionych szablonów. W takim przypadku musisz uruchomić Tekla Structures jako administrator.

Na rysunku kliknij dwukrotnie tabelę, którą chcesz zmienić.

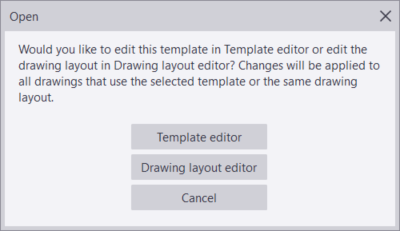

Zostanie wyświetlone następujące okno dialogowe:
Kliknij Edytor szablonów.

Tekla Structures uruchomi Edytor szablonów, w którym pojawi się wybrany szablon.
Zmień szablon:
- Aby zmodyfikować właściwości pola wartości, kliknij dwukrotnie pole wartości, dostosuj właściwości i kliknij OK.
  Na przykład zmień nazwę pola wartości, rozmiar czcionki i dozwoloną długość tekstu. Nazwa pola wartości będzie wyświetlana w przeglądarce zawartości i w szablonie.

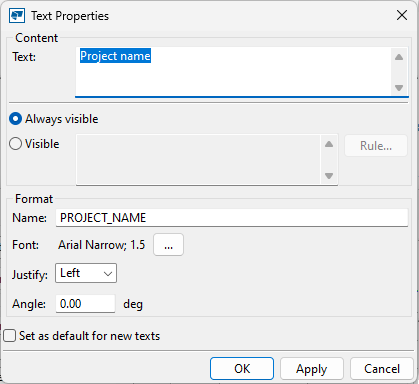

- Aby zmodyfikować właściwości tekstu, kliknij dwukrotnie tekst, dostosuj właściwości i kliknij OK.
  Na przykład wprowadź nazwę obiektu tekstowego i zmień rozmiar czcionki. Nazwa będzie wyświetlana w przeglądarce zawartości.
  Podczas dodawania zawartości do szablonu zwróć uwagę na przeglądarkę zawartości po lewej stronie. Pokazuje dodane obiekty zawartości i umożliwia szybkie wybieranie obiektów zawartości oraz pracę z nimi. Po wybraniu obiektu w przeglądarce zawartości jest on również wybierany w szablonie.
- Można zmienić kolor obiektu tekstowego. Aby to zrobić, kliknij dwukrotnie obiekt tekstowy w szablonie, a we właściwościach obiektu kliknij przycisk obok ustawienia czcionki. Następnie kliknij pole koloru i wybierz kolor standardowy lub kolor niestandardowy.
- Aby szablon wyglądał ładniej możesz dostosować jego zawartość, zmieniając położenie etykiet i pól wartości, przycinając wiersze lub dodając linie aby rozróżnić kolumny i wiersze. Przycięcie usuwa niepotrzebne miejsce z otoczenia wierszy.
  - Aby przyciąć wiersz, zaznacz wiersz, kliknij prawym przyciskiem myszy, wybierz polecenie Przytnij, a następnie wybierz żądaną opcję przycinania.
  - W razie potrzeby przeciągnij etykiety tekstowe i pola wartości, aby zmienić ich położenie.
  - Narysuj linie w szablonie między kolumnami i wierszami za pomocą narzędzi graficznych.
  - Kliknij dwukrotnie utworzone obiekty, aby zmienić kolor i inne właściwości.

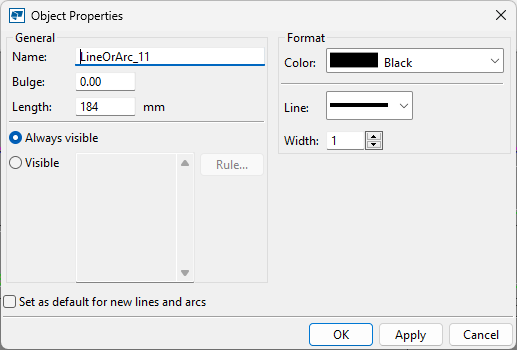

    Na przykład kliknij dwukrotnie ramkę i dostosuj właściwości linii ramki.

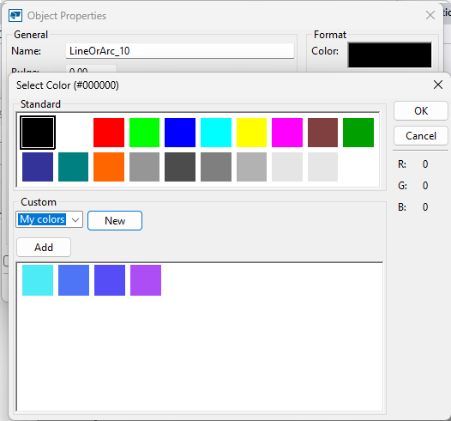

    Można zmienić kolor kształtu obiektu. Aby to zrobić, kliknij dwukrotnie obiekt kształtu, np. linię, a następnie we właściwościach obiektu kliknij pole koloru i wybierz niestandardowy kolor.
Zapisz zmiany, wybierając Plik > Zapisz lub Zapisz jako, aby wybrać inny folder, np. folder modelu.

Więcej informacji na temat Edytora szablonów zawiera dokument Podręcznik użytkownika Edytora szablonów w formacie PDF. Tekla Structures Dokumentacja PDF Tekla Structures.

Poniżej pokazano przykładowy wygląd tabeli na rysunku i w Edytorze szablonów. Górny przykład przedstawia tabelę rewizji i blok tytułowy na rysunku, a dolny pokazuje te same tabele w Edytorze szablonów. Tabela rewizji znajduje się nad blokiem tytułowym i jest z nim powiązana w układzie.

Szczegółowe informacje odnośnie umieszczania szablonów w układzie rysunku zawiera temat Tworzenie i edytowanie układów rysunku.
