Właściwości znaków na rysunkach

We właściwościach znaku różnych typów znaków można przeglądać i zmieniać ustawienia, które wpływają na zawartość, umieszczenie i wygląd. Można dostosować właściwości znaków przed utworzeniem rysunku oraz na rysunku już otwartym.

Nie wszystkie wymienione ustawienia są dostępne dla wszystkich typów znaków. Ponadto właściwości znaków we właściwościach rysunku i na poziomie widoku w pewnym stopniu różnią się od właściwości w panelu właściwości lub mogą być nazwane w inny sposób.

Aby uzyskać szczegółowe informacje na temat ręcznego dodawania znaków, zobacz Ręczne dodawanie znaków elementów na rysunkach i Ręczne dodawanie znaków zbrojenia na rysunkach.

Aby otworzyć właściwości znaku w panelu właściwości lub w oknie dialogowym:

Na otwartym rysunku kliknij znak. Jeśli panel właściwości nie jest otwarty, kliknij dwukrotnie znak.
Otwórz okno dialogowe właściwości znaku, wybierając typ znaku na liście obiektów panelu właściwości rysunku. Aby to zrobić, nie zaznaczaj żadnych obiektów na rysunku.
Aby otworzyć okno dialogowe właściwości znaku, w polu Szybkie uruchamianie zacznij wpisywać właściwości znaku, a następnie wybierz właściwości dla żądanych znaków na wyświetlonej liście.

Na poziomie rysunku i widoku można otworzyć właściwości znaku w dowolny z następujących sposobów:

Na zakładce Rysunki i raporty kliknij Właściwości rysunku, wybierz typ rysunku i przejdź bezpośrednio do właściwości znaku, klikając przycisk odpowiedniego znaku (rysunki zestawcze) lub przejdź do właściwości widoku rysunku, a następnie kliknij odpowiedni znak w drzewie opcji (inne typy rysunków).
Na otwartym rysunku kliknij dwukrotnie tło rysunku, a następnie przejdź bezpośrednio do właściwości znaku, klikając przycisk odpowiedniego znaku (rysunki zestawcze) lub przejdź do właściwości widoku i kliknij odpowiedni znak w drzewie opcji.
Na otwartym rysunku przejdź do Rysunek > Właściwości, wybierz Widok i kliknij odpowiedni znak w drzewie opcji.

Właściwości znaku w panelu właściwości

Większość właściwości wymienionych poniżej jest również dostępna na poziomie rysunku i widoku.


Ustawienie	Opis
Zapisywanie, wczytywanie i szukanie właściwości w panelu właściwości	Aby wczytać istniejące właściwości, wybierz je na liście. Aby zapisać zmienione właściwości, kliknij przycisk . Można również zapisać właściwości pod inną nazwą. Aby wyszukać właściwość, zacznij wpisywać nazwę właściwości.
Znak

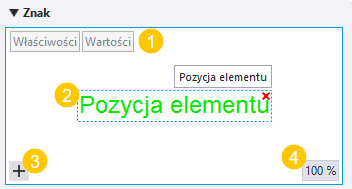

Widok edytora znaków	(1) Kliknij przycisk Właściwości lub Wartości, aby wyświetlić nazwę właściwości lub wartość właściwości w widoku edytora znaku. Te przyciski są dostępne podczas edytowania istniejącego znaku. (2) Podgląd znaku przedstawia dodane elementy oraz prezentację wybraną dla znaku. Elementy można przeciągać w inne miejsce. Aby usunąć element, kliknij czerwony przycisk usuwający w prawym górnym rogu elementu. (3) Nowy element. Użyj przycisku Nowy element, aby otworzyć listę elementów i wybrać elementy, które mają zostać dodane do znaku. Dostępne elementy zależą od typu wybranego obiektu. Jeśli znak zawiera już element, w elemencie pojawia się tekst W użyciu. Można również szukać elementów. Jeśli nie znajdziesz żądanego atrybutu użytkownika na liście, możesz wpisać nazwę atrybutu w polu wyszukiwania i nacisnąć klawisz Enter, aby go dodać. Aby uzyskać więcej informacji na temat elementów znaków, zobacz „Elementy znaku w znakach rysunku”. (4) Przycisk % pokazuje bieżący stopień przybliżenia w podglądzie. Można przybliżyć i oddalić obiekt, przewijając środkowym kółkiem myszy. Kliknij przycisk, aby powiększyć do najlepszego dopasowania.
Czcionka
Kolor czcionki, Czcionka, Wysokość czcionki (Ustawienia Czcionka w oknie właściwości widoku i na poziomie rysunku)	Definiowanie typu, koloru i wysokości czcionki używanych w tekstach elementów. Można użyć koloru standardowego lub koloru niestandardowego RGB. Kliknięcie ... powoduje wyświetlenie dodatkowych opcji. Aby zmienić domyślną czcionkę znaku, należy użyć opcji zaawansowanej XS_MARK_FONT.
Ramka wewnętrzna, Ramka zewnętrzna (Ramka wokół elementów i Ramka wokół znaku w oknie właściwości widoku i na poziomie rysunku)
Ramka,Kolor ramki	Definiowanie typu i koloru ramki dla jednego lub kilku elementów albo dla całego znaku. Można użyć koloru standardowego lub koloru niestandardowego RGB. Ustawienie Ramka wewnętrzna jest teraz włączone tylko wtedy, gdy w edytorze wizualnym wybrano element lub wewnętrzną ramkę.
Wartość liczbowa
Jednostki i Format	Zmień jednostki i format elementów długości i średnicy wybranych w widoku edytora.
Tło (Maska tła we właściwościach widoku i poziomu rysunku)	Wybranie opcji Nieprzezroczysty powoduje ukrycie części rysunku, która jest przykryta znakiem. Wybranie opcji Przezroczysty powoduje wyświetlanie części rysunku, która jest przykryta znakiem, przez co na przykład widoczne są elementy rysunku.
Linia odniesienia	Definiowanie typu linii odniesienia i typu strzałki linii oraz określenie sposobu wyświetlania linii odniesienia dla znaków scalonych. Wybierz jeden z następujących typów Linia odniesienia: Linia odniesienia zawsze używa linii odniesienia. Wzdłuż linii lub linii odniesienia próbuje znaleźć miejsce na znak wzdłuż elementu. Jeśli jest to niemożliwe, Tekla Structures używa linii odniesienia. Wzdłuż linii zawsze umieszcza znak wzdłuż elementu. Brak miejsca może spowodować nachodzenie znaku na inne elementy. Wewnątrz elementu, poziomo zawsze umieszcza znak wewnątrz elementu. Wewnątrz elementu, wzdłuż elementu zawsze umieszcza znak wewnątrz elementu, równolegle do osi elementu. Wewnątrz elementu, poziomo lub z linią odniesienia próbuje znaleźć miejsce na znak wewnątrz elementu. Jeśli jest to niemożliwe, Tekla Structures umieszcza znak z linią odniesienia wzdłuż elementu. Wewnątrz elementu, wzdłuż elementu lub z linią odniesienia próbuje znaleźć miejsce na znak wewnątrz elementu i ustawić go równolegle do osi elementu. Jeśli jest to niemożliwe, Tekla Structures umieszcza znak z linią odniesienia wzdłuż elementu. Wzdłuż elementu, wyśrodkowane umieszcza znak elementu wzdłuż powierzchni elementu, na jej środku. Równoległy umieszcza znak równolegle do pręta zbrojeniowego. Linia równoległa lub odniesienia umieszcza znak równolegle do linii pręta zbrojeniowego. W razie braku miejsca na znak jest tworzona linia odniesienia.
Znaki scalone Znak grupy prętów	W przypadku scalania znaków lub dodawania znaków grupy prętów wybierz jedną z następujących opcji Znaki scalone lub Znak grupy prętów: Jedna linia odniesienia do grupy tworzy jedną linię odniesienia dla grupy obiektów. Jedna linia odniesienia na wiersz scala znaki i tworzy jedną linię odniesienia dla rzędu obiektów. Równoległe linie odniesienia scala znaki i tworzy równoległe linie odniesienia. Linie odniesienia do jednego punktu scala znaki i rysuje wszystkie linie odniesienia do jednego punktu. Prostopadłe linie odniesienia umożliwia tworzenie znaków z prostopadłymi liniami odniesienia do grup prętów. Tworzy znaki z liniami odniesienia dla każdego pręta w płaszczyźnie grupy. Linia odniesienia do pierwszego i ostatniego umożliwia tworzenie znaków z prostopadłymi liniami odniesienia do grup prętów. Tworzy znaki do pierwszego i ostatniego pręta w grupie. Można kontrolować długość prostopadłych linii odniesienia za pomocą opcji zaawansowanej `XS_MARK_LEADER_LINE_LENGTH_FOR_PERPENDICULAR` (Plik > Ustawienia > Opcje zaawansowane > Znaki - ogólne). Wartość domyślna to 0 mm.
Strzałka	Wybierz jeden z wymienionych typów Strzałka.
Identyczne znaki w zespole betonowym	To ustawienie dotyczy scalonych znaków zbrojenia. Jedna linia odniesienia do grupy tworzy jedną linię odniesienia dla grupy prętów zbrojeniowych. Jedna linia odniesienia na wiersz scala znaki i tworzy jedną linię odniesienia dla rzędu prętów zbrojeniowych. Równoległe linie odniesienia scala znaki i tworzy równoległe linie odniesienia. Linie odniesienia do jednego punktu scala znaki i rysuje wszystkie linie odniesienia do jednego punktu. Nie scalaj nie scala znaków. Tekla Structures tworzy indywidualne linie odniesienia dla każdego znaku. Opcja ta jest dostępna tylko na poziomie właściwości rysunku i widoku. Po wybraniu opcji Nie scalaj w dalszym ciągu trzeba określić zawartość znaków, które Tekla Structures scala automatycznie.
Umieszczenie Opcja zaawansowana XS_MARK_INTELLIGENT_PLACING wpływa na umieszczanie znaków.
Wyrównanie	Wybierz miejsce wyrównania znaku: Lewy Środek Prawy Linia odniesienia Opcja Linia odniesienia jest dostępna w następujących typach znaków: znaki śruby, znaki połączenia, znaki elementów, znaki elementów sąsiednich, znaki obiektów wylewanych, znaki zbrojenia, znaki zbrojenia sąsiedniego, scalone znaki zbrojenia i znaki wykończenia powierzchni.
Obrót	Definiowanie obrotu znaku.
Metoda umieszczania	Dowolny pozwala Tekla Structures na szukanie pierwszego odpowiedniego położenia znaku. Stały pozwala na umieszczenie znaku w dowolnym położeniu. Kiedy jest używana opcja Stały, znak pozostanie tam, gdzie jest, nawet po zaktualizowaniu rysunku. W przypadku opcji Dowolny Tekla Structures spróbuje znaleźć optymalne miejsca dla obiektu oznaczenia. Aby uzyskać więcej informacji na temat umieszczania różnych obiektów opisowych, zobacz Właściwości umieszczenia znaków, uwag, tekstów i symboli.
Pozycja (Kwadrant we właściwościach widoku i poziomu rysunku)	Definiowanie obszarów, w których Tekla Structures wyszukuje miejsce do umieszczenia znaku.
Odległości	(1) Odległość s (Margines wyszukiwania na poziomie widoku i rysunku) to pusty margines, który ma pozostać wokół znaku. (2) Odległość d min. (Minimalna odległość na poziomie widoku i rysunku) jest minimalną odległością między znakiem a elementem. (3) Odległość d maks. (Maksymalna odległość na poziomie widoku i rysunku) jest maksymalną odległością między znakiem a elementem. Należy pamiętać, że w przypadku używania wysokich wartości Odległość s i Odległość d min. umieszczanie znaków nie będzie działać prawidłowo.

Dodatkowe właściwości znaku na poziomie widoku i rysunku

Właściwości znaku na poziomie rysunku i widoku zawierają kilka dodatkowych ustawień widoczności, które są niedostępne w panelu właściwości.


Ustawienie	Opis
Karta Zawartość
Zawartość	Na poziomie rysunku i widoku należy wybrać dodatkowe informacje dla określonych typów znaków. Na przykład w znakach elementów trzeba określić ustawienia niezależnie dla elementów głównych i podrzędnych oraz dla głównych i podrzędnych elementów podzespołów. W przypadku znaków śrub należy wybrać, czy znaki śrub mają dotyczyć śrub na budowie, czy śrub warsztatowych. W przypadku znaków zbrojenia należy wybrać, czy znaki zbrojenia dotyczą pojedynczych prętów, grup prętów czy siatek.
Zakładka Ogólne (lub Wygląd w niektórych znakach)
Widoczność znaku Widoczność w widoku	Umożliwia zdefiniowanie widoczności znaków w widoku. Rozłożone rozmieszcza znaki w widoku. Tekla Structures tworzy tylko te znaki, które nie są widoczne w pozostałych widokach. Zawsze znaki są zawsze tworzone w widoku, niezależnie od ustawień w innych widokach. Preferowany działa jak opcja Rozłożone, ale preferowany widok ma wyższy priorytet. Wybierz Rozłożone, aby pozwolić tylko na jeden widok w rysunku. Jeśli w innych widokach zostanie ustawiona opcja Rozłożone, znaki zostaną umieszczone tylko w widoku, który dla opcji Widoczność w widoku ma wybrane ustawienie Preferowany. Opcja Brak nie tworzy znaków.
Widoczność znaku Elementy poza płaszczyzną widoku	Określ, czy mają zostać pokazane znaki elementów wykraczających poza płaszczyznę widoku. Widoczne wyświetla znaki dla elementów poza płaszczyzną widoku w rysunku. Niewidoczne nie wyświetla znaków dla elementów poza płaszczyzną widoku.
Widoczność znaku Scal znaki	To ustawienie dotyczy znaków elementów i znaków wykończenia powierzchni. Wł powoduje scalenie znaków. Aby uzyskać więcej informacji na temat odległości scalania i innych zasad scalania znaków elementu, zobacz Scalanie znaków. Domyślnie maksymalna odległość scalania wynosi 1200 mm od elementu.
Widoczność znaków śrub W elementach głównych W elementach podrzędnych W elementach głównych podzespołu W elementach podrzędnych podzespołu	Definiowanie widoczności znaków śrub. Widoczne powoduje wyświetlenie znaków śrub. Niewidoczne powoduje, że nie są wyświetlane znaki śrub. Następujące opcje zaawansowane wpływają również na widoczność znaku śruby: XS_BOLT_MARK_IS_ALWAYS_VISIBLE XS_BOLT_MARK_IS_ALWAYS_VISIBLE_IN_GA
Ignoruj rozmiar	To ustawienie dotyczy znaków śrub. Pozwala odfiltrować na rysunku znaki śrub o standardowych rozmiarach, co oznacza, że Tekla Structures nie wyświetla na rysunkach znaków śrub o określonym rozmiarze. Istnieją opcje zaawansowane, których można używać oprócz ustawień Ignoruj rozmiar, dzięki którym można najpierw podać ignorowany rozmiar, a następnie określić opcje zaawansowane: XS_OMITTED_DIAMETER_TYPE określa, czy ignorowany rozmiar jest rozmiarem śruby (wartość `BOLT`), czy otworu (wartość `HOLE`). XS_OMITTED_BOLT_TYPE można używać do filtrowania ignorowanych znaków śrub na podstawie normy śruby. Wprowadź jako wartość nazwę normy śruby, na przykład 7990. Można również używać symboli wieloznacznych, takich jak * lub ?. XS_OMITTED_BOLT__ASSEMBLY_TYPE można używać do filtrowania ignorowanych znaków śrub na podstawie typu śruby. Wartości to `SITE`, `SHOP` i `SITE_AND_SHOP`.
Zakładka Scalanie we właściwościach znaku zbrojenia
Preferowany kierunek scalania (na zakładce Scalanie we właściwościach znaku zbrojenia)	Scal pionowo scala znaki w kierunku pionowym na rysunku. Scal poziomo scala znaki w kierunku poziomym na rysunku.
