Określanie kreskowań na rysunkach

Za pomocą kreskowań na powierzchniach elementów, przekrojach elementów lub kształtach rysunków takich jak okręgi i wielokąty można odwzorować różne materiały. Wzory kreskowania można również stosować do wykończenia powierzchni.

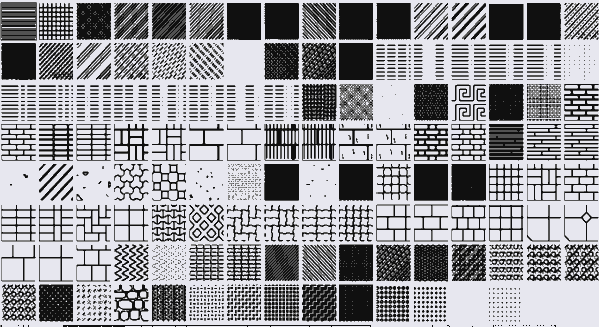

Typy kreskowań domyślnie są umieszczane w pliku hatch_types1.pat w folderze …\Tekla Structures\<version>\environments\common\system.

Wzory kreskowania są wyszukiwane w folderach zdefiniowanych dla następujących opcji zaawansowanych w następującej kolejności: XS_PROJECT, XS_FIRM, XS_SYSTEM, XS_INP.

Można również dodawać wzory kreskowania do Tekla Structures:

Aby dodać własne wzory kreskowania w pliku hatch_types1.pat, zobacz Tworzenie własnych wzorów kreskowania.
Jeśli masz plik wzoru kreskowania (np. utworzony w oprogramowaniu CAD), możesz dodać go do pliku Tekla Structures .pat, wprowadzając niewielkie zmiany. Zobacz Dodawanie niestandardowych wzorów wypełnienia.
