Pokazywanie krawędzi zaokrąglenia na rysunkach
Krawędzie wyokrągleń są to linie określające granicę między prostymi i zakrzywionymi powierzchniami w modelu. Obiekty budowlane zawierające krawędzie wyokrągleń to na przykład profile z zaokrągleniami, płyty lub blachy wieloboczne z zakrzywionymi fazowaniami oraz zakrzywione polibelki. Krawędzie zaokrąglenia mogą być wyświetlane na wszystkich typach rysunków dla elementów i sekcji wylewania. Krawędzie wyokrągleń są domyślnie widoczne dla nowych rysunków i niewidoczne dla rysunków utworzonych w wersji Tekla Structures wcześniejszej niż 2016.
Pokazywanie krawędzi wyokrągleń na rysunkach zestawczych
Aby wyświetlić krawędzie wyokrągleń, należy ustawić widoczność Krawędzie wyokrągleń we właściwościach elementu. W przypadku profili może być wymagane przedstawienie Dokładny w celu pokazania krawędzi zaokrąglenia (w zależności od danego profilu). Można kontrolować widoczność krawędzi wyokrągleń, korzystając z właściwości elementu oraz właściwości obiektu wylewanego na poziomie rysunku, widoku i obiektu.
Aby ustawić krawędzie wyokrągleń jako widoczne na poziomie rysunku na rysunku zestawczym:
Pokaż krawędzie wyokrągleń pojedynczych elementów
-
W sekcji Widoczność aktywuj Krawędź wyokrąglenia opcję
.
Przykłady
Przykład 1
Poniżej przedstawiono przykład krawędzi zaokrąglenia w modelu:

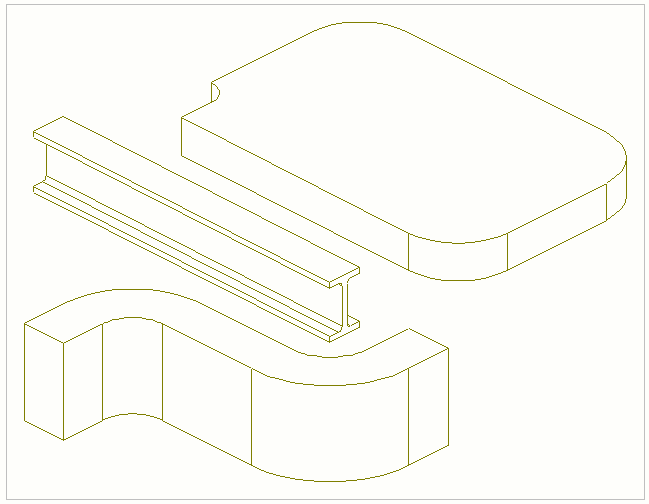

Poniżej znajduje się przykład elementów na rysunku z widocznymi krawędziami wyokrąglenia (Krawędzie wyokrąglenia włączone/wyłączone wybrane we właściwościach elementu na poziomie rysunku lub z wybraną opcją Krawędź wyokrąglenia we właściwościach elementu w panelu właściwości):

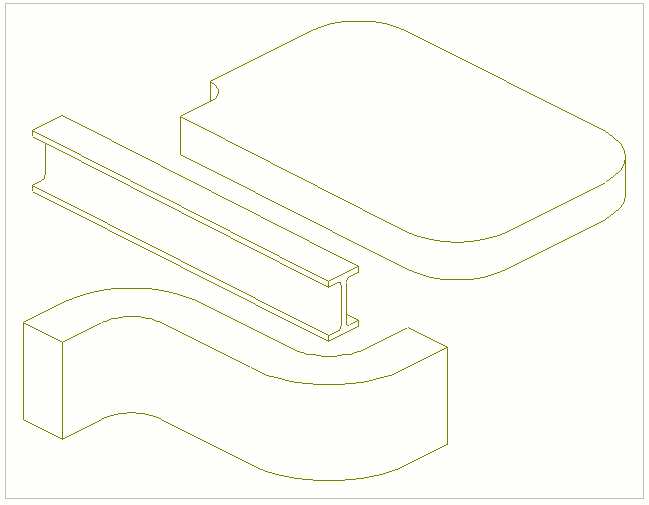

Poniżej znajduje się przykład elementów na rysunku z niewidocznymi krawędziami wyokrąglenia (Krawędzie wyokrąglenia włączone/wyłączone niewybrane we właściwościach elementu na poziomie rysunku lub z niewybraną opcją
Krawędź wyokrąglenia we właściwościach elementu w panelu właściwości):
Przykład 2

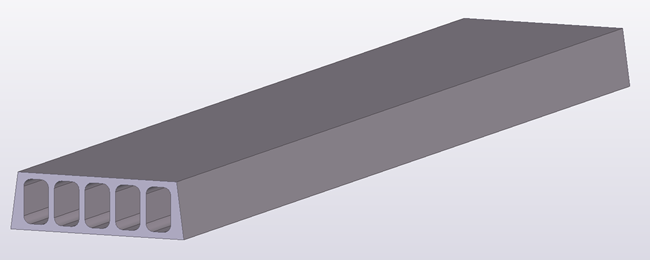

Poniżej przedstawiono przykład płyty kanałowej w modelu:

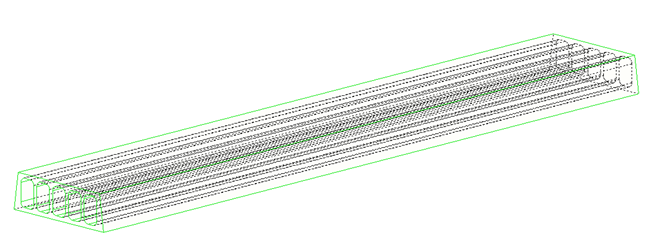

Poniżej znajduje się przykład płyty kanałowej na rysunku z widocznymi krawędziami wyokrąglenia (Krawędzie wyokrąglenia włączone/wyłączone wybrane we właściwościach elementu na poziomie rysunku lub z ustawioną opcją Krawędź wyokrąglenia we właściwościach elementu w panelu właściwości): Jak widać, odwzorowanie nie jest zbyt wyraźne, gdy widoczne są krawędzie zaokrąglenia:

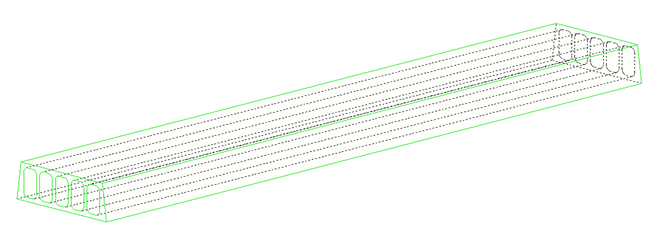

Poniżej znajduje się przykład płyty kanałowej na rysunku z niewidocznymi krawędziami wyokrąglenia (Krawędzie wyokrąglenia włączone/wyłączone niewybrane we właściwościach elementu na poziomie rysunku lub z nieustawioną opcją Krawędź wyokrąglenia we właściwościach elementu w panelu właściwości):
