Otwórz Edytor układu rysunku

Aby uzyskać dostęp do narzędzia Edytor układu rysunku, wykonaj dowolną z następujących czynności:


Aby uzyskać dostęp do narzędzia Edytor układu rysunku	wykonać procedurę
Za pomocą menu Plik w trybie modelowania lub trybie rysunku	W menu Plik wybierz Edytory > Edytor układu rysunku.
Za pośrednictwem okna dialogowego właściwości rysunku	Kliknij Układ. Po prawej stronie listy Układ kliknij Edytuj.
Za pomocą wstążki w trybie modelowania	Na karcie Rysunki i raporty kliknij Właściwości rysunku > Edytor układu rysunku.
W otwartym rysunku	Wykonaj jedną z następujących czynności: Kliknij prawym przyciskiem myszy istniejący zestaw tabeli i wybierz Otwórz Edytor układu. Kliknij dwukrotnie istniejący układ tabeli i wybierz Edytor układu rysunku.
Poprzez pole Szybkie uruchamianie	Wpisz `Edytor układu rysunku` w polu Szybkie uruchamianie. Wybierz na liście pozycję Edytor układu rysunku.

Tworzenie nowego układu rysunku

W trybie Edytor układu rysunku na wstążce Edytor układu kliknij Utwórz układ.
Nazwij nowy układ rysunku i wybierz początkowy format rysunku.

Nazwa układu rysunku może zawierać maksymalnie 63 znaki.

Zauważ, że układ można później zastosować do dodatkowych formatów rysunku.
Kliknij Utwórz.
Na panelu bocznym Edytor układu wybierz typy rysunków, do których ma zastosowanie nowy układ.
Dopasuj układ rysunku zgodnie z własnymi potrzebami.

Można na przykład dodać nowe tabele do układu lub utworzyć i zmodyfikować dostępne rozmiary rysunków. Szczegółowe instrukcje można znaleźć poniżej.
Aby zapisać układ rysunku kliknij Zapisz jako na wstążce Edytor układu.
W oknie dialogowym Zapisz układ wprowadź nazwę układu rysunku w polu Zapisz układ z nazwą.
Wybierz formaty rysunków, do których mają być zastosowane bieżące tabele, marginesy widoku rysunku i rozstawy między widokami rysunku.
Aby mieć pewność, że formaty rysunku utworzone dla bieżącego układu rysunku są również dostępne dla wydruków, zaznacz pole wyboru Synchronizuj zaznaczone rozmiary z rozmiarami wydruku.

Jeśli Tekla Structures wykryje nowe formaty rysunków, w folderze \attributes znajdującym się w folderze modelu zostaje utworzona kopia pliku Papersizesfordrawings.dat.

Zauważ, że formaty rysunków i rozmiary papieru są synchronizowane tylko w bieżącym modelu.
Kliknij Zapisz.

Układ rysunku jest zapisywany jako plik \attributes w folderze .lay znajdującym się w folderze bieżącego modelu. Należy pamiętać, że pliki .lay nie są zgodne z narzędziami Układ rysunku lub Edytor układu, które były dostępne w poprzednich wersjach Tekla Structures. Oznacza to, że nie można użyć nowego układu ze starszymi wersjami Tekla Structures.

Możesz teraz kontynuować pracę z układami rysunku lub zamknąć tryb edycji układu, klikając Zamknij Edytor układu.

Pliki DWG/DXF i plany kluczowe w układach

Pliki DWG/DXF

Jeśli plik DWG/DXF można znaleźć w folderze bieżącego modelu, zostanie użyta ścieżka względna (bieżący model/projekt/firma/env), w przeciwnym razie zostanie użyta ścieżka bezwzględna. Aby użyć ścieżki względnej, najpierw skopiuj plik DWG/DXF do folderu modelu i wstaw go stamtąd. Ścieżka do pliku DWG/DXF będzie teraz zdefiniowana za pomocą ścieżki „.\”, oraz będzie sprawdzana przy użyciu tej samej kolejności wyszukiwania co inna zawartość układu.
Plików DWG/DXF nie można obracać w układzie.

Plany kluczowe

Plany kluczowe trzeba skalować na oryginalnym rysunku.
Należy pamiętać, że plany kluczowe są wyświetlane na rysunkach, nawet jeśli układ został utworzony w innym języku niż używany podczas otwierania rysunku zawierającego plan kluczowy.
Nie można wstawiać wielu planów kluczowych w jednym układzie.
Planów kluczowych nie można obracać w układzie.

Dodawanie tabel do układu rysunku

W menu Edytor układu rysunku na liście Format rysunku wybierz rozmiar rysunku, do którego chcesz dodać tabele.

Można zastosować zmiany do wielu rozmiarów rysunku podczas zapisywania układu rysunku.
Na wstążce Edytor układu kliknij Dodaj tabele.

W oknie dialogowym Dostępne tabele wykonaj dowolną z następujących czynności:


Aby	wykonać procedurę
Dodaj tabelę (.tpl)	Wybierz tabelę z listy Dostępne tabele. Zamknij okno dialogowe Dostępne tabele . Kliknij punkt w układzie rysunku, w którym chcesz dodać tabelę, używając odpowiednich przełączników przyciągania. Tabela zostanie automatycznie zakotwiczona w ramce widoku rysunku. Jeśli chcesz zmienić skalę lub obrót tabeli, wybierz tabelę i wpisz nowe wartości Skalalub Obrót. Zmiany obrotu i skali są natychmiast stosowane do układu rysunku. Podczas skalowania lub obracania tabeli, tabela pozostaje zakotwiczona w tej samej pozycji.
Dodawanie pliku DWG lub DXF	Wybierz DWG/DXF z listy Dostępne tabele. Przeglądaj, aby znaleźć i wybrać plik DWG/DXF, który chcesz dodać do rysunku. Kliknij Otwórz. Zamknij okno dialogowe Dostępne tabele . Kliknij punkt w układzie rysunku, w którym chcesz dodać tabelę, używając odpowiednich przełączników przyciągania. Plik DWG/DXF zostanie automatycznie zakotwiczony w ramce widoku rysunku.
Dodaj plan orientacyjny	Wybierz Plan kluczowy z listy Dostępne tabele. W widocznym oknie dialogowym Rysunki wybierz z listy istniejący rysunek planu kluczowego na liście Dostępne rysunki i kliknij Wybierz. Zamknij okno dialogowe Dostępne tabele . Kliknij punkt w układzie rysunku, w którym chcesz dodać tabelę, używając odpowiednich przełączników przyciągania. Plan kluczowy jest automatycznie zakotwiczony w ramce widoku rysunku.

Jeśli chcesz, aby tabela nakładała się na widok rysunku, zaznacz pole wyboru Nałóż na widoki.

Jeśli pole wyboru Nałóż na widoki nie jest zaznaczone, Tekla Structures zachowuje widoki rysunku poza obszarem tabel podczas tworzenia lub odtwarzania rysunków. Należy zauważyć, że nakładanie na siebie jest stosowane do układu rysunku tylko podczas tworzenia i ponownego tworzenia rysunków.

Przenoszenie tabel w układzie rysunku

Na karcie Rysunki i raporty kliknij Właściwości rysunku > Edytor układu rysunku.
Z listy Układ rysunku wybierz układ rysunku.
W układzie rysunku wykonaj jedną z następujących czynności:
- Aby przesunąć jedną tabelę, kliknij tabelę, którą chcesz przesunąć.
- Aby przesunąć kilka tabel, przytrzymaj lewy przycisk myszy i zaznacz zakresem wiele tabel, które chcesz przesunąć.
Pojawią się dwa zielone uchwyty.

Uchwyt, który jest dalej od tabeli, określa, gdzie tabela jest zakotwiczona. Bliższy uchwyt określa, gdzie znajduje się jeden róg tabeli.
Wykonaj jedną z następujących czynności:
- Kliknij tabelę, którą chcesz przesunąć, i przytrzymaj lewy przycisk myszy.
- Wskaż jeden z zielonych uchwytów i przytrzymaj lewy przycisk myszy.
Przeciągnij tabele do nowego położenia.

Tabele są przeciągane o przesunięcia co 1 milimetr w środowiskach metrycznych lub 1/16 cala w środowisku US imperial.

Tekla Structures pokazuje odległość między uchwytami w kierunku pionowym i poziomym. Odległość jest wyświetlana w milimetrach lub calach, w zależności od środowiska, którego używasz.
Aby umieścić tabele, zwolnij lewy przycisk myszy.

Tabele są przesuwane do nowej pozycji.

Zastąp tabele w układzie rysunku

Na otwartym układzie rysunku kliknij prawym przyciskiem myszy tabelę, którą chcesz zastąpić.
W menu kontekstowym wybierz polecenie Zastąp tabelę.
Wybierz nową tabelę z okna dialogowego Zastąp tabelę i kliknij Zastąp.

Tabela zostanie zastąpiona, a nazwa nowej tabeli zostanie wyświetlona na liście Tabele w użyciu. Wszystkie ustawienia zdefiniowane dla starej tabeli zostaną zachowane.

Usuwanie tabel z układu rysunku

Wykonaj jedną z następujących czynności:

W układzie rysunku kliknij prawym przyciskiem myszy tabelę i wybierz Usuń.
Na układzie rysunku kliknij tabelę, a następnie naciśnij klawisz Delete na klawiaturze.
Wybierz tabelę na liście Tabele w użyciu i naciśnij klawisz Delete na klawiaturze.

Dopasowywanie rozmiarów rysunków, ramek i znaczników gięcia

Ramki i znaczniki gięcia można dostosowywać indywidualnie dla każdego układu rysunku lub pliku .lay. Jednak właściwości ramki są początkowo odczytywane z pliku standard.fms z globalnymi właściwościami ramki i znacznika gięcia. Jeśli nie chcesz używać globalnych właściwości ramki i znaczników gięcia w układzie rysunku, dostosuj odpowiednie właściwości w oknie dialogowym Ustawienia formatu rysunku .

W panelu bocznym Edytor układu kliknij przycisk Edytuj po prawej stronie listy Format rysunku.

W sekcji Rozmiary w użyciu w oknie dialogowym Ustawienia formatu rysunku edytuj formaty rysunku zgodnie z własnymi potrzebami:


Aby	wykonać procedurę
Dodawanie nowego formatu rysunku	Kliknij przycisk plusa pod listą istniejących rozmiarów rysunków. Na dole listy formatów rysunku zostanie dodany nowy wiersz. Wybierz predefiniowany format rysunku z listy w kolumnie Nazwa lub wpisz nazwę nowego formatu rysunku. Predefiniowane formaty rysunków na liście Nazwa są zdefiniowane w pliku PaperSizesForDrawings.dat. Domyślnie plik znajduje się w folderze ..\ProgramData\Trimble\Tekla Structures\<version>\environments\common\system folder. Aby dopasować szerokość i wysokość, kliknij dwukrotnie pola Szerokość i Wysokość i wpisz nowe wartości. Możesz także kliknąć prawym przyciskiem myszy wiersz rozmiaru, wybrać polecenie Edytuj i wpisać szerokość i wysokość w wyświetlonym oknie dialogowym. Jeśli chcesz zezwolić Tekla Structures na użycie formatu rysunku przy automatycznym wybieraniu odpowiednich formatów rysunków, zaznacz pole wyboru Automatyczny format. Więcej informacji na ten temat automatycznego dopasowywania rozmiaru można znaleźć w podrozdziale Określanie formatu rysunku i skali widoku rysunku.
Dostosowywanie szerokości i wysokości formatu rysunku	Wybierz format rysunku, którego szerokość i wysokość chcesz zmienić. Kliknij dwukrotnie pola Szerokość i Wysokość i wpisz nowe wartości. Możesz także kliknąć prawym przyciskiem myszy wiersz rozmiaru, wybrać Edytuj i zdefiniować szerokość oraz wysokość w wyświetlonym oknie dialogowym.
Zmiana orientacji strony	Kliknij prawym przyciskiem myszy wiersz rozmiaru rysunku, którego orientację chcesz zmienić. Wybierz Zmień orientację. Szerokość i wysokość formatu rysunku są zamienione.
Aktywuje użycie formatu rysunku dla automatycznych formatów rysunków	Wybierz rozmiar rysunku, który ma być używany przy automatycznym dopasowaniu rozmiaru. Zaznacz pole wyboru Automatyczny format.
Usuwanie formatu rysunku z układu rysunku	Kliknij przycisk Usuń obok rozmiaru rysunku, który chcesz usunąć.

W sekcji Ramkidostosuj ramki:
1. Wybierz ramki, które mają być pozostawione w układzie rysunku.

  Zalecamy użycie co najmniej jednej ramki w rysunkach. Jeśli chcesz użyć tylko jednej ramki, wybierz ramkę Główny.

  Jeśli chcesz użyć w rysunkach znaczników gięcia, zaznacz obie ramki Główny i Podrzędny oraz użyj ramki podrzędnej jako ramki zewnętrznej.
2. Wpisz odległości w milimetrach lub calach między poszczególnymi ramkami a lewą, prawą, dolną i górną krawędzią papieru, a następnie wybierz kolor każdej ramki.

  Możesz także kliknąć prawym przyciskiem myszy wiersz ramki, wybrać Edytuj, a następnie zdefiniować odległości oraz kolor ramki w wyświetlonym oknie dialogowym.
W sekcji Znaczniki gięcia zdefiniuj właściwości znaczników gięcia, jeśli chcesz używać znaczników gięcia w układach rysunku. Wykonanie tej czynności wymaga włączenia ramek Główny i Podrzędny.
1. Wpisz odległości poziome i pionowe między znacznikami zagięcia w milimetrach lub calach, zaczynając od prawego dolnego rogu ramki zewnętrznej.
2. Wybierz kolor dla znaczników gięcia.
Aby zapisać ustawienia i zamknąć okno dialogowe Ustawienia formatu rysunku kliknij OK.

Dostosowywanie pozycji widoków rysunku

Aby dopasować położenie widoków rysunku, trzeba mieć otwarty rysunek.

Przewiń, aby wyświetlić sekcję Widoki rysunku panelu bocznego Edytor układu.
W polach pod nagłówkiem Marginesy wpisz poziome i pionowe odległości między zewnętrznym widokiem rysunku a krawędziami rysunku lub krawędziami tabeli.

Zauważ, że Tekla Structures automatycznie dodaje 5 milimetrów do wpisywanej odległości.
W polach pod nagłówkiem Rozstawy wpisz rozstawy poziome i pionowe między ramkami widoku rysunku.

Należy pamiętać, że ustawienia Widoki rysunku współpracują z opcjami zaawansowanymi XS_DISABLE_VIEW_CENTERING_ [typ rysunku]. Ustawiając wartości tych opcji zaawansowanych na VER, Hor lub obydwie, można wyłączyć automatyczne wyśrodkowanie widoków rysunków w kierunku poziomym, pionowym lub w obu kierunkach.

Można włączyć lub wyłączyć wyśrodkowanie widoków rysunku ręcznie dla wszystkich typów rysunku z wyjątkiem rysunków zespołów betonowych. W rysunkach zespołów betonowych, wyśrodkowanie widoków rysunku jest zawsze włączone.

Dostosowywanie widoczności tabel w układzie rysunku

Układ rysunku zawiera pewne informacje, które nie zawsze muszą być widoczne, jako że niektóre tabele nie są istotne we wszystkich rysunkach, które używają tego samego układu rysunku. Tabele te są nazywane ukrytymi tabelami. Jeśli zawartość rysunku ulegnie zmianie, te tabele mogą pojawić się ponownie. Na przykład tabela może stać się widoczna po dodaniu rewizji.

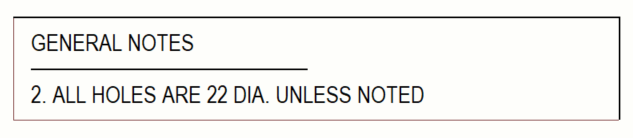

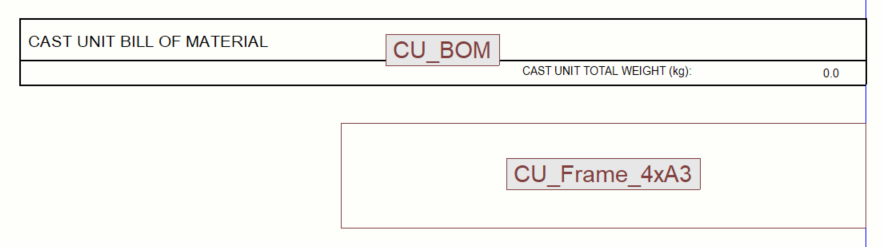

Domyślnie ukryte tabele są wyświetlane jako zwykłe pola prostokątne o znanej szerokości i domyślnej wysokości. Na obrazku poniżej górna tabela jest zwykłą tabelą, podczas gdy dolna tabela jest ukrytą tabelą.

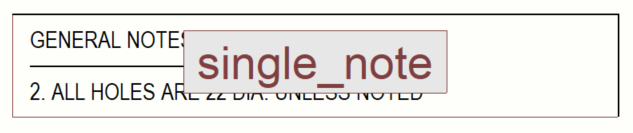

W razie potrzeby można całkowicie ukryć ukryte tabele na układzie rysunku.
