• Model jest jedynym źródłem informacji dla rysunków. Rysunek jest jedynie kolejnym widokiem dodanym do modelu, zazwyczaj widokiem 2D.

• Tworzenie rysunków jest szybkie, wydajne i kontrolowane.

• Automatyczne rysunki warsztatowe zespołów i pojedynczych elementów, zespołów betonowych, wybranych elementów z wstępnie zdefiniowanymi ustawieniami układu, widoków, wymiarów, znaków i obiektów budowlanych. Właściwości poziomu widoku są definiowane osobno dla każdego widoku przed utworzeniem rysunku.

• Automatyczne rysunki zestawcze i plany zakotwień z wybranych widoków.

• Obiekty rysunkowe są powiązane z obiektami modelu i aktualizują się, gdy zmienia się model.

• Zmiana niektórych właściwości wymaga ponownego utworzenia rysunków.

• Jeżeli w modelu znajduje się kilka identycznych elementów, zespołów betonowych lub zespołów, Tekla Structures utworzy tylko jeden rysunek dla każdego z nich.

• Właściwości rysunku można modyfikować na trzech poziomach; rysunku, widoku i obiektu, w zależności od typu rysunku i pożądanych wyników.

• Rysunki składają się z trzech podstawowych typów elementów: układu rysunku, widoków rysunku i obiektów rysunku. Można wybrać, co ma zostać uwzględnione w rysunku przed jego utworzeniem, a także dodawać, modyfikować i usuwać obiekty z istniejącego rysunku.

• Można sprawdzać podglądy rysunków i drukować rysunki w formacie PDF, wysyłać do drukarki lub zapisywać jako pliki wydruku.

• Można kontrolować rewizje rysunków, wydawać je, blokować i zamrażać.

• Za pomocą interaktywnych narzędzi edycji można dodawać wymiary, obiekty szkicu, znaki, uwagi, teksty, symbole, obrazy lub łącza na rysunkach.

Tekla Structures integruje rysunki z modelem. Rysunek stanowi okno do modelu przedstawiające konstrukcje 3D w 2D. Obiekty budowlane przedstawione na rysunku są obiektami modelu utworzonymi w modelu. Można zmieniać sposób, w jaki są prezentowane na rysunku, ale nie można zmienić ich geometrii, położenia, ani ich usunąć. Wszystkie zmiany obiektów budowlanych są wprowadzane w modelu. Dlatego rysunki są zawsze aktualne, a np. wymiary i znaki na rysunkach są zawsze poprawne. Obiekty budowlane na rysunkach można odfiltrować za pomocą narzędzi filtrowania lub uczynić je niewidocznymi, ukrywając je.

Rysunki można tworzyć na dowolnym etapie projektu. Aby można było tworzyć rysunki pojedynczych elementów, zespołów i zespołów betonowych model musi być ponumerowany, dlatego przed przystąpieniem do tworzenia rysunków konieczne jest zaplanowanie i wykonanie numeracji.

Aby uzyskać więcej informacji na temat numeracji, zobacz Numerowanie modelu.

W przypadku zmiany modelu Tekla Structures wyświetli w Menedżer dokumentów powiadomienie o konieczności aktualizacji powiązanych rysunków. Nie można otworzyć rysunku, który nie jest aktualny.

Rysunki Tekla Structures są powiązane. Obiekty na rysunku są połączone z obiektami modelu, co oznacza, że większość obiektów na rysunku jest automatycznie aktualizowana po zmianie powiązanych obiektów modelu. Jeśli na przykład zmianie ulegnie rozmiar obiektu modelu, wówczas punkty wymiarów na rysunku przesuną się wraz z odpowiednim obiektem i nastąpi przeliczenie wymiarów. Nie powoduje to utraty żadnych zmian wprowadzonych ręcznie na rysunku. Dotyczy to wszystkich typów rysunków.

Tekla Structures aktualizuje następujące obiekty rysunku zgodnie ze zmianami w modelu:

• Elementy i inne obiekty budowlane

• Znaki

• Wymiary

• Spoiny

• Widoki

• Znaki przekroju

• Znaki detalu

• Uwagi powiązane

• Tabele

Tekla Structures zachowuje następujące ręczne zmiany wprowadzone na rysunkach:

• Punkty powiązania obiektów; np. jeśli przeciągniesz obiekt do nowego położenia

• Właściwości obiektu, np. kolor, czcionka i typ linii

Opcje zaawansowane odpowiedzialne za powiązania:

XS_ASSOCIATIVE_CHANGE_HIGHLIGHT_SIZE

XS_ASSOCIATIVE_CHANGE_HIGHLIGHT_SYMBOL

XS_DRAWING_CHANGE_HIGHLIGHT_COLOR

XS_HIGHLIGHT_ASSOCIATIVE_DIMENSION_CHANGES

XS_​HIGHLIGHT_​MARK_​CONTENT_​CHANGES

Symbol powiązania

Na rysunkach, symbol powiązania wskazuje, które obiekty rysunkowe są powiązane i automatycznie aktualizowane. Symbole powiązania są widoczne tylko po wybraniu obiektu rysunku, na przykład wymiaru.

Obiekty, które nie mają prawidłowego powiązania, są oznaczone przerywanym symbolem powiązania i pytajnikiem. Symbole te są widoczne przez cały czas, nawet jeśli obiekt rysunku nie jest wybrany. Ułatwia to wyszukiwanie obiektów, które wymagają uwagi.

Symbole powiązania nie są widoczne na wydrukowanych rysunkach.

Symbole zmiany

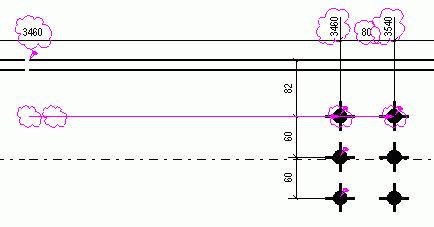

Tekla Structures podświetla znaki, uwagi, znaki wymiarów i punkty wymiarów, które zostały zmienione w wyniku zmian w modelu. Aby uzyskać więcej informacji na temat symboli zmian, zobacz Sprawdzanie zmienionych znaków, uwag i wymiarów oraz usuwanie symboli zmian.
