Rysowanie szkiców prętów zbrojeniowych za pomocą aplikacji Rysuj szkice prętów zbrojeniowych

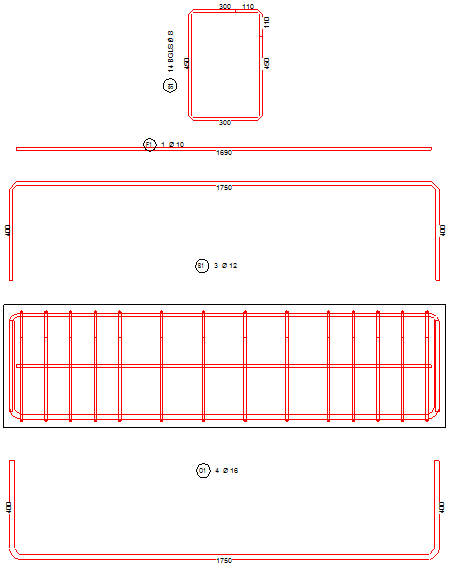

Aplikacja Rysuj szkice prętów zbrojeniowych tworzy rozbite rysunki zbrojenia, korzystając z ustawień określonych w aplikacji Szkic i oznaczenie pręta lub w uwagach powiązanych. Aplikacja Rysuj szkice prętów zbrojeniowych może służyć do automatycznego tworzenia szkiców wielu prętów zbrojeniowych naraz. Aby zoptymalizować elastyczną pracę z różnymi rodzajami rysunków, należy używać aplikacji Rysuj szkice prętów zbrojeniowych razem z aplikacją Szkic i oznaczenie pręta.
Aplikacja tworzy szkice prętów zbrojeniowych z uwzględnieniem obiektów wybranych przez użytkownika. Można wybrać:
- Zbrojenie: kształty gięcia są tworzone tylko dla wybranych prętów zbrojeniowych.
- Elementy: kształty gięcia są tworzone dla prętów zbrojeniowych należących do wybranego elementu betonowego.
- Widoki: kształty gięcia są tworzone dla prętów zbrojeniowych należących do wybranego widoku rysunku.
- Rysunek z obszaru Menedżer dokumentów: kształty gięcia są tworzone w przypadku prętów zbrojeniowych należących do wybranych rysunków.
Rysowanie szkiców prętów
-
Kliknij przycisk Aplikacje i komponenty
w panelu bocznym, aby otworzyć katalog Aplikacje i komponenty.
-
Na liście Aplikacje kliknij dwukrotnie Rysuj szkice prętów zbrojeniowych.
-

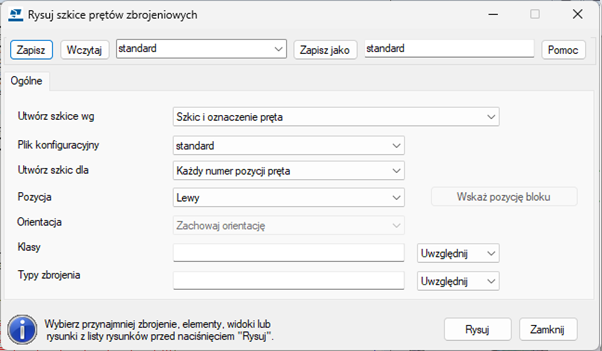

Zdefiniuj metodę tworzenia, położenie kształtów gięcia i inne niezbędne ustawienia:
Utwórz szkice wg
Szkic i oznaczenie pręta:
-
Umożliwia tworzenie kształtów gięcia na podstawie zapisanego pliku ustawień Szkic i oznaczenie pręta.
Do określania i zapisywania ustawień służy aplikacja Szkic i oznaczenie pręta, którą można uruchomić z poziomu katalogu Aplikacje i komponenty.
Uwaga powiązana:
-
Umożliwia tworzenie kształtów gięcia na podstawie zapisanego pliku właściwości uwag powiązanych.
-
Do określania i zapisywania właściwości służy okno dialogowe właściwości uwagi powiązanej. Ważne jest, aby utworzyć przynajmniej jeden plik właściwości uwag powiązanych.
Plik konfiguracyjny Wybierz żądane ustawienia z listy. Na liście znajdują się ustawienia Szkic i oznaczenie pręta lub Uwaga powiązana w zależności od wyboru dokonanego w Utwórz szkice wg. Utwórz szkic dla
Każdy numer pozycji pręta: kształt gięcia jest tworzony dla każdego numeru pozycji pręta.
Każda grupa prętów: kształt gięcia jest tworzony dla każdej grupy prętów.
Pozycja
Umożliwia wyznaczanie pozycji kształtów gięcia względem elementu betonowego. Opcje są różne dla Szkic i oznaczenie pręta i Uwaga powiązana:
Opcje pozycji dla Szkic i oznaczenie pręta:
Powyżej i poniżej: kształty gięcia są umieszczane powyżej i poniżej elementu betonowego.
Dół: kształty gięcia są umieszczane poniżej elementu betonowego.
Góra: kształty gięcia są umieszczane powyżej elementu betonowego.
Lewy: kształty gięcia są umieszczane po lewej stronie elementu betonowego.
Prawy: kształty gięcia są umieszczane po prawej stronie elementu betonowego.
Dostosowana pozycja w wyrównanych blokach: Rozmieszcza kształty gięcia w kolumnach w wybranym obszarze. Wszystkie pręty w słupie są domyślnie wyrównane w pionie. Wybierz żądany obszar za pomocą przycisku Wskaż pozycję bloku.
Opcje pozycji dla Uwaga powiązana:
Dół: kształty gięcia są umieszczane poniżej elementu betonowego.
Dół - pozycja w elemencie: kształty gięcia są umieszczane na dole elementu betonowego uporządkowane według najdłuższego boku. Logika umieszczania uwzględnia orientację elementu, oblicza najdłuższy bok elementu i używa go jako odniesienia do określenia, co oznacza "dół" w tym kontekście.
Prawy: kształty gięcia są umieszczane po prawej stronie elementu betonowego.
Prawy - pozycja w elemencie: kształty gięcia są umieszczane po prawej stronie elementu betonowego uporządkowane według najdłuższego boku. Logika umieszczania uwzględnia orientację elementu, oblicza najdłuższy bok elementu i używa go jako odniesienia do określenia, co oznacza "prawo" w tym kontekście.
Dół i prawo: kształty gięcia są umieszczane poniżej i po prawej stronie elementu betonowego.
Góra: kształty gięcia są umieszczane powyżej elementu betonowego.
Góra - pozycja w elemencie: kształty gięcia są umieszczane są umieszczane nad elementem betonowym uporządkowane według najdłuższego boku. Logika umieszczania uwzględnia orientację elementu, oblicza najdłuższy bok elementu i używa go jako odniesienia do określenia, co oznacza "powyżej" w tym kontekście.
Powyżej i poniżej: kształty gięcia są umieszczane powyżej i poniżej elementu betonowego.
Powyżej i poniżej - pozycja w elemencie: kształty gięcia są umieszczane na górze i na dole elementu betonowego uporządkowane według najdłuższego boku. Logika umieszczania uwzględnia orientację elementu, oblicza najdłuższy bok elementu i używa go jako odniesienia do określenia, co w tym kontekście oznacza "powyżej i poniżej".
Orientacja Dostępne ustawienia:
Zachowaj orientację
Obróć do poziomu
To ustawienie jest dostępne tylko wtedy, gdy wybrano ustawienie Dostosowana pozycja w wyrównanych blokach jako opcję Pozycja.
Klasy
Uwzględnianie lub wykluczanie zdefiniowanych klas prętów zbrojeniowych.
Umożliwia zdefiniowanie klasy prętów zbrojeniowych. Korzystając z opcji Wyklucz lub Uwzględnij, można określać, czy w przypadku tych prętów mają być tworzone kształty gięcia.
Typy zbrojenia
Umożliwia uwzględnianie lub wykluczanie zdefiniowanych kształtów gięcia.
Można tu definiować kody kształtów prętów zbrojeniowych. Korzystając z opcji Wyklucz lub Uwzględnij, można określać, czy w przypadku tych prętów mają być tworzone kształty gięcia.
Kod kształtu pręta można sprawdzić, klikając Zbadaj obiekt
na wstążce. -
Przykłady:
