Przeciąganie, zmiana kształtu i rozmiaru obiektów rysunku
Wiele obiektów rysunkowych, linie wymiarowe i linie odniesienia wielu obiektów rysunkowych posiada uchwyty. Za pomocą uchwytów można przeciągać obiekty oraz zmieniać ich kształt i rozmiar. Jeśli aktywowano przełącznik Przeciągnij i upuść, nie trzeba osobno wybierać uchwytów ani obiektów, aby przeciągać obiekty lub zmieniać ich kształt i rozmiar.

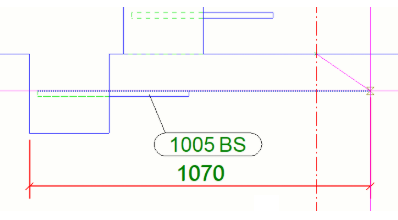

Przeciąganie, zmiana rozmiaru lub zmiana kształtu obiektów opisowych, obiektów szkicu i linii siatki
- Na otwartym rysunku przejdź do menu Plik, kliknij Ustawienia i zaznacz pole wyboru Przeciągnij i upuść. Po tej czynności można przesuwać, przeciągać, zmieniać rozmiar lub zmieniać kształt obiektów rysunku takich jak oznaczenia, obiekty szkicu i etykiety siatki bez uprzedniego zaznaczania obiektów ani uchwytów.
- Aby przesunąć punkty uchwytów obiektów szkicu w celu zmiany ich rozmiaru lub kształtu, naciśnij uchwyt lewym przyciskiem myszy i przeciągnij uchwyt w nowe miejsce.
- Aby przeciągać uchwyty etykiet siatki, należy najpierw zaznaczyć linię siatki. Sprawdź, czy aktywowano przełącznik wyboru Wybierz linię siatki
. - Można również przeciągać punkty powiązania linii odniesienia obiektów opisowych.
Przeciąganie wymiarów
- Włącz przełącznik Przeciągnij i upuść, aby przeciągać bez uprzedniego zaznaczania wymiaru.
- Aby przeciągnąć znaki wymiaru w celu uniknięcia nakładania się wymiarów i znaków, najpierw wybierz uchwyt znaku.
- Przeciągać można tylko wymiary względne, ale nie bezwzględne.
- Proste (liniowe) wymiary na rysunkach można modyfikować, przeciągając wymiary z uchwytów wymiaru.
- Przeciąganie w pojedynczych liniach wymiarowych: Próba przeciągnięcia punktu wymiaru do nowej pozycji, znajdującego się za istniejącym punktem wymiaru, spowoduje usunięcie wybranego punktu wymiaru z poprzedniej pozycji i utworzenie go w nowej, preferowanej pozycji. Próba przeciągnięcia punktu do współrzędnych istniejącego już punktu spowoduje automatyczne upuszczenie przeciąganego punktu wymiaru z powrotem w początkowej pozycji.
- Przeciąganie w zestawach wymiarów: Próba przeciągnięcia punktu do obszaru między dwoma punktami sąsiedniej linii wymiarowej spowoduje usunięcie wybranego punktu wymiaru z poprzedniej pozycji i utworzenie go w nowej, preferowanej pozycji. Próba przeciągnięcia punktu do współrzędnych istniejącego już punktu spowoduje usuniecie przeciąganego punktu wymiaru z poprzedniego położenia i scalenie go z istniejącym, po upuszczeniu w nowym położeniu.

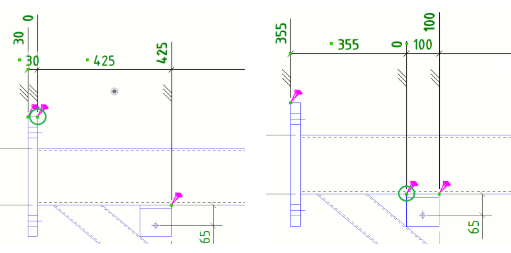

- Przeciąganie punktu wymiaru ze współrzędnymi zerowymi w wymiarach bezwzględnych umożliwia zmianę współrzędnych punktu początkowego wymiaru bez uruchamiania polecenia Ustaw punkt początkowy wymiaru.
Uwaga:
Gdy przeciągasz znak, uwagę, tekst lub wymiar, jego ustawienie umieszczenia może zostać ustawione na stały w zależności od tego, co ustawiono w opcjach zaawansowanych poniżej. Znak, uwaga, tekst albo wymiar pozostają na swoim miejscu, nawet jeśli zaktualizowano rysunek. Warto sprawdzić ustawienia zdefiniowane dla następujących opcji zaawansowanych:
XS_CHANGE_DRAGGED_DIMENSIONS_TO_FIXED
XS_CHANGE_DRAGGED_MARKS_TO_FIXED
