Co jest wymiarowane

Wybierz typ wymiarowania:

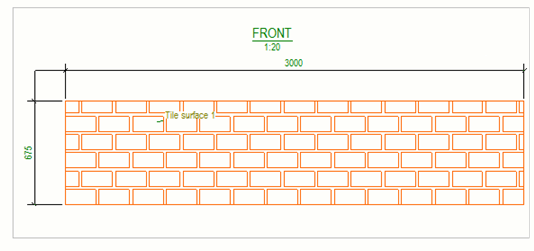

• Wymiary ogólne tworzy wymiary ramki ograniczającej obiektów zaznaczonych na liście Pomiar od.

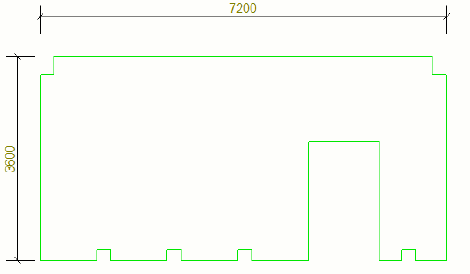

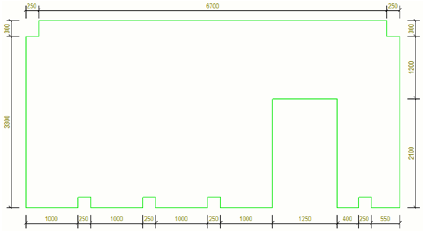

• Kształt krawędzi tworzy wymiary krawędzi obiektu wybranego z listy Pomiar od. Krawędź jest obwodem cienia obiektu, jak zdefiniowano w „Metodzie wymiarowania kształtów, otworów i wnęk”.

  Widoczne powierzchnie, elementy oddzielone: Powoduje tworzenie wymiarów tylko na powierzchniach widocznych w cieniu obiektu w tym konkretnym widoku rysunku.

  Widoczne powierzchnie, elementy połączone: Powoduje wymiarowanie tylko zewnętrznego obwodu zespołu, na przykład kratownicy.

  Wszystkie powierzchnie: Powoduje wymiarowanie powierzchni widocznych w cieniu obiektu podczas patrzenia w trzech głównych kierunkach, X, Y i Z. Na rysunkach odpowiadające im widoki to zazwyczaj widok z przodu, widok z góry i widok końca. Wszystkie powierzchnie jest wartością domyślną.

  W przypadku ścian wielowarstwowych ustawienie domyślne Zespół betonowy / Zespół może nie dać pożądanego rezultatu z Kształt krawędzi. Wówczas można wymiarować osobno warstwy wewnętrzne i zewnętrzne zgodnie z nazwą elementu.

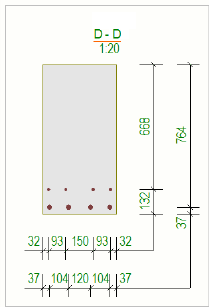

• Elementy podrzędne tworzy wymiary elementów podrzędnych zespołu betonowego lub zespołu.

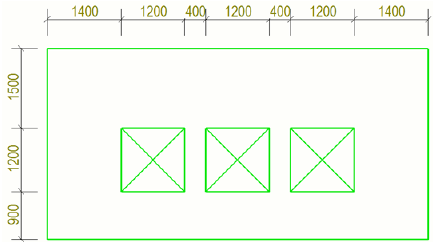

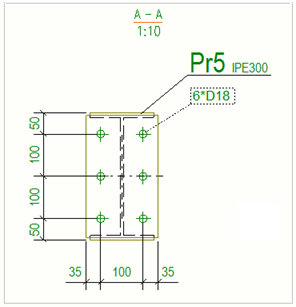

• Otwory tworzy wymiary otworów obiektów wybranych z listy Pomiar od. Wymiary otworu są łączone zgodnie z ustawieniem Scal w jedną linię.

  UWAGA: Typ wymiarowania Otwory nie zapewnia wymiarowania śrub. Do tego służy typ wymiarowania Wymiary zintegrowane.

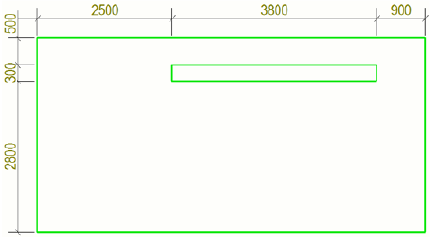

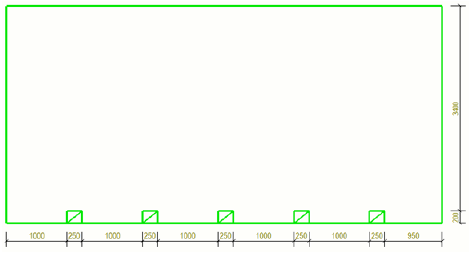

• Wnęki tworzy wymiary otworów wnęk wybranych z listy Pomiar od. Wymiary otworu są łączone zgodnie z ustawieniem Scal w jedną linię.

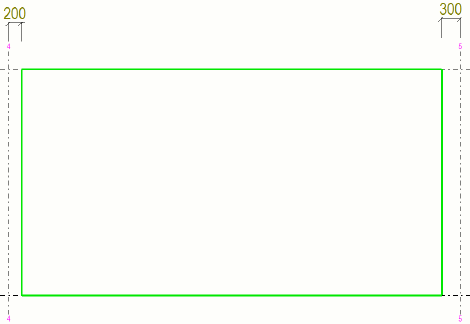

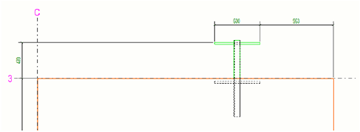

• Odległość do siatki tworzy wymiary od linii siatki do ramki ograniczającej obiektu zaznaczonego na liście Pomiar od. To ustawienie działa tylko przy widocznych liniach siatki.

• Filtr może służyć do wymiarowania wszystkich wyfiltrowanych obiektów. Opcja jest często używana przy wymiarowaniu wnęk. Przykładowo po utworzeniu filtra otworów można zwymiarować położenia śrub.

  Po wybraniu Filtr z listy Co jest wymiarowane:

  • Zostanie wyświetlona lista, z której można wybrać filtr. Są to filtry widoków rysunku, dlatego trzeba je wcześniej utworzyć, zanim będzie można ich używać na tym etapie.
  • Pojawi się pole wyboru Tylko obiekty na wybranych bokach po wybranych stronach w obszarze tworzenia reguły. Pozwala ono na zwymiarowanie tylko obiektów, które znajdują się po określonej stronie elementu głównego, na przykład Przód. Tworząc osobne reguły dla każdej strony, możesz zyskać zwymiarowane obiekty przedniej i tylnej strony na osobnych liniach wymiarowych. Dostępne są opcje Przód, Góra, Początek, Tył, Dół i Koniec.

    UWAGA: Strona jest definiowana w układzie współrzędnych widoku rysunku. Na przykład w widoku z dołu stroną znajdującą się najbliżej obserwatora jest Przód.

• Elementy sąsiednie mierzy elementy sąsiednie. Elementy sąsiednie są zazwyczaj elementami dołączonymi, jak na przykład słupy na rysunku belki.

  UWAGA: Wymiarowanie elementu sąsiedniego sprawdza się najlepiej, jeśli rozmiar widoku jest rozszerzony w taki sposób, że sąsiednie elementy są całkowicie widoczne w widoku.

  Zobacz przykład wymiarowania elementu sąsiedniego w poniższej sekcji „Przykłady wymiarowania”.

• Środek ciężkości tworzy wymiary pokazujące położenie środka ciężkości (ang. center of gravity, COG) na rysunkach pojedynczych elementów, zespołów i zespołów betonowych.

Położenia i połączenia linii wymiarowej

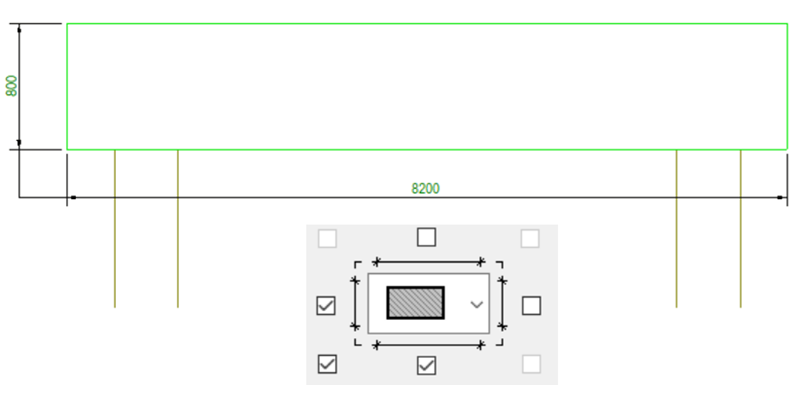

Kontroluje, po której stronie zespołu/zespołu betonowego będą tworzone wymiary.

• Jeśli widok rysunku jest obracany ręcznie, położenia linii wymiarowych obracają się wraz z nim.

• W przypadku zaznaczenia dwóch stron — wierzchu i spodu lub boku lewego i prawego — obiekty będą wymiarowane po stronie najbliżej obiektu.

• Jeśli tylko część zespołu/zespołu betonowego zostanie wybrana do objęcia regułą, jedno spośród pól wyboru zostanie wyszarzone i nie da się go zaznaczyć.



• Po wybraniu jednej pionowej i jednej poziomej linii wymiarowej uaktywniane są w narożnikach pola wyboru scalania umożliwiające łączenie prostopadłych linii wymiarowych. Pola wyboru są domyślnie wyszarzone.





• Można wybrać obiekty do wymiarowania z całego zespołu/zespołu betonowego lub tylko z jego połowy. W tym drugim przypadku obiekty znajdujące się na drugiej połowie będą ignorowane podczas tworzenia wymiarów. Domyślną wartością jest cały zespół/zespół betonowy.



Orientacja

Umieszcza wymiary wzdłuż skośnej krawędzi elementu. Inną możliwością jest tworzenie wymiarów poziomych lub pionowych.

• Ta opcja jest widoczna tylko wtedy, gdy wybrano typ wymiarowania Filtr lub Kształt krawędzi.

• Jeśli wybranym typem wymiarowania jest Filtr, dostępne są dwa ustawienia opcji orientacji.

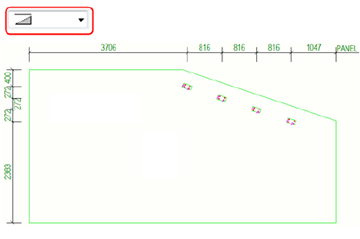

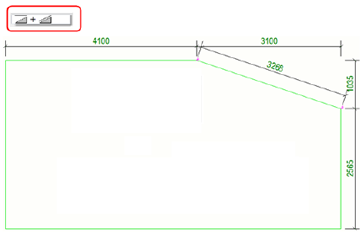

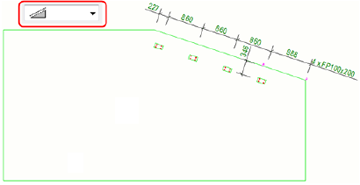

  Pierwsze ustawienie umieszcza wymiary wzdłuż skośnej krawędzi:



  Drugie ustawienie umieszcza wymiary poziomo i pionowo:

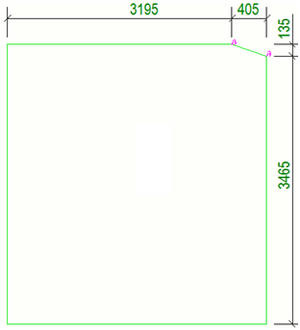

• Jeśli wybranym typem wymiarowania jest Kształt krawędzi, dostępne są trzy ustawienia opcji orientacji. Pierwsze dwa ustawienia działają tak samo jak pierwsze dwa ustawienia typu wymiarowania Filtr. Pierwsze ustawienie jest domyślną wartością. Trzecie ustawienie tworzy obydwa wymiary:



Minimalna długość dla przekroju pochyłego

Definiuje minimalną długość przekrojów skośnych, dla których tworzone są wymiary jak dla przekrojów skośnych. Domyślną wartością jest 300 mm. Gdy na przykład zostanie wprowadzona wartość 500 mm i przekrój skośny będzie krótszy niż 500 mm, wymiary nie będą tworzone wzdłuż niego, lecz poziomo i pionowo.

Orientacja

Definiuje, w którym miejscu znajdują się punkty początkowe wymiarów:

• Wartościami domyślnymi są lewa strona w przypadku wymiaru Poziomo oraz dół dla wymiaru Pionowo.

• Ustawienie oznaczone symbolem wybiera jako początek wymiaru najbliższą krawędź, oddzielnie dla każdego wymiaru. Na poniższym przykładzie obiekt znajduje się bliżej prawej krawędzi, więc poziomy wymiar rozpoczyna się od niej.

Pionowo = Poziomo

Często ustawienia dla obu kierunków są podobne — wówczas, gdy używana jest ta opcja, wystarczy wybrać wyłącznie ustawienia przeznaczone dla wymiarów pionowych.

Zamknij linie

Definiuje, czy linie wymiarowe są przedłużane do drugiego końca zespołu betonowego lub zespołu czy nie . Linie wymiarowe są domyślnie przedłużane do drugiego końca.

Wymiar do

Definiuje, które punkty wybranych obiektów są wymiarowane:

• Ustawienie Oba końce jest domyślne.



• Jeśli wybierzesz ustawienie punktu środkowego, a obiekt będzie elementem użytkownika (elementem osadzonym), Tekla Structures będzie używać punktu wstawienia komponentu, który nie zawsze będzie się znajdował na środku. W przypadku innych obiektów będzie używany rzeczywisty punkt środkowy.

Otwory okrągłe

Definiuje, czy okrągłe otwory będą wymiarowane za pomocą punktu środkowego czy średnicy :

• Ta opcja jest widoczna tylko wtedy, gdy wybrano typ wymiarowania Otwory lub Wnęki.

• Domyślną wartością jest średnica.

• Obecnie okrągłe otwory utworzone za pomocą profili z przedrostkami D, ELD, ROD, EPD, O, PD i TUBE są rozpoznawane jako otwory okrągłe i wymiarowane. Jeśli okrągły otwór zostanie utworzony na przykład za pomocą okrągłych fazowań, nie zostanie on zwymiarowany.

Właściwości wymiaru

Wybierz i zastosuj ustawienia wymiarów zdefiniowane w zapisanym wcześniej pliku właściwości wymiarów. Domyślną wartością jest standard. Ten plik określa używane właściwości wymiarów, takie jak typ wymiaru, jednostki, dokładność, format, wygląd, znaki i dołączane etykiety wymiarów.

W przypadku wybrania Tak samo ze wszystkich stron po wszystkich stronach używane są ustawienia z tego samego pliku właściwości wymiarów. Po anulowaniu zaznaczenia Tak samo ze wszystkich stron można wybrać i zastosować różne właściwości linii wymiarowej dla strony Góra, Dół, Lewy i Prawy.

Pomiar od

Definiuje obiekty, które będą używane jako punkt początkowy wymiarów. Dostępne ustawienia:

• Zespół betonowy / Zespół: Jest to wartość domyślna. W przypadku wybrania tego ustawienia udostępniane są trzy dodatkowe ustawienia:
  • Tylko elementy betonowe/stalowe: W przypadku zespołu betonowego używane są tylko elementy betonowe, a w przypadku stali tylko elementy stalowe.
  • Wszystkie elementy
  • Wszystkie elementy i pręty
• Element główny: To ustawienie określa, że używany będzie element główny zespołu betonowego lub zespołu.
• Nazwa elementu: Wybór ustawienia Nazwa elementu umożliwia zdefiniowanie nazwy elementu.
• Filtr: Wybór ustawienia Filtr umożliwia użycie predefiniowanego filtra do wybrania obiektów, które mają być używane jako punkty początkowe wymiarów.
• Bieżący element: Ustawienie Bieżący element jest przeznaczone do wymiarowania pojedynczego elementu.
• Brak: Nie tworzy żadnych punktów wymiarów względem otaczającej geometrii.

W przypadku niektórych typów wymiarowania lub w przypadku wybrania konkretnej opcji ustawienia Pomiar od dostępnych jest więcej opcji:

• Strefa graniczna: umożliwia użycie obszaru granicznego obiektu jako punktu początku jego wymiarów. Ta opcja jest dostępna tylko dla metod wymiarowania Filtr, Otwory, Wnęki, Elementy podrzędne i Elementy sąsiednie.
• Najbliższa krawędź: umożliwia użycie najbliższej krawędzi obiektu jako punktu początku jego wymiarów. Ta opcja jest dostępna tylko dla metod wymiarowania Filtr, Otwory, Wnęki, Elementy podrzędne i Elementy sąsiednie.
• Oraz siatka: Dodaje linie siatki do wymiarów. Ta opcja jest dostępna tylko dla metod wymiarowania Wymiary całkowite, Kształt krawędzi, Filtr, Elementy podrzędne, Otwory i Wnęki.
• Punkt środkowy: Umożliwia użycie punktu środkowego obiektu jako punktu początku jego wymiarów. Ta opcja jest dostępna, jeśli dla ustawienia Pomiar od została wybrana wartość Element główny, Bieżący element lub Nazwa elementu, a także wtedy, gdy jest używana jedna z następujących metod wymiarowania: Filtr, Elementy podrzędne, Otwory, Wnęki lub Elementy sąsiednie.

Scal w jedną linię

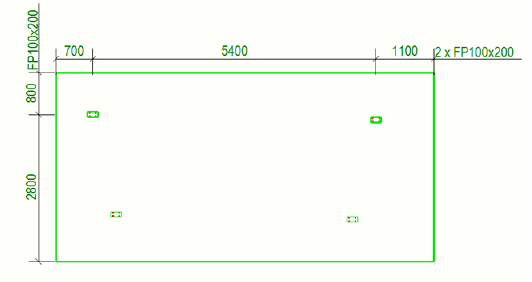

Tworzy opartą na filtrze regułę przeznaczoną np. dla elementów osadzonych (EB_*), a następnie grupuje elementy osadzone według nazwy elementu głównego, aby elementy osadzone o różnych nazwach uzyskały swoje własne linie wymiarowe. Filtrowany obiekt może być elementem, prętem zbrojeniowym lub zespołem. Dostępne ustawienia:

• Wszystkie obiekty (domyślnie)

• Według nazwy

• Według numerów pozycji

• Nie

Po wybraniu opcji Otwory lub Wnęki opcja Scal w jedną linię wyświetla odpowiednie ustawienia dla otworów lub wnęk. Dostępne ustawienia:

• Wszystkie otwory (domyślnie)

• Dowolne otwory tego samego rozmiaru

• Według nazwy elementu tnącego

• Nie

Scal tylko obiekty mające tę samą

Współrzędna X lub Y

Współrzędna Z

Pozwala połączyć tylko wymiary obiektów znajdujących się na tej samej linii poziomej lub pionowej bądź wymiary obiektów o takiej samej współrzędnej Z. Domyślnie te opcje nie są wybrane.

Tolerancja

Tolerancja jest maksymalną odległością między obiektami, przy której Tekla Structures nadal uznaje, że obiekty znajdują się na tej samej linii. Domyślną wartością jest 50 mm.

Preferowany kierunek łączenia

Ustala preferowany kierunek łączenia wymiarów w sytuacjach, w których obiekt może zostać połączony zarówno w kierunku poziomym, jak i w pionowym. Domyślną wartością jest X.

Nie twórz wymiarów krótszych niż

Definiuje minimalną długość wymiarów tworzonych przez Tekla Structures. Domyślną wartością jest 0, co oznacza, że tworzone są wszystkie wymiary.

Nie twórz otworów wymiaru mniejszych niż

Określa minimalną średnicę otworów, przy której Tekla Structures tworzy wymiary.

Za pomocą tej opcji można zapobiegać tworzeniu wymiarów małych otworów. Ta odległość jest najmniejszym wymiarem otworu. Jeśli któryś z wymiarów otworu jest większy niż dana wartość, otwór jest wymiarowany we wszystkich kierunkach. Jeśli na przykład zostanie wprowadzona wartość 40 i wymiary prostokątnego otworu będą wynosić 80 x 30, zostaną utworzone obydwa wymiary 80 i 30. Domyślną wartością jest 0, co oznacza, że tworzone są wszystkie wymiary.

Obiekty komponentu

Definiuje sposób, w jaki obiekty komponentu są wymiarowane:

• Za pomocą punktu referencyjnego (domyślnie) umieszcza punkt wymiarowania w pierwszym punkcie definicji komponentu. Jeśli podczas umieszczania komponentu użyto opcji Na płaszczyźnie lub Na głębokość, punkt definicji komponentu znajdzie się w innym miejscu niż punkt jego wstawienia. Tworzy tylko jeden wymiar dla każdego komponentu, bez względu na liczbę elementów znajdujących się wewnątrz komponentów.

• Jako obiekty podrzędne tworzy odrębne wymiary poszczególnych elementów znajdujących się wewnątrz komponentu.
