Metoda wymiarowania kształtów, otworów i wnęk
Logika i funkcje wymiarów kształtów, otworów i wnęk w wymiarowaniu na poziomie widoku są zrozumiałe i przewidywalne. Definiowanie, która geometria jest kształtem, otworem czy wnęką, jest wykonywane dla wymiarowanego obiektu tylko raz, po czym definicja ta jest używana we wszystkich widokach rysunku.
Definiowanie kształtu i otworu jest wykonywane przez obserwowanie cienia obiektu w trzech kierunkach X, Y i Z w następujący sposób:
-
Punkty leżące wzdłuż zewnętrznej krawędzi cienia są wymiarowane jako kształt.
-
Wewnętrzne pętle w cieniu są wymiarowane jako otwory.
Regularny wielobok z co najmniej 8 punktami jest uważany za okrągły otwór. Na przykład cięcie wieloboczne z okrągłymi fazowaniami narożników jest rozpoznawane jako okrągły otwór.
-
Wszystkie pozostałe punkty geometrii, które nie są widoczne w cieniu, są wymiarowane jako wnęki.

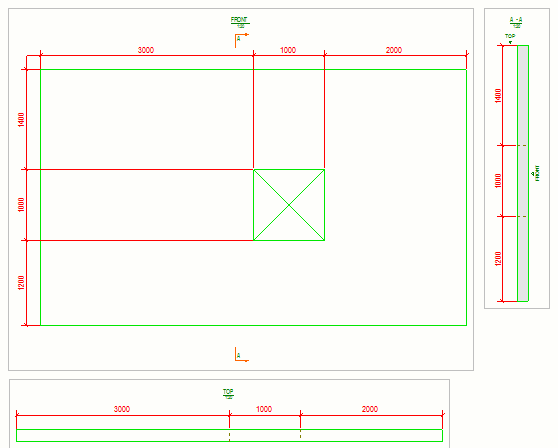

Na poniższym rysunku widać kilka przykładów typów geometrii:
- Otwory
- Wnęki
- Kształty
Przykłady
Poniżej przedstawiono przykład kształtu w obiekcie modelu oraz wymiarów na rysunku:
Poniżej przedstawiono przykład otworu w obiekcie modelu oraz wymiarów na rysunku:
Poniżej przedstawiono przykład wnęki w obiekcie modelu oraz wymiarów na rysunku:
