Biblioteka rysunków 2D znajduje się na panelu bocznym Tekla Structures. Jest dostępna, gdy rysunek jest otwarty.

1. Otwórz rysunek.
2. Otwórz okno Biblioteka rysunków 2D, klikając przycisk Biblioteka rysunków 2D w panelu bocznym .



   Ścieżka detalu wskazuje bieżący model.

3. Kliknij przycisk Folder, aby sprawdzić zawartość różnych folderów:
   • Bieżący model pokazuje detale w folderze \Drawing Details w bieżącym folderze modelu. W tym folderze zapisywane są detale i możesz w nim także tworzyć nowe podfoldery. Folder ten może być pusty, jeśli nie utworzono żadnych detali lub nie użyto detali w innych folderach.
   • Folder projektu i Folder firmowy pokazują detale w podfolderze \Drawing Details w folderach projektu i firmowych, jeśli ścieżka do tego podfolderu została zdefiniowana w odpowiednich opcjach zaawansowanych XS_PROJECT i XS_FIRM.
   • Folder systemowy pokazuje detale w podfolderze \Drawing Details w dowolnym z folderów zdefiniowanych jako wartość opcji zaawansowanej XS_SYSTEM.
   • Przeglądaj... umożliwia przejście do dowolnego folderu z detalami.
   • Gdy detale są używane w folderze projektu, firmowym, systemowym lub innym folderze niż \Drawing Details w folderze bieżącego modelu, są one kopiowane do folderu bieżącego modelu.
   • Kiedy zaktualizujesz detal przy użyciu nowych lub zmienionych obiektów, wszystkie wystąpienia detalu na rysunkach w bieżącym modelu również zostaną zaktualizowane. Jeśli detal został pobrany z folderu firmowego, detal w folderze firmowym nie zmieni się. Zmiany globalne mogą wprowadzać tylko administratorzy firmy, projektu i folderów systemowych.
   • Jeśli administrator zaktualizuje detal w folderze firmowym, projektu lub systemowym, żadne wstawione już wystąpienia detalu nie zostaną automatycznie zaktualizowane w projekcie. Aby to zrobić, trzeba ręcznie skopiować plik zaktualizowanego detalu i zastąpić nim ten znajdujący się w folderze modelu.
   • Nowy folder umożliwia utworzenie nowego folderu w bieżącym folderze modelu, w podfolderze \Drawing Details.

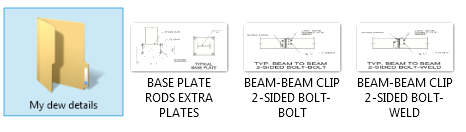

   • Wszelkie podfoldery w każdym z folderów są pokazywane obok detalu w wybranym folderze w widoku Biblioteka rysunków 2D. Kliknij dwukrotnie podfolder, aby wyświetlić zawarte w nim detale.



4. Wyszukaj detale, podając warunki w polu wyszukiwania w górnej części okna Biblioteka rysunków 2D.
   Tekla Structures wyświetli pasujące detale w widoku. Detale są wyszukiwane tylko w aktualnie wyświetlanym folderze i jego podfolderach.

W oknie Biblioteka 2D możesz dodawać do dowolnego rysunku detale znajdujące się w folderze systemu, projektu, folderze firmowym lub folderze bieżącego modelu.

1. Otwórz rysunek.
2. Kliknij przycisk Biblioteka rysunków 2D w panelu bocznym, aby otworzyć Biblioteka rysunków 2D.
   Aby przeglądać inny folder w poszukiwaniu detali, kliknij przycisk Folder , a następnie wybierz Bieżący model, Folder systemowy, Folder projektu lub Folder firmowy. Możesz także przeglądać inne foldery, wybierając Przeglądaj...
3. Jeśli chcesz zawsze wstawiać detal wewnątrz widoku, kliknij przycisk Opcje i wybierz W razie potrzeby utwórz widok.

   Detale tworzone w swoich własnych widokach są tworzone automatycznie jako widoki stałe.

   Może także występować potrzeba utworzenia widoku detalu, gdy detale są umieszczane poza widokami rysunku. Nowy widok będzie używał aktualnie zastosowanych właściwości widoku i będzie miał tę samą skalę co wstawiony detal. Jeśli opcja W razie potrzeby utwórz widok nie została wybrana, wstawiony detal nie będzie miał własnego widoku i wymiarowanie w detalu nie będzie działać prawidłowo.

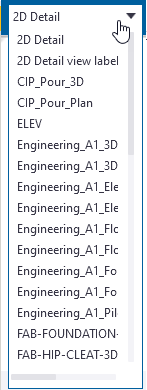

   Domyślnie używane są właściwości widoku standard. Można także utworzyć nowy plik właściwości widoku, który będzie używany w przypadku widoków detali. Dzięki temu będzie na przykład dostępna określona etykieta widoku w widokach detali. Korzystając z menu Opcje , można wybrać nowy plik właściwości lub dowolny z istniejących plików właściwości widoku. Ustawienia wybranego pliku właściwości widoku będą stosowane do każdego widoku kontenera detalu 2D.



4. Aby zablokować lub przeskalować wysokość czcionki, użyj opcji Skala w menu Opcje:

   Wybierz opcję Skala , aby skalować tekst po zmianie skali detalu przed wstawieniem.

   Nie wybieraj Skala, jeśli chcesz zablokować wysokość czcionki.

5. Kliknij detal, a następnie kliknij widok rysunku lub rysunek, aby umieścić detal.

   Tekla Structures wstawi detal. Detal jest wstawiany jako dodatek, co oznacza, że obiekty detalu są grupowane i pozostają razem, gdy wybiera się lub przenosi detal na rysunku.

   Naciśnij Esc, aby przerwać wskazywanie punktów wstawienia.

   Można również wskazać podrzędny punkt referencyjny dla obrotu. Aby to zrobić, na panelu Biblioteka rysunków 2D kliknij detal prawym przyciskiem myszy i włącz opcję Dodaj podrzędny punkt referencyjny. Przy wstawianiu detalu Tekla Structures wyświetli monit o podanie 2 punktów wejściowych. Podrzędny punkt referencyjny określi kierunek detalu.

Można tworzyć nowe detale w folderze bieżącego modelu lub w jego podfolderach.

1. Na otwartym rysunku dodaj obiekty, które nadadzą kształt detalowi.

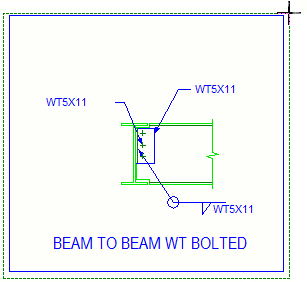

   Na poniższym przykładzie detal reprezentuje połączenie belka-belka. Detal zawiera dodane teksty, okręgi, linie, polilinie i symbole. Jest on wyświetlany w ramce w górnej części rysunku.



2. Kliknij przycisk Biblioteka rysunków 2D w panelu bocznym, aby otworzyć Biblioteka rysunków 2D.
3. Aby uwzględnić siatki w detalach, w menu Opcje wybierz opcję Uwzględnij siatki.

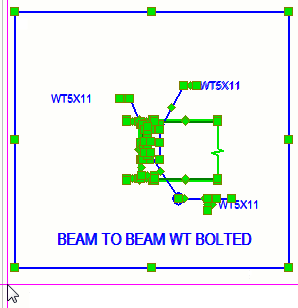

4. Wybierz obiekty, które chcesz uwzględnić w detalu.



5. Dodaj detal w oknie Biblioteka rysunków 2D:
   1. Jeśli folder bieżącego modelu zawiera podfoldery, kliknij dwukrotnie podfolder w widoku Biblioteka rysunków 2D, w którym chcesz zapisać nowy detal.

      Detal można utworzyć nawet wtedy, gdy nie jest wybrany folder bieżącego modelu. Detal będzie przechowywany w folderze bieżącego modelu, a komunikat na pasku stanu wskaże nazwę nowego detalu.

   2. Kliknij przycisk Nowy detal z wybranych obiektów u góry okna Biblioteka rysunków 2D.

      W dolnej części okna Biblioteka rysunków 2D pojawi się komunikat proszący o wskazanie punktu odniesienia.

   3. Wskaż punkt odniesienia na rysunku.



      Wskazówka:

      Można również wskazać podrzędny punkt referencyjny dla obrotu. Aby to zrobić, na panelu Biblioteka rysunków 2D kliknij detal prawym przyciskiem myszy i włącz opcję Dodaj podrzędny punkt referencyjny. Przy wstawianiu detalu Tekla Structures wyświetli monit o podanie 2 punktów wejściowych. Podrzędny punkt referencyjny określi kierunek detalu.

      W dolnej części okna Biblioteka rysunków 2D pojawi się komunikat z prośbą o przechwycenie przykładowego obrazu poprzez wskazanie dwóch punktów.

   4. Wskaż dwa punkty, aby przechwycić obraz detalu.



Możesz utworzyć detale w nowym folderze albo skopiować lub przenieść detale z bieżącego folderu modelu lub innych folderów do tego nowego folderu.

1. W oknie Biblioteka rysunków 2D kliknij przycisk Folder , a następnie wybierz Nowy folder.

   Zostanie utworzony folder o nazwie „Grupa detali”. Możesz zmienić nazwę tego nowego folderu, klikając folder i wprowadzając nową nazwę u dołu panelu Biblioteka rysunków 2D.

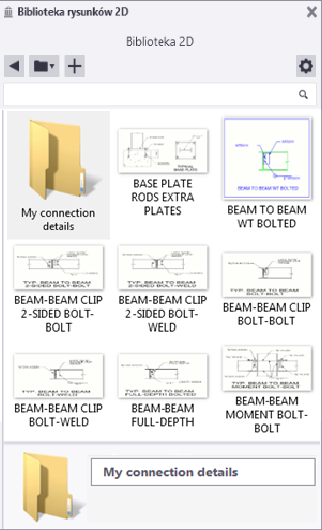

   W poniższym przykładzie nazwę nowego folderu zmieniono na „Elementy osadzone”.



2. Przejdź do folderu zawierającego detal, który chcesz skopiować lub przenieść, kliknij prawym przyciskiem myszy żądany detal, a następnie kliknij Wytnij lub Kopiuj.
3. Kliknij prawym przyciskiem myszy utworzony nowy folder („Elementy osadzone” w powyższym przykładzie) i wybierz Wklej.
   Tekla Structures kopiuje lub przenosi wybrany detal do wybranego folderu.
4. Aby dodać detale do folderu systemowego, utwórz podfolder w folderze systemowym (zdefiniowanym przez XS_SYSTEM) i nadaj mu nazwę Drawing Details, a następnie skopiuj lub przenieś detale z folderu modelu do nowego folderu systemowego \Drawing Details za pomocą Eksploratora Windows.
   W ten sam sposób możesz kopiować i przenosić detale do folderów projektu oraz folderów firmowych.

Przed wstawieniem detalu można zmienić jego właściwości w folderze bieżącego modelu.

1. Na otwartym rysunku przejdź do folderu i kliknij detal w oknie Biblioteka rysunków 2D.

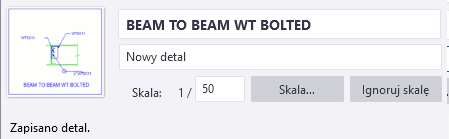

   Nowy detal, którego właściwości nie zostały jeszcze zmienione, wygląda tak jak detal przedstawiony poniżej w oknie Biblioteka rysunków 2D:



2. Zmień właściwości detalu w dolnej części panelu Biblioteka rysunków 2D:



   1. Zmień nazwę i opis detalu.
   2. Wybierz oryginalną skalę, wprowadź skalę lub zignoruj skalę.

      Wartość Skala odnosi się do skali widoku, w którym pierwotnie utworzono detal. Zazwyczaj nie ma potrzeby zmieniania wartości Skala. Ta wartość jest używana podczas wstawiania detalu, aby dostosować go do skali widoku docelowego - na przykład w celu zagwarantowania prawidłowego działania wymiarowania.

      Przykład:

      Tworzysz detal A z obiektów w widoku skali 1/10. Skala nowego detalu zostanie zarejestrowana jako 1/10 w narzędziu Biblioteka rysunków 2D. Następnie wstawiasz detal A (która ma skalę 1/10) do widoku W o skali 1/50. Detal będzie wyglądał na 5 razy mniejszy niż w oryginalnym widoku, ale wymiarowanie da takie same wyniki w obu widokach.

      Tworzysz inny detal B z obiektów w widoku skali 1/5. Skala nowego detalu zostanie zarejestrowana jako 1/5 w narzędziu Biblioteka rysunków 2D. Następnie wstawiasz ten detal (który ma skalę 1/5) do widoku W o skali 1/50. Detal będzie wyglądał na 10 razy mniejszy niż w oryginalnym widoku, ale wymiarowanie da takie same wyniki w obu widokach.

      Następnie zmieniasz skalę detalu A w widoku W z 1/10 na 1/5. Dzięki temu Tekla Structures obliczy wielkość detalu, tak jak gdyby oryginalny widok miał skalę 1/5. Dlatego, tak jak detal B, detal A będzie teraz wyglądać jak 10 razy mniejszy niż w widoku wyjściowym. Jednak w tym przypadku wymiarowanie da tylko 1/2 oczekiwanych wyników (co jest stosunkiem skali wprowadzonej i rzeczywistej oryginalnej skali).

      Po kliknięciu Ignoruj skalę detal będzie wyświetlany w tym samym rozmiarze niezależnie od skali widoku odpowiadającej rozmiarowi wizualnemu, którą miał w czasie tworzenia. Jest to wskazywane wartością skali 1/0. Z tego powodu wymiarowanie nie będzie prawidłowe po zastosowaniu opcji Ignoruj skalę.

      Jeśli zmienisz skalę, możesz zablokować wysokość czcionki lub przeskalować wysokość czcionki, aby dostosować się do zmiany skali. Aby zablokować lub przeskalować wysokość czcionki, użyj opcji Skala w menu Opcje:

      • Wybierz opcję Skala , aby skalować tekst po zmianie skali detalu przed wstawieniem.
      • Nie wybieraj Skala, jeśli chcesz zablokować wysokość czcionki.

Można rozbić wstawiony detal na linie i teksty — na przykład w celu zaktualizowania detalu o nowe obiekty.

W detalach można tworzyć wymiary macierzyste zamiast linii i symboli.

1. Na panelu Biblioteka rysunków 2D kliknij przycisk Opcje i wybierz opcję Rozbij wymiary macierzyste.
2. Wstaw na rysunku detal zawierający wymiary.
3. Kliknij prawym przyciskiem myszy wstawiony detal i wybierz Rozbij.
   Wymiar zostanie rozbity i uwzględniony w detalu jako zbiór linii i etykiet tekstowych.

Można rozbijać symbole zawarte w detalach i uniezależniać je od lokalnych plików symboli.

1. Na panelu Biblioteka rysunków 2D kliknij przycisk Opcje , a następnie wybierz Rozbij symbole macierzyste.
2. Wstaw na rysunku detal zawierający symbole rysunku.
3. Kliknij prawym przyciskiem myszy wstawiony detal i wybierz Rozbij.
   Detal i zawarte w nim symbole zostaną rozbite na linie i teksty.

Można zmodyfikować wszystkie wystąpienia detalu, aktualizując go o nowe lub zmodyfikowane obiekty.

1. Wstaw detal na rysunku i rozbij go, klikając detal prawym przyciskiem myszy i wybierając Rozbij.
2. Zmodyfikuj obiekty rozbitego detalu lub dodaj nowe.
3. Wybierz wszystkie obiekty detalu, w tym nowe obiekty.
4. Kliknij prawym przyciskiem myszy detal w widoku Biblioteka rysunków 2D i wybierz Aktualizuj detal z wybranymi obiektami.
   Pojawi się monit o wskazanie nowego punktu odniesienia. Jeśli aktualizujesz detal w widoku, w którym pierwotnie go utworzono, nie musisz wskazywać nowego punktu odniesienia. W innym przypadku musisz wskazać nowy punkt odniesienia.

   Detal zostanie zaktualizowany. Gdy aktualizujesz detal o nowe obiekty, jest on aktualizowany na wszystkich rysunkach, na których jest używany.

Pliki .dwg z okna Biblioteka 2D można wstawiać na rysunkach jako pliki referencyjne.

1. Otwórz rysunek.
2. Kliknij przycisk Biblioteka rysunków 2D w panelu bocznym, aby otworzyć okno Biblioteka rysunków 2D.
3. Wyszukaj folder zawierający pliki .dwg w oknie Biblioteka rysunków 2D.
   Możesz również przenieść pliki referencyjne do folderu \Drawing Details znajdującego się w folderze bieżącego modelu.
4. Jeśli chcesz zawsze wstawiać detal wewnątrz widoku, kliknij przycisk Opcje i wybierz W razie potrzeby utwórz widok.
5. Kliknij plik .dwg, a następnie kliknij widok rysunku lub rysunek, aby umieścić plik .dwg.
   Tekla Structures wstawi plik .dwg jako obiekt referencyjny na rysunku, a nie jako detal rysunku. Jeśli plik zostanie wstawiony spoza folderu modelu, zostanie on najpierw skopiowany do folderu modelu, a ścieżka wstawiania zostanie ustalona względem niego.

   Nie można aktualizować pliku .dwg o nowe obiekty, ale można wybrać wstawiony plik .dwg wraz z innymi obiektami i utworzyć nowy detal.

Pliki obrazów z panelu Biblioteka rysunków 2D można wstawiać do rysunków.

1. Otwórz rysunek.
2. Kliknij przycisk Biblioteka rysunków 2D w panelu bocznym, aby otworzyć okno Biblioteka rysunków 2D.
3. Wyszukaj folder zawierający pliki obrazów w oknie Biblioteka rysunków 2D.
   Możesz również przenieść pliki obrazów do folderu \Drawing Details znajdującego się w folderze bieżącego modelu.
4. Jeśli chcesz zawsze wstawiać detal wewnątrz widoku, kliknij przycisk Opcje i wybierz W razie potrzeby utwórz widok.
5. Kliknij plik obrazu, a następnie kliknij widok rysunku lub rysunek, aby umieścić ten plik.

   Obraz został wstawiony. Jeśli plik zostanie wstawiony spoza folderu modelu, zostanie on najpierw skopiowany do folderu modelu, a ścieżka wstawiania zostanie ustalona względem niego.

   Należy zauważyć, że miniatura szczegółów obrazu jest tworzona automatycznie.
