1. Na karcie Rysunki i raporty kliknij Właściwości rysunku i wybierz typ rysunku.
2. Wczytaj właściwości rysunku, które są najbardziej zbliżone do potrzebnych.
3. Kliknij Widok przekroju.

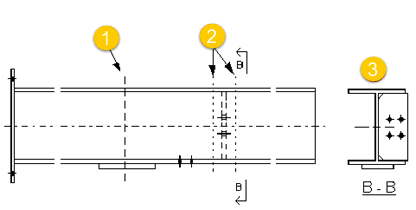

4. Na karcie Atrybuty ustaw wartości opcji Dopasuj według elementów lub Głębokość przekroju i Odległość łączonych przekrojów. Pamiętaj, aby najpierw zaznaczyć pole wyboru Rozmiar:

   • Ustawienie Dopasuj według elementów działa jako alternatywa dla Głębokość przekroju oraz Odległość łączonych przekrojów i wyświetla cały element w przekrojach.

   • Głębokość przekroju określa dodatnią i ujemną głębokość widoku przekroju, gdy widoki nie są połączone. Głębokość widoku przekroju można również dostosować na otwartym rysunku, przeciągając granicę widoku.
   • Odległość łączonych przekrojów określa zakres odległości do łączenia widoków przekroju.
   • Za pomocą opcji zaawansowanej XS_DRAWING_CUT_VIEW_COMPARISON_CRITERIA można dodatkowo określać, które widoki przekroju mają zostać połączone.

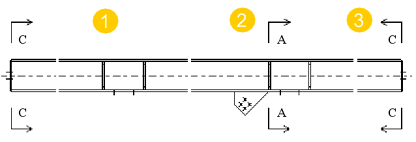

5. Pozostając na karcie Atrybuty, ustaw kierunek widoku Przekrój z lewej, Przekrój w środku i Przekrój z prawej na Lewy lub Prawy.
6. Przejdź na zakładkę Linia przekroju, a następnie ustaw długość linii znaku przekroju oraz odsunięcie (odległość pomiędzy znakiem przekroju a przekrojem).
7. Przejdź do zakładki Znak przekroju i zmodyfikuj ustawienia znaku przekroju:
   1. Kliknij przycisk ... obok pola A1 - A5, aby otworzyć okno dialogowe Zawartość znaku.
   2. Wybierz elementy, które chcesz umieścić w znaku.
   3. W razie potrzeby wybierz element z listy i kliknij < Dodaj ramkę, a następnie wybierz ramkę Typ i Kolor.
      Można użyć koloru standardowego lub koloru niestandardowego RGB.
   4. W razie potrzeby wybierz element z listy i wybierz właściwości Kolor, Czcionka oraz Wysokość tekstu.
      Można użyć koloru standardowego lub koloru niestandardowego RGB.
   5. Przejdź do zakładki Pozycja i wybierz stronę wyświetlania tekstu, pozycję tekstu, odsunięcie poziome i pionowe oraz obrót tekstu.
   6. W polu Nr początkowy lub litera widoku przekroju oraz etykiety symbolu określ, czy etykiety widoku przekroju i symbolu przekroju mają zaczynać się od liczby, czy litery:
      • Można wprowadzić dowolną liczbę od 1 lub dowolną literę od A do Z lub od a do z (w etykiecie również wyświetlane jako duże litery).
      • Jeśli użyjesz litery, a wprowadzony ciąg jest dłuższy niż jedna litera, pokazywana jest tylko pierwsza litera. Jeśli użyjesz cyfr, wszystkie wprowadzone cyfry będą widoczne.
      • Numer początkowy w etykiecie zmienia się tylko wtedy, gdy zmienisz go we właściwościach rysunku, przed utworzeniem rysunku. Jeśli zmienisz go w istniejącym rysunku i ponownie utworzysz rysunek, etykiety widoku przekroju i etykiety symbolu dla wszystkich automatycznie uwzględnionych widoków przekrojów i wszystkich nowych widoków przekrojów również zmienią się.
   7. Kliknij OK, aby powrócić do właściwości rysunku.
8. Kliknij Tworzenie widoku i dodaj widoki przekroju i końca, które chcesz utworzyć.
9. Pozostając w panelu Tworzenie widoku określ widok i właściwości, które chcesz zmienić, a następnie kliknij Właściwości widoku.
10. Dostosuj właściwości widoku według potrzeb.
11. Kliknij Zapisz, aby zapisać właściwości widoku.
12. Kliknij Zamknij.
13. Powtórz czynności opisane w punktach od 9 do 12 w stosunku do wszystkich tworzonych widoków przekroju i widoków końca.
14. Aby zapisać zmiany, kliknij Zapisz.

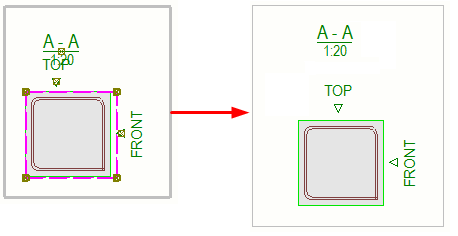

W widokach przekroju i widokach końca na rysunkach można wyświetlać znaki kierunku widoku.

1. Na karcie Rysunki i raporty kliknij Właściwości rysunku i wybierz typ rysunku.
2. Wczytaj właściwości rysunku, które są najbardziej zbliżone do potrzebnych.
3. Kliknij Tworzenie widoku w drzewie opcji po lewej stronie, wybierz widok i właściwości, które chcesz zmienić, a następnie kliknij Właściwości widoku.

   Wybierz widok przekroju lub widok końca elementu.

4. Przejdź do karty Etykieta w oknie dialogowym Właściwości widoku.
5. Wybierz jedną z opcji w polu Pokaż znaki kierunku: Pokaż znaki:
   • Tylko symbol
   • Tylko etykieta
   • Symbol i etykieta
   • Opcja Brak powoduje, że nie są pokazywane żadne znaki.
6. Określ wysokość symbolu i etykiety tekstowej w polu Wysokość.

   Jeśli spróbujesz użyć wartości 0, pojawi się komunikat o błędzie.

7. Aby zapisać zmiany, kliknij Zapisz.
8. Kliknij Zamknij.
9. Kliknij Zapisz, aby zapisać właściwości rysunku, a następnie przycisk OK i utwórz rysunek.

Na rysunku pojedynczego elementu, zespołu lub zespołu betonowego widoki przekroju i widoki końca zawsze można umieścić obok widoku głównego albo w pustym miejscu.

1. Na karcie Rysunki i raporty kliknij Właściwości rysunku i wybierz typ rysunku.
2. Wczytaj właściwości rysunku, które są najbardziej zbliżone do potrzebnych.
3. Kliknij Układ i przejdź do karty Inne.

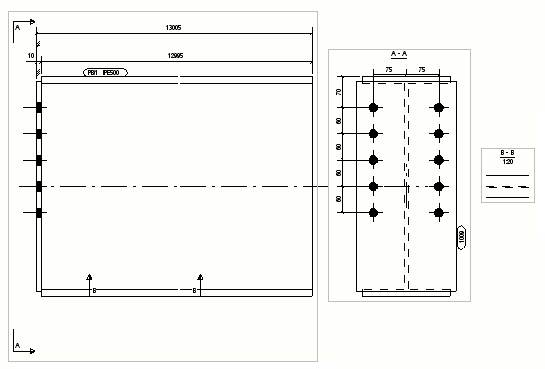

4. Nadaj opcji Wyrównaj widoki końca z widokiem głównym wartość Tak, aby umieścić widoki obok widoku głównego.
5. Nadaj opcji Wyrównaj widok przekroju z widokiem głównym wartość Tak, aby umieścić widoki obok widoku głównego.
6. Aby zapisać zmiany w pliku właściwości rysunku, kliknij Zapisz u góry.
7. Kliknij OK i utwórz rysunek.

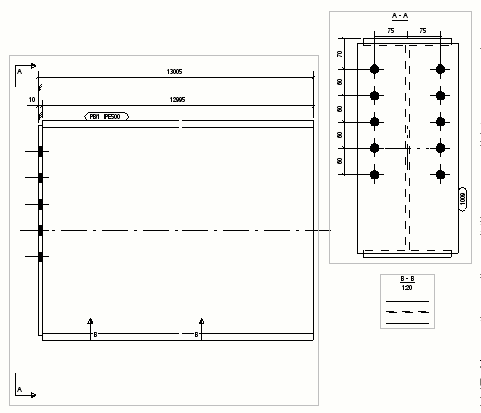

   W przypadku wybrania Nie, Tekla Structures umieści widoki przekroju i końca w dowolnym dostępnym położeniu.
