Tworzenie widoku rysunku siatki zbrojeniowej

Istnieje możliwość utworzenia widoków rysunku, z których każdy zawiera jedną siatkę zbrojeniową, używając makra Widok siatki zbrojeniowej. Widok siatki pokazuje ogólne wymiary długości i szerokości siatki oraz linie wymiarowe dla odstępów między prętami w kierunku poziomym i pionowym. Wyświetlane są także rozmiary prętów.

Widoki siatki można tworzyć ze wszystkich typów widoków na rysunkach zespołów betonowych i rysunkach zestawczych.

Otwórz rysunek zawierający siatki.
Wybierz siatki.

Jeśli chcesz utworzyć widoki dla wszystkich siatek na rysunku, nie musisz ich zaznaczać oddzielnie.
Kliknij przycisk Aplikacje i komponenty w panelu bocznym, aby otworzyć katalog Aplikacje i komponenty.
Kliknij strzałkę obok pozycji Aplikacje, aby otworzyć listę aplikacji.

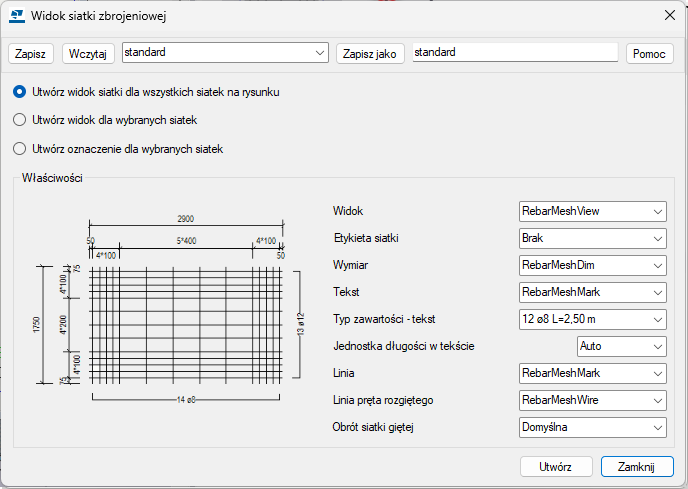

Kliknij dwukrotnie Widok siatki zbrojeniowej.
Podczas tworzenia widoków dostępne są następujące opcje:
- Aby utworzyć oddzielny widok dla każdej siatki na rysunku, wybierz Utwórz widok siatki dla wszystkich siatek na rysunku.
- Aby utworzyć widok tylko dla wybranych siatek, wybierz Utwórz widok dla wybranych siatek. Wybierz siatki przed uruchomieniem makra.
- Jeśli po utworzeniu widoków siatek istnieje potrzeba dodania linii wymiarowych i średnic, należy wybrać Utwórz oznaczenie dla wybranych siatek. Wybierz siatki przed uruchomieniem makra.
Wybierz pliki właściwości widoku, wymiaru, tekstu, rozgiętej linii pręta, których chcesz użyć w nowym widoku siatki.

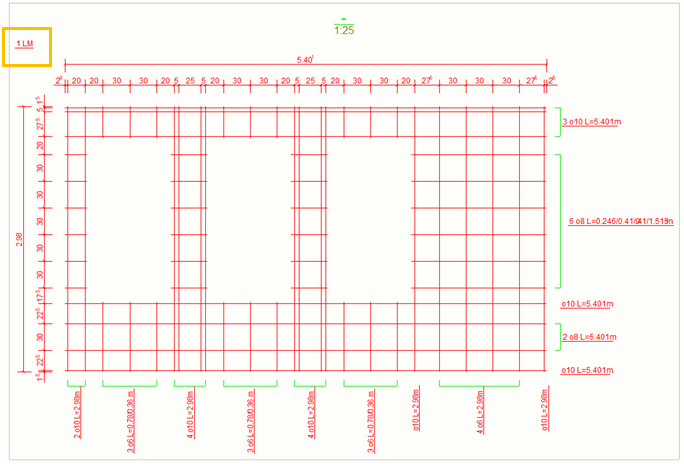

Określ, czy chcesz dodać etykietę siatki w lewym górnym rogu widoku.
Dostępne opcje to: Brak i Pozycja siatki. Pozycja siatki składa się z numeru pozycji siatki (ASSEMBLY. SERIAL_NUMBER) i nazwy zespołu (ASSEMBLY.NAME).
Wybierz typ opisu pręta w polu Typ zawartości - tekst.

Dostępne opcje to i .
Wybierz jednostkę długości pręta w polu Jednostka długości w tekście.

Po wybraniu opcji Auto i jednostek brytyjskich, w tekście będą używane bieżące jednostki, w przeciwnym razie w tekście jednostką długości będzie m.
Określ żądany obrót siatki giętej w polu Obrót siatki giętej. Dostępne opcje to Domyślna, 90, 180 i 270. W przypadku wybrania opcji Domyślna siatki będą zawsze zorientowane tak, aby gięte pręty znajdowały się w osiach poziomych.
Kliknij Utwórz.

Tekla Structures tworzy i aktualizuje widoki w zależności od wybranych opcji i plików właściwości. Nazwa widoku siatki pochodzi z atrybutu szablonu CATALOG_NAME.

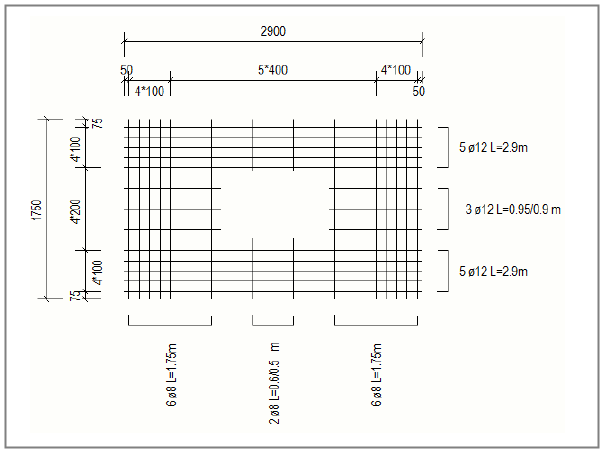

Poniżej znajduje się przykład widoku siatki.

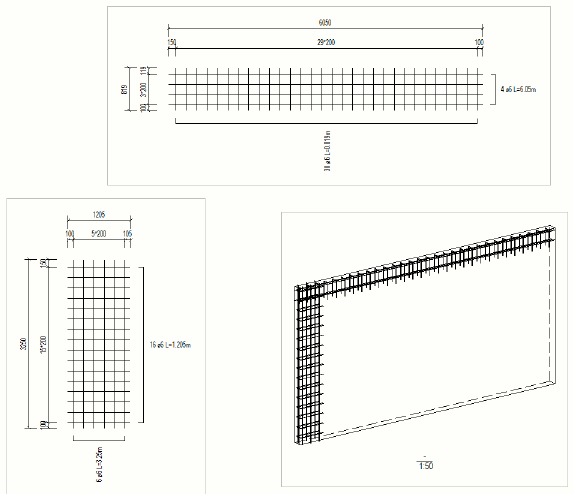

Poniższy rysunek zawiera widok 3D ściany z dwiema giętymi siatkami oraz oddzielny widok wyprostowanej siatki obu siatek.

Uruchom Widok siatki zbrojeniowej z wiersza poleceń

Można również uruchamiać Widok siatki zbrojeniowej programowo, na przykład za pomocą wiersza polecenia lub z poziomu rozszerzenia.

Nazwa polecenia: RebarMeshViewCreator

Plik RebarMeshViewCreator.exe znajduje się w poniższym folderze: ..\<version>\bin\applications\Tekla\drawings\RebarMeshViewCreator

Parametry:

-create <mode>: Ustawia tryb tworzenia. Dozwolone wartości to 0-2, gdzie 0=utwórz widoki siatki dla wszystkich siatek, 1=utwórz widoki siatki dla wybranych siatek, 2=utwórz oznaczenie dla wybranych siatek

-standard <absolute file path>: Wczytuje określony plik standard.

-attributes <attribute list>: Ustawia określone wartości atrybutów, format to <attribute_name>=<value>, wpisy są oddzielone średnikami (;).

Przykład:

RebarMeshViewCreator -create 0 -standard "D:\path to\myStandardFile.xml" -attributes LengthUnit=0;LineAttributes=RebarMeshMark
