Dodawanie automatycznych podwójnych wymiarów
We wszystkich typach rysunków mogą być automatycznie tworzone podwójne etykiety wymiarów.
Ograniczenia:
Podwójne wymiary mogą być wyświetlane tylko we względnych i bezwzględnych wymiarach US, ale nie w wymiarach bezwzględnych.
- Kliknij W menu Plik kliknij i przejdź do ustawień Wymiary rysunku.
- Ustaw jednostki, format i dokładność.

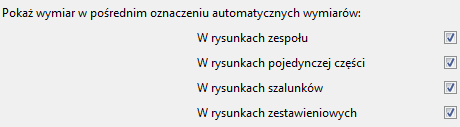

- Wybierz typy rysunków, w których chcesz mieć podwójne wymiary.
- Kliknij OK.
Podczas tworzenia rysunku Tekla Structures dodaje dolną etykietę wymiaru w wybranej jednostce i formacie oraz wstawia tekst DIMENSION w środkowej etykiecie wymiaru w oknie dialogowym Właściwości wymiaru.
Przykład

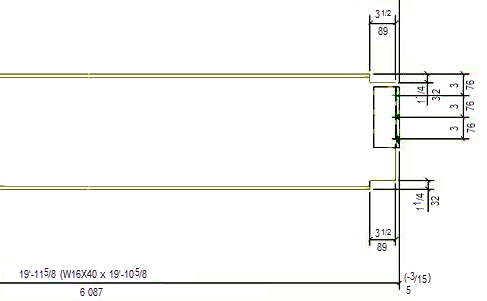

Poniżej znajduje się przykład podwójnych wymiarów używających jednostek mm i formatu ###.
