Istnieje możliwość wstawienia łącza do pliku tekstowego wewnątrz ramki na rysunku. Najpierw utwórz plik .txt lub .rtf w programie WordPad, a następnie dodaj do niego łącze na rysunku Tekla Structures. Tekla Structures doda tekst przy użyciu podstawowych ustawień formatowania, które można skonfigurować w samym pliku, a także właściwości tekstu w panelu właściwości.

1. Utwórz plik tekstowy.

   Istnieje możliwość dodania do pliku podstawowego formatowania, takiego jak pogrubienie, kursywa, podkreślenie, przekreślenie, indeks górny i dolny, wcięcie i znaki tabulacji, a także ustawienie określonej czcionki. Można dodawać listy z łącznikami i kółkami jako znakami wypunktowania oraz listy numerowane. Możliwe jest zagnieżdżanie list. Proste tabele są również obsługiwane.

   Po dodaniu łącza tekstowego Tekla Structures zachowuje ustawienia formatowania.

   Należy pamiętać, że odnośniki tekstowe nie obsługują hiperłączy ani obrazów.

   Kolory Tekla Structures zawsze będą wyświetlane prawidłowo. W przypadku użycia w pliku .rtf koloru, który nie jest obsługiwany w Tekla Structures, zostanie użyty najbliższy dostępny kolor Tekla Structures.

2. Otwórz rysunek, do którego chcesz dodać plik tekstowy.
3. Na zakładce Oznaczenia kliknij Plik tekstowy.
   Można również wybrać Plik tekstowy z listy obiektów panelu właściwości.
4. W oknie Nazwa pliku znajdź i wskaż plik tekstowy.
5. Ustaw żądany kolor, typ i wysokość czcionki.
   Te właściwości można zdefiniować tylko dla plików .txt. Można użyć koloru standardowego lub koloru niestandardowego RGB.
6. Określ pożądaną skalę.

   Skalę można zdefiniować tylko dla plików .rtf.

   Skala określa zakres skalowania zawartości pliku .rtf. W przypadku zdefiniowania 1 jako skali, litery zachowają tą samą wielkość co litery w oryginalnym pliku .rtf.

7. Definiuj Skalowanie:
   • Bez skalowania: Opcja Tekla Structures powoduje dostosowanie rozmiaru obiektu tak, aby pasował do ramki. Tekst jest zawijany podczas zmiany rozmiaru ramki poprzez przeciąganie uchwytów. Minimalna szerokość ramki jest określona przez najdłuższe słowo.
   • Dostosuj skalę : Opcja Tekla Structures powoduje wstawienie obiektu w jego oryginalnym rozmiarze. W takim przypadku po zmianie rozmiaru ramki tekstu przez przeciąganie za pomocą uchwytów tekst nie jest zawijany, a skalowanie czcionki odbywa się automatycznie.
8. Ustaw typ linii i kolor ramki.
   Można użyć koloru standardowego lub koloru niestandardowego RGB.
9. Wskaż pozycję dla lewego górnego narożnika ramki tekstu.

Istnieje możliwość wstawienia łącza do innego rysunku w ramce w rysunku. Tekla Structures doda łącze do rysunku, używając właściwości we właściwościach łącza rysunków.

1. Otwórz rysunek, do którego chcesz dodać łącze.

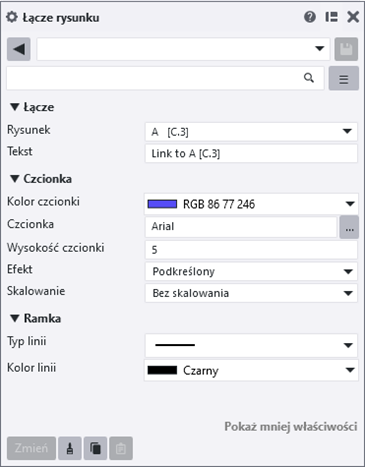

2. Na zakładce Rysunek kliknij: Łącze > Do innego rysunku.
   Można również wybrać Łącze rysunku z listy obiektów panelu właściwości.



3. Na liście Rysunek wybierz rysunek, do którego ma zostać utworzone łącze.

   Rysunki na liście są uwzględnione z bieżącego modelu.

4. Jeśli chcesz wyświetlić tekst łącza zamiast nazwy rysunku, wprowadź go w polu Tekst.
5. Zmodyfikuj kolor, typ i wysokość czcionki oraz efekt.
   Można użyć koloru standardowego lub koloru niestandardowego RGB.
6. Określ, czy chcesz skalować łącze. W przypadku wybrania opcji Bez skalowania Tekla Structures wstawia łącze w pierwotnym rozmiarze.

   W przypadku wybrania opcji Dostosuj skalę Tekla Structures dostosuje rozmiar obiektu do ramki.

7. Zmień typ linii i kolor ramki.
   Można użyć koloru standardowego lub koloru niestandardowego RGB.
8. Wybierz dwa punkty, aby zdefiniować ramkę i dodać łącze.

Istnieje możliwość dodawania hiperłączy do adresów internetowych (URL) lub plików w ramce w rysunku przy użyciu bieżących właściwości hiperłącza.

1. Otwórz rysunek, do którego chcesz dodać hiperłącze.

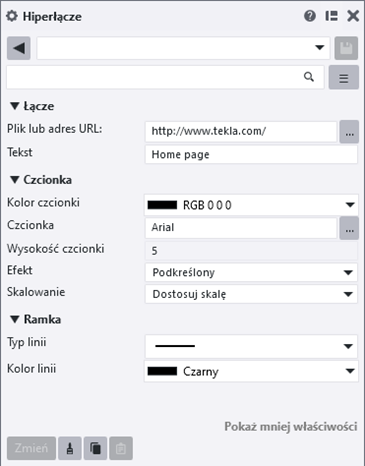

2. Na zakładce Rysunek kliknij Łącze > Hiperłącze.
   Można również wybrać Hiperłącze z listy obiektów panelu właściwości.



3. W polu Plik lub URL zdefiniuj adres internetowy lub ścieżkę do pliku HTML.

   Aby wybrać z pliku HTML, kliknij Przeglądaj....

4. Jeżeli chcesz wyświetlić tekst zamiast samego hiperłącza, wpisz go w polu Tekst.
5. Zmodyfikuj czcionkę tekstu, kolor i wysokość czcionki oraz efekt.
   Można użyć koloru standardowego lub koloru niestandardowego RGB.
6. Zmień typ linii i kolor ramki.
   Można użyć koloru standardowego lub koloru niestandardowego RGB.
7. Określ, czy chcesz skalować łącze.

   W przypadku wybrania opcji Bez skalowania wystarczy wybrać lewy górny róg ramki po wstawieniu łącza. Tekla Structures wstawia łącze w oryginalnym rozmiarze. Po wybraniu Dostosuj skalę trzeba wybrać dwa punkty, aby zdefiniować ramkę. Tekla Structures dostosowuje rozmiar łącza, aby pasowało do ramki.

8. Wybierz jeden lub dwa punkty na rysunku w zależności od dokonanego Skalowanie wyboru.

Istnieje możliwość wstawienia pliku DWG lub DXF w ramkę na rysunku jako łącza. Tekla Structures doda łącze do pliku DWG lub DXF, używając właściwości DWG/DXF. Po modyfikacji pierwotnego pliku Tekla Structures modyfikuje także wszystkie połączone wystąpienia pliku DWG/DXF na rysunkach.

1. Otwórz rysunek, do którego chcesz wstawić łącze do pliku DWG/DXF.
2. Na karcie Rysunek kliknij DWG/DXF.
   Można również wybrać DWG/DXF z listy obiektów panelu właściwości rysunku.
3. W polu Nazwa pliku poszukaj pliku DWG lub DXF, którego chcesz użyć.
4. Wybierz opcje skalowania:
   • Skalowanie:

     • X: Korzystając z tej opcji, aby wstawić plik, należy wybrać lewy górny róg ramki. Skalę rysunku można ustawić jedynie w kierunku X.

     • XY: Korzystając z tej opcji, aby wstawić plik, należy wybrać lewy górny róg ramki. Skalę rysunku można ustawić w kierunkach X i Y.

     • Dostosuj skalę: Korzystając z tej opcji, należy wybrać lewy górny i prawy dolny narożnik ramki, aby określić rozmiar i utworzyć ramkę. Tekla Structures dostosuje plik, aby pasował do ramki.

     • Optymalne dopasowanie: Korzystając z tej opcji, należy wybrać lewy górny i prawy dolny narożnik ramki, aby zmierzyć i utworzyć ramkę. Tekla Structures dostosuje plik, aby pasował do ramki, zachowując jego oryginalne proporcje.

   • Skalowanie X:

     • Skaluje plik w kierunku X. Wprowadź współczynnik, aby określić skalę, na przykład 1,0 dla 100%, 1,5 dla 150% itd. Jako typ Skalowanie musi być ustawiony X lub XY.

   • Skalowanie Y:

     • Skaluje plik w kierunku Y. Wprowadź współczynnik, aby określić skalę, na przykład 1,0 dla 100%, 1,5 dla 150% itd. Jako typ Skalowanie musi być ustawiony XY.

5. Wybór typu i koloru linii ramki.
   Można użyć koloru standardowego lub koloru niestandardowego RGB.
6. Wskaż jeden lub dwa punkty na rysunku, aby umieścić ramkę, w której zostanie dodany połączony plik.

Istnieje możliwość wstawienia obrazu jako łącza w ramce na rysunku. Tekla Structures dodaje łącze do obrazu, używając właściwości określonych we właściwościach obrazu. Po modyfikacji pierwotnego pliku Tekla Structures modyfikuje także wszystkie połączone wystąpienia na rysunkach.

1. Otwórz rysunek, do którego chcesz wstawić łącze do obrazu.
2. Na karcie Rysunek kliknij Obraz .
   Można również wybrać Obraz z listy obiektów panelu właściwości.
3. W polu Nazwa pliku znajdź i wskaż plik obrazu, którego chcesz użyć.
4. Wybierz opcje skalowania:

   • Skalowanie:

     • Bez skalowania
     • X: jeśli korzystasz z tego ustawienia, musisz wybrać lewy górny narożnik ramki, aby wstawić obraz. Skalę rysunku można ustawić jedynie w kierunku X.
     • XY: jeśli korzystasz z tego ustawienia, musisz wybrać lewy górny narożnik ramki, aby wstawić obraz. Skalę rysunku można ustawić w kierunkach X i Y.
     • Dostosuj skalę: korzystając z tej opcji, musisz wybrać lewy górny i prawy dolny narożnik ramki, aby określić rozmiar i utworzyć ramkę. Tekla Structures przeskaluje obraz, aby dopasować go do ramki.
     • Optymalne dopasowanie: korzystając z tej opcji, musisz wybrać lewy górny i prawy dolny narożnik ramki, aby zmierzyć i utworzyć ramkę. Tekla Structures przeskaluje obraz, aby pasował do ramki, zachowując jego oryginalne proporcje.

   • Skalowanie X

     Skaluje plik w kierunku X. Wprowadź współczynnik, aby określić skalę, na przykład 1.0 dla 100%, 1.5 dla 150% itd. Typ skalowania musi być ustawiony na X lub XY.

   • Skalowanie Y

     Skaluje plik w kierunku Y. Wprowadź współczynnik, aby określić skalę, na przykład 1.0 dla 100%, 1.5 dla 150% itd. Typ skalowania musi być ustawiony na XY.

5. Wybierz typ i kolor linii ramki łącza.
   Można użyć koloru standardowego lub koloru niestandardowego RGB.
6. Wybierz na rysunku punkty do umieszczenia ramki obrazu.

   Tekla Structures doda łącze do obrazu wewnątrz ramki o zmiennym rozmiarze na rysunku.
