Blacha łącząca profilu podwójnego (1046)

Tekla Structures
Zmodyfikowany: 10 gru 2024
2025
Tekla Structures

Blacha łącząca profilu podwójnego (1046)

Blacha łącząca profilu podwójnego (1046) tworzy blachę między elementami profilu podwójnego. Blacha jest przyspawana i przykręcona do elementów profilu.

Utworzone obiekty

  • blacha

  • śruby

  • Spoiny

Zastosowania

Sytuacja Opis

Blacha dystansowa pomiędzy profilami podwójnymi. Połączenie spawane lub na śruby.

Przed rozpoczęciem

Tworzenie profilu podwójnego.

Kolejność wyboru

  1. Wybierz element (profil podwójny).

  2. Wskaż położenie.

    Połączenie jest tworzone automatycznie.

Klucz do identyfikacji elementów

Opis

1

blacha

karta Obraz

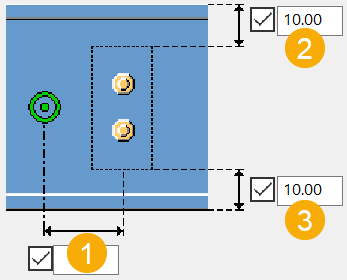

Karta Obraz służy do definiowania położenia blachy.

Wymiary

Opis

1

Odległość od wybranego punktu.

2

Odległość od górnej krawędzi górnego elementu do górnej krawędzi blachy.

3

Odległość od dolnej krawędzi dolnego elementu do dolnej krawędzi blachy.

karta Elementy

Na zakładce Elementy można określić właściwości blachy.

Elementy

Opcja Opis

blacha

Grubość, szerokość i wysokość blachy.

Opcja

Opis

Domyślnie

Nr pozycji

Przedrostek i numer początkowy numeru pozycji elementu.

Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu.

Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.

Materiał

Klasa materiału.

Domyślny materiał jest określony w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.

Nazwa

Ta nazwa będzie widoczna w rysunkach i raportach.

Karta Śruby

Na zakładce Śruby można określić właściwości śruby.

Wymiary grupy śrub

Opis

1

Umożliwia wybranie sposobu mierzenia wymiarów pozycji poziomej grupy śrub.

  • Lewy: Od lewej krawędzi elementu podrzędnego do śruby najbliżej lewej strony.

  • Środek: od osi elementu podrzędnego do osi śrub.

  • Prawy: od prawej krawędzi elementu podrzędnego do śruby najbliżej prawej strony.

2

Wymiary pozycji poziomej grupy śrub.

3

Odległość od krawędzi śruby.

odległość od krawędzi to odległość od środka śruby do krawędzi elementu.

4

Liczba śrub.

5

Rozstaw śrub.

Wartości rozstawu śrub należy oddzielać spacją. Należy wprowadzić wartość każdej odległości między śrubami. Na przykład w przypadku 3 śrub należy wprowadzić 2 wartości.

6

Umożliwia wybranie sposobu mierzenia wymiarów pozycji pionowej grupy śrub.

  • Na górze: od górnej krawędzi elementu podrzędnego do śruby najbliżej góry.

  • Środek: od osi śrub do osi elementu podrzędnego.

  • Dół: od dolnej krawędzi elementu podrzędnego do śruby najbliżej dołu.

7

Wymiar pozycji pionowej grupy śrub.

Podstawowe właściwości śruby

Opcja

Opis

Domyślna

Rozmiar śruby

Średnica śruby.

Dostępne rozmiary są zdefiniowane w katalogu zespołów śrub.

Norma śruby

Norma śruby używana w komponencie.

Dostępne normy są zdefiniowane w katalogu zespołów śrub.

Tolerancja

Odstęp między śrubą a otworem.

Gwint w mat

Umożliwia zdefiniowanie, czy gwint może się znajdować w elementach przykręcanych, gdy używane są śruby z gwintem częściowym.

Ustawienie to nie wywiera efektu, gdy używane są śruby z pełnym gwintem.

Tak

Budowa/Warsztat

Lokalizacja montażu śrub.

Budowa

Otwory podłużne

Istnieje możliwość zdefiniowania otworów podłużnych, powiększonych lub gwintowanych.

Opcja

Opis

Domyślnie

1

Wymiar pionowy otworu owalnego.

0 — okrągły otwór.

2

Wymiar poziomy otworu owalnego lub naddatek dla otworów powiększonych.

0 - okrągły otwór.

Typ otworu

Podłużny tworzy otwory podłużne.

Powiększony tworzy otwory powiększone.

Brak otworu powoduje, że otwory nie są tworzone.

Gwintowany tworzy otwory gwintowane.

Obróć otwory

Gdy typ otworu jest ustawiony na Owalny, ta opcja obraca otwory owalne.

Owalne otwory w

Elementy, w których są tworzone otwory podłużne. Dostępne opcje zależą od komponentu.

Zespół śruby

Zaznaczenie pól wyboru pozwala określić, które obiekty komponentu (śruba, podkładki i nakrętki) mają być używane w zespole śruby.

Aby utworzyć sam otwór, należy usunąć zaznaczenie wszystkich pól wyboru.

Aby zmienić zespół śruby w istniejącym komponencie, należy zaznaczyć pole wyboru Wynik modyfikacji i kliknąć Zmień.

Zwiększenie długości śruby

Umożliwia zdefiniowanie, o ile ma zostać zwiększona długość śruby. Tej opcji można na przykład użyć, gdy malowanie wymaga zwiększenia długości śruby.

Rozmieszczanie śrub

Opcja

Opis

Domyślna

Rozmieszczenie równoległe

Ustawienia AutoDefault mogą zmienić tą opcję.

Rozmieszczenie równoległe

Typ rozmieszczenia na przemian 1

Typ rozmieszczenia na przemian 2

Typ rozmieszczenia na przemian 3

Typ rozmieszczenia na przemian 4

karta Ogólne

Kliknij poniższe łącze, aby uzyskać więcej informacji:

Zakładka Ogólne

Spoiny

Kliknij poniższe łącze, aby uzyskać więcej informacji:

Tworzenie spoin
