Blacha podstawy (1042)

Blacha podstawy (1042) tworzy blachę podstawy połączoną z końcem słupa.

Utworzone obiekty

Blacha podstawy
śruby
Dodatkowe blachy łączące kotwy
Pręty kotwiące
śruby
Spoiny
Dodatkowy komponent (opcjonalnie)

Zastosowania


Sytuacja	Opis
	Detal podstawy słupa
	Blacha podstawy słupa przy powierzchni półki

Przed rozpoczęciem

Utwórz słup.

Kolejność wyboru

Wybierz element główny (słup).
Wskaż położenie.

Detal zostanie utworzony automatycznie.

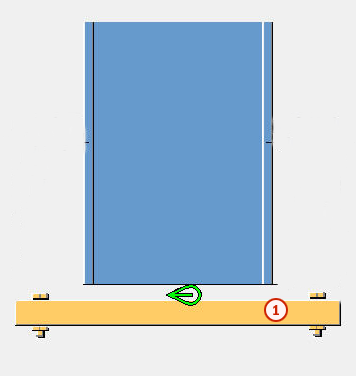

Klucz do identyfikacji elementów


	Element
1	Blacha podstawy

Karta Obraz

Na zakładce Obraz można określić położenie blachy podstawy.

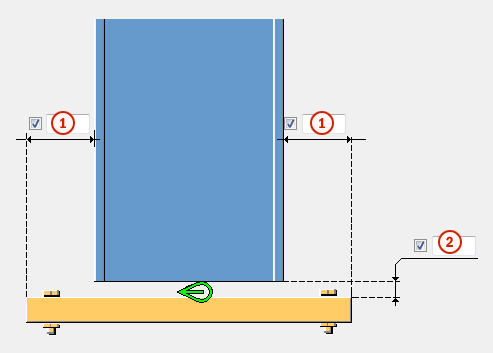

Wymiary


	Opis
1	Odległość od półki elementu głównego do krawędzi blachy podstawy.
2	Szczelina przy spawaniu.

Karta Elementy

Na zakładce Elementy można określić wymiary blachy podstawy.

blacha


Opcja	Opis	Domyślnie
Blacha	Grubość, szerokość i wysokość blachy podstawy.	Grubość = `30 mm` Szerokość = `500 mm` Wysokość = `500 mm`


Opcja	Opis	Domyślnie
Nr pozycji	Przedrostek i numer początkowy numeru pozycji elementu. Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu.	Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Materiał	Klasa materiału.	Domyślny materiał jest określony w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Nazwa	Ta nazwa będzie widoczna w rysunkach i raportach.
Wykończenie	Opisuje sposób obróbki powierzchni elementu.

Zakładka Parametry

Na zakładce Parametry można ustawić wymiary spoiny, średnicę i położenie otworu do zalewania, rodzaj blachy, sprawdzenie projektu oraz wartość siły ścinającej.

Kontrola obliczeń


Opcja	Opis
Projekt	Pozwala włączyć lub wyłączyć kontrolę obliczeń.
Nośny	Pozwala określić, czy detal i jego komponenty będą obciążone wprowadzoną siłą ścinającą.
Ciężar własny (kN)	Pozwala zdefiniować osiowe obciążenie własne, gdy włączona jest kontrola obliczeń.
Minimalne Fcu (N/mm^2)	Określa minimalne Fcu, gdy kontrola obliczeń jest włączona.

Siła ścinająca


	Opis
1	Wartość siły ścinającej. Jeśli kontrola obliczeń jest włączona, należy wprowadzić wartość dodatnią. W przypadku braku siły ścinającej należy wprowadzić `0`.

Wymiary spoiny


	Opis
1	Wymiar spoiny na półce słupa.
2	Wymiar spoiny na środniku słupa.

Typy spoin


Opcja	Opis
	Domyślnie Spawane całkowicie Można zmienić tę opcję za pomocą funkcji AutoDefault.
	Spawane całkowicie
	Spawane częściowo

Średnica i odsunięcie otworu dodatkowego


	Opis
1	Odsunięcie poziome otworu dodatkowego od środka słupa.
2	Średnica otworu dodatkowego.
3	Odsunięcie pionowe otworu dodatkowego od środka słupa.

Blacha podstawy z otworem dodatkowym


Opcja	Opis
	Domyślnie Otwór dodatkowy nie zostanie utworzony. Można zmienić tę opcję za pomocą funkcji AutoDefault.
	Otwór dodatkowy nie zostanie utworzony.
	Otwór dodatkowy zostanie utworzony.

Rowki montażowe na blasze podstawy


Opcja	Opis
	Domyślna Rowki montażowe są nieutworzone. Można zmienić tę opcję za pomocą funkcji Autodefaults.
	Rowki montażowe są nieutworzone.
	Rowki montażowe są utworzone poziomo.
	Rowki montażowe są utworzone pionowo dla pierwszego i ostatniego rzędu śrub. W przypadku innych rzędów śrub, rowki montażowe są utworzone poziomo.

Tolerancja dla rowków montażowych

Zdefiniuj tolerancję dla rowków montażowych w blachach podstawy. Szerokość rowków jest wyliczana ze wzoru: średnica śruby + tolerancja. Jeżeli nie wprowadzisz wartości, użyta zostanie wartość tolerancji śruby.

Blacha podstawy z otworami lub śrubami


Opcja	Opis
	Domyślnie Zostaną utworzone otwory. Można zmienić tę opcję za pomocą funkcji AutoDefault.
	Zostaną utworzone otwory.
	Śruby zostaną utworzone.

Używanie dodatkowych komponentów

Za pomocą dodatkowych komponentów systemowych lub użytkownika można modyfikować koniec słupa lub blachę podstawy. Można na przykład utworzyć specjalne blachy pomocnicze, przygotowania do spawania i otwory dostępowe do spawania dla końca słupa.

W przypadku korzystania z dodatkowych komponentów systemowych lub użytkownika konieczne jest zarządzanie właściwościami końca słupa lub blachy podstawy w danym komponencie dodatkowym. Jeśli używa się kilku komponentów, może występować wiele spoin i cięć.


Opcja	Opis
Komponent	Wybierz komponent systemowy lub komponent użytkownika z katalogu Aplikacje i komponenty.
Atrybuty	Umożliwia wybranie pliku atrybutu dla komponentu.
Dane wejściowe	Pozwala określić, do których elementów zostanie zastosowany wybrany komponent. Domyślny jest takie same jak Podstawa + Słup. Słup określa słup jako element główny. Tę opcję należy stosować do detali. Słup + Podstawa określa słup jako element główny, a blachę podstawy jako element podrzędny. Podstawa + Słup określa blachę podstawy jako element główny, a słup jako element podrzędny. Użycie opcji Podstawa powoduje ustawienie blachy podstawy jako elementu głównego.

Zakładka Pręty kotwiące

Na zakładce Pręty kotwiące można określić tworzenie różnych typów kotew.

Elementy kotew


Opcja	Opis
Profil pręta	Profil pręta kotwiącego. Można dodać komentarz dotyczący elementu.
Profil nakrętki	Profil nakrętki.
Profil podkładki	Profil podkładki.
Blacha podkładki	Grubość, szerokość i wysokość podkładki blachy.
Blacha zalewana	Grubość, szerokość i wysokość blachy zalewanej.
Zaprawa	Grubość warstwy zaprawy. Zaprawa cementowa pomaga w modelowaniu słupów do szczytu elementów betonowych i prawidłowym umieszczaniu blachy podstawy. Ułatwia ona również wymiarowanie detalu na rysunkach GA. Zespół betonowy zaprawy jest typem zespołu Wylewany na miejscu. Domyślnie zaprawa cementowa nie jest tworzona. Określ, czy warstwa zaprawy ma być utworzona z nachyleniami lub bez nachyleń, nad czy pod punktem tworzenia detalu. Wpłynie to również na podkładki z blachy.

Właściwości elementu pręta kotwiącego


Opcja	Opis	Domyślna
Nr pozycji	Przedrostek i numer początkowy numeru pozycji elementu. Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu.	Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Materiał	Klasa materiału.	Materiał domyślny jest zdefiniowany w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Nazwa	Ta nazwa będzie widoczna w rysunkach i raportach.
Klasa	Numer klasy elementu.
Wykończenie	Opisuje sposób obróbki powierzchni elementu.
Komentarz	Umożliwia dodanie komentarza do elementu.

Blacha podstawy z

Określ, czy tworzyć blachę podstawy ze śrubami, prętami kotwiącym czy komponentem użytkownika.

Domyślnie blacha podstawy jest tworzona za pomocą komponentu Śruby.

Wymiary pręta kotwiącego


	Opis	Domyślna
1	Wielkość lub długość nakrętki.	`średnica kotwy`
2	Wielkość lub grubość podkładki.	`połowa wielkości nakrętki`
3	Luz między blachą podstawy a nakrętką lub podkładką utworzony nad blachą podstawy.
4	Długość pręta kotwiącego.	`500 mm`
5	Długość pręta kotwiącego nad blachą podstawy.	`50 mm`
6	Odległość między blachą zalewaną a blachą podstawy.	`60 mm`
7	Długość górnego gwintu.	`0 mm`
8	Rodzaje kotew.
9	Wymiary pręta kotwiącego.

Rodzaje kotew


Opcja	Opis
	Domyślnie Typ 1 Ustawienia AutoDefault mogą zmienić tą opcję.
	Typ 1
	a Promień haka b Szerokość haka	a = `2 x średnica pręta kotwiącego` b = `1/5 długości pręta kotwiącego`
	a Promień haka b Szerokość haka c Wysokość haka	c = `taka sama, jak szerokość haka`
	d Długość kotwy pod blachą dodatkową e Długość dolnego gwintu	d = `2 x wielkość nakrętki` e = `4 x wielkość nakrętki plus grubość blachy dodatkowej`

Kierunek haka


Opcja	Opis
	Domyślnie Typ 1 Ustawienia AutoDefault mogą zmienić tą opcję.
	Typ 1
	Typ 2
	Typ 3
	Typ 4

Kierunek śrubowania

Note:

Kierunek śrubowania można zdefiniować, jeśli wcześniej utworzono blachę podstawy ze śrubami.


Opcja	Opis
	Domyślnie Kierunek śrubowania 1 Ustawienia AutoDefault mogą zmienić tą opcję.
	Kierunek śrubowania 1
	Kierunek śrubowania 2

Tolerancja otworu blachy odlewanej


Opcja	Opis	Domyślnie
Tolerancja otworów blachy zalewanej	Pozwala zdefiniować tolerancję otworów blachy odlewanej.	`taka sama jak tolerancja śruby`

Tolerancja otworu podkładki


Opcja	Opis
Utwórz otwór w podkładce	Domyślnie otwór w podkładce nie jest tworzony. Tolerancja otworu podkładki.

Utwórz zespół ze wszystkich kotew

Pozwala określić, czy w zespole kotew mają być uwzględnione kotwy. W zespole można uwzględnić również blachy poziomujące.

Utwórz


	Opis
1	Tworzy profil nakrętki. Można wybrać, aby utworzyć dwie nakrętki na górze prętów kotwiących.
2	Tworzy profil podkładki.
3	Tworzy blachę podkładową.

Zespół kotew

Określ części pręta kotwiącego, które zostaną uwzględnione w zespole pręta kotwiącego.

Blachy podkładki można spawać nad i pod blachą podstawy.

Zakładka Dodatkowe blachy

Na zakładce Dodatkowe blachy można sterować umieszczeniem, obrotem oraz typem profili (dodatkowe profile 1) tworzonych u dołu każdego pręta kotwiącego, a także profili (dodatkowe profile 2) łączących rzędy kotew.

Wymiary elementu


Opcja	Opis	Domyślnie
Profil dodatk. 1	Pozwala wybrać pierwszy dodatkowy profil przez wybranie go z katalogu profili.	`PL10 x 100`
Profil dodatk. 2	Pozwala wybrać drugi dodatkowy profil przez wybranie go z katalogu profili.	`PL10 x 100`

Właściwości elementu


Opcja	Opis	Domyślnie
Nr pozycji	Przedrostek i numer początkowy numeru pozycji elementu. Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu.	Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Materiał	Klasa materiału.	Materiał domyślny jest zdefiniowany w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Nazwa	Ta nazwa będzie widoczna w rysunkach i raportach.
Klasa	Numer klasy elementu.
Wykończenie	Opisuje sposób obróbki powierzchni elementu.

Odległość krawędzi profilu dodatkowego 1


	Opis	Domyślna
1	Odległość krawędzi profilu dodatkowego 1	`50 mm`

Typ i kierunek profilu dodatkowego 1


Opcja	Opis
	Domyślnie Typ 1 Ustawienia AutoDefault mogą zmienić tą opcję.
	Typ 1
	Typ 2
	Typ 3

Odległość krawędzi profilu dodatkowego 2


	Opis	Domyślnie
1	Odległość profilu dodatkowego 2 od osi pręta kotwiącego.	`Połowa wielkości nakrętki lub średnicy pręta kotwiącego`

Typ profilu dodatkowego 2


Opcja	Opis
	Domyślnie Typ 1 Ustawienia AutoDefault mogą zmienić tą opcję.
	Typ 1
	Typ 2
	Typ 3
	Typ 4
	Typ 5
	Typ 6

Długość profilu dodatkowego 2


	Opis	Domyślnie
1	Długość profilu dodatkowego 2 od osi pręta kotwiącego.	`50 mm`

Kierunek profilu dodatkowego 2


Opcja	Opis
	Domyślnie Typ 1 Ustawienia AutoDefault mogą zmienić tą opcję.
	Typ 1
	Typ 2

Właściwości profilu dodatkowego 1


Opcja	Opis	Domyślna
Tolerancja otworu	Tolerancja otworu profilu dodatkowego 1.	`Taka sama jak tolerancja śruby`
Wysokość (profil okrągły)	Wprowadź wysokość okrągłego profilu dodatkowego 1.
Obrót profilu	Obrót profilu dodatkowego 1.	`Przód`

Obrót profilu dodatkowego 2


Opcja	Opis	Domyślnie
Obrót profilu dodatkowego 2	Obrót profilu dodatkowego 2.	`Przód`

Karta Śruby

Na zakładce Śruby można określić właściwości śruby.

Wymiary grupy śrub


	Opis
1	Umożliwia wybranie sposobu mierzenia wymiarów pozycji poziomej grupy śrub. Lewy: Od lewej krawędzi elementu podrzędnego do śruby najbliżej lewej strony. Środek: od osi elementu podrzędnego do osi śrub. Prawy: od prawej krawędzi elementu podrzędnego do śruby najbliżej prawej strony.
2	Wymiary pozycji poziomej grupy śrub.
3	Odległość od krawędzi śruby. odległość od krawędzi to odległość od środka śruby do krawędzi elementu.
4	Liczba śrub.
5	Rozstaw śrub. Wartości rozstawu śrub należy oddzielać spacją. Należy wprowadzić wartość każdej odległości między śrubami. Na przykład w przypadku 3 śrub należy wprowadzić 2 wartości.
6	Umożliwia wybranie sposobu mierzenia wymiarów pozycji pionowej grupy śrub. Na górze: od górnej krawędzi elementu podrzędnego do śruby najbliżej góry. Środek: od osi śrub do osi elementu podrzędnego. Dół: od dolnej krawędzi elementu podrzędnego do śruby najbliżej dołu.
7	Wymiar pozycji pionowej grupy śrub.
8	Określ śruby, które mają być usunięte z grupy śrub. Wprowadzane numery śrub przeznaczonych do usunięcia należy oddzielać spacją. Numery śrub liczy się od lewej do prawej i od góry do dołu.

Podstawowe właściwości śruby


Opcja	Opis	Domyślna
Rozmiar śruby	Średnica śruby.	Dostępne rozmiary są zdefiniowane w katalogu zespołów śrub.
Norma śruby	Norma śruby używana w komponencie.	Dostępne normy są zdefiniowane w katalogu zespołów śrub.
Tolerancja	Odstęp między śrubą a otworem.
Gwint w mat	Umożliwia zdefiniowanie, czy gwint może się znajdować w elementach przykręcanych, gdy używane są śruby z gwintem częściowym. Ustawienie to nie wywiera efektu, gdy używane są śruby z pełnym gwintem.	`Tak`
Budowa/Warsztat	Lokalizacja montażu śrub.	`Budowa`

Długość cięcia

Definiuje głębokość, do której Tekla Structures poszukuje przekrojów skręcanych elementów. Można w ten sposób ustalić, czy śruba będzie przechodzić przez jedną półkę czy przez dwie.

Komentarz

Można podać komentarz.

Otwory podłużne

Istnieje możliwość zdefiniowania otworów podłużnych, powiększonych lub gwintowanych.


Opcja	Opis	Domyślnie
1	Wymiar pionowy otworu owalnego.	`0` — okrągły otwór.
2	Wymiar poziomy otworu owalnego lub naddatek dla otworów powiększonych.	`0` - okrągły otwór.
Typ otworu	Podłużny tworzy otwory podłużne. Powiększony tworzy otwory powiększone. Brak otworu powoduje, że otwory nie są tworzone. Gwintowany tworzy otwory gwintowane.
Obróć otwory	Gdy typ otworu jest ustawiony na Owalny, ta opcja obraca otwory owalne.
Owalne otwory w	Elementy, w których są tworzone otwory podłużne. Dostępne opcje zależą od komponentu.

Zespół śruby

Zaznaczenie pól wyboru pozwala określić, które obiekty komponentu (śruba, podkładki i nakrętki) mają być używane w zespole śruby.

Aby utworzyć sam otwór, należy usunąć zaznaczenie wszystkich pól wyboru.

Aby zmienić zespół śruby w istniejącym komponencie, należy zaznaczyć pole wyboru Wynik modyfikacji i kliknąć Zmień.

Zwiększenie długości śruby

Umożliwia zdefiniowanie, o ile ma zostać zwiększona długość śruby. Tej opcji można na przykład użyć, gdy malowanie wymaga zwiększenia długości śruby.

Rozmieszczanie śrub


Opcja	Opis
	Domyślna Rozmieszczenie równoległe Ustawienia AutoDefault mogą zmienić tą opcję.
	Rozmieszczenie równoległe
	Typ rozmieszczenia na przemian 1
	Typ rozmieszczenia na przemian 2
	Typ rozmieszczenia na przemian 3
	Typ rozmieszczenia na przemian 4

Karta Ogólne

Kliknij poniższe łącze, aby uzyskać więcej informacji:

Zakładka Ogólne

Karta Obliczenia

Kliknij poniższe łącze, aby uzyskać więcej informacji:

Karta Obliczenia

Spoiny

Kliknij poniższe łącze, aby uzyskać więcej informacji:

Tworzenie spoin
