Elementy podnośnikowe manipulacyjne (1031)

Elementy podnośnikowe manipulacyjne (1031) tworzy elementy podnośnikowe i manipulacyjne oraz łączy je spoinami z wybranymi elementami. Elementy podnośnikowe są mocowane do dużych zespołów, aby umożliwić bezpieczne podnoszenie za pomocą śrub dźwigowych w warsztacie oraz na budowie. Często te elementy podnoszące zostaną usunięte po wzniesieniu, więc szczelina pomiarowa jest umieszczona na środku elementu. Większość elementów wyrównujących ma identyczny kształt jak elementy podnoszące. W celu ułatwienia wyrównania słupów i belek mocowane są liny i/lub śruby rzymskie.

Utworzone obiekty

Uchwyt
Spoiny

Zastosowania


Sytuacja	Opis
	Ucho do podnoszenia do belki.
	Ucho do podnoszenia do fazowanej blachy belki.

Kolejność wyboru

Wybierz element.
Wybierz punkt, aby wskazać pozycję elementu.

Element podnoszący lub wyrównujący jest tworzony automatycznie po wybraniu punktu.

Klucz do identyfikacji elementów


	Opis
1	Element podnośnikowy lub manipulacyjny

karta Obraz

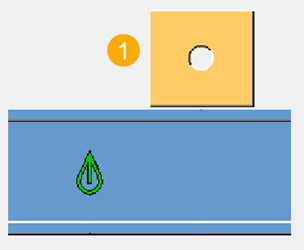

Karta Obraz służy do definiowania położenia detalu.

Pozycja


	Opis
1	Odległość elementu podnoszącego lub manipulacyjnego od początku detalu.

karta Elementy

Zakładka Elementy umożliwia określenie właściwości elementu.

Utwórz jako

Wybierz, czy komponent ma zostać utworzony jako element do podnoszenia lub manipulacji, czy jako komponent niestandardowy.


Opcja	Opis
Elementy podnośnikowe manipulacyjne	Zdefiniuj grubość i szerokość elementu podnośnikowego lub elementu manipulacyjnego.
Komponent użytkownika	Wybierz komponent z katalogu komponentów i określ ustawienia własne, kierunek w górę i obrót.


Opcja	Opis	Domyślnie
Nr pozycji	Przedrostek i numer początkowy numeru pozycji elementu. Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu.	Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Materiał	Klasa materiału.	Domyślny materiał jest określony w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Nazwa	Ta nazwa będzie widoczna w rysunkach i raportach.

karta Parametry

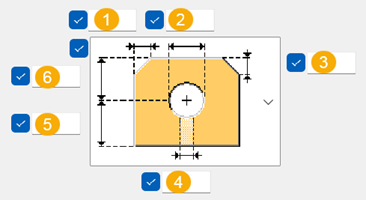

Karta Parametry służy do definiowania wymiarów elementu podnoszącego lub manipulacyjnego, jego typu, położenia pionowego i poziomego.

Wymiary


	Opis
1	Długość wycięcia w kierunku x. Dotyczy wyłącznie skośnego prostokątnego elementu podnośnikowego lub manipulacyjnego.
2	Średnica oczka.
3	Długość wycięcia w kierunku y. Dotyczy wyłącznie skośnego prostokątnego elementu podnośnikowego lub manipulacyjnego.
4	Szerokość szczeliny pomiarowej.
5	Odległość od spodu elementu podnoszącego/manipulacyjnego do środka oczka.
6	Odległość od środka oczka do górnej krawędzi elementu podnoszącego/wyrównującego. Nie dotyczy zaokrąglonego prostokątnego elementu podnoszącego.

Typ elementu podnoszącego lub manipulacyjnego


Opcja	Opis
	Domyślna Prostokątny element podnośnikowy Ustawienia AutoDefault mogą zmienić tą opcję.
	Prostokątny element podnośnikowy
	Ukosowany prostokątny element podnośnikowy
	Zaokrąglony prostokątny element podnośnikowy
	Zaokrąglony zbieżny element podnośnikowy

Pozycja pionowo



	Domyślna Element podnośnikowy skierowany w górę Ustawienia AutoDefault mogą zmienić tą opcję.
	Element podnośnikowy skierowany w górę
	Element podnośnikowy skierowany w dół
	Element podnośnikowy skierowany w górę i w dół
	Brak elementu podnoszącego w kierunku pionowym

Pozycja poziomo



	Domyślna Brak elementu podnoszącego w kierunku poziomym Ustawienia AutoDefault mogą zmienić tą opcję.
	Brak elementu podnoszącego w kierunku poziomym
	Element podnośnikowy skierowany w prawo
	Element podnośnikowy w lewym kierunku
	Element podnośnikowy skierowany w lewo i w prawo

karta Ogólne

Kliknij poniższe łącze, aby uzyskać więcej informacji:

Zakładka Ogólne

Karta Obliczenia

Kliknij poniższe łącze, aby uzyskać więcej informacji:

Karta Obliczenia

Spoiny

Kliknij poniższe łącze, aby uzyskać więcej informacji:

Tworzenie spoin
