Otwór pod kanał z obejmą (1029)
Otwór pod kanał z obejmą (1029) tworzy otwory kanału lub obejmy przechodzące przez belki lub słupy. Średnice otworów lub kanałów można regulować. Jeśli otwór jest wystarczająco duży, do środnika można dodać żebra, aby wzmocnić element. Żebra mogą znajdować się z przodu, z tyłu lub po obu stronach środnika. Szczelina między tuleją a środnikiem może być utworzona w celu dopasowania lub spawania. W razie potrzeby można też utworzyć szczelinę między wewnętrzną krawędzią otworu środnika a wewnętrzną krawędzią żebra.
Utworzone obiekty
-
Otwór na kanał
-
Obejma
-
Żebro (opcjonalnie)
-
Spoiny
Zastosowania
| Sytuacja | Opis |
|---|---|
|
|

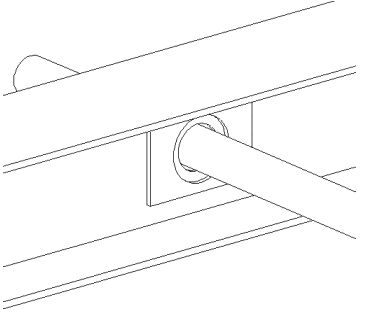

Otwór kanału w belce. |
Kolejność wyboru
-
Wybierz element (belkę lub słup), przez który będzie przebiegał kanał.
-
Wybierz pozycję otworu kanału.
Otwór kanału jest tworzony automatycznie po wskazaniu pozycji.

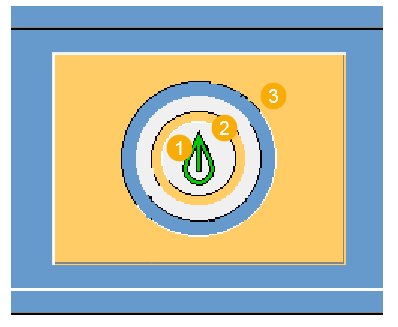

Klucz do identyfikacji elementów
| Opis | |
|---|---|
|
1 |
Otwór kanału |
|
2 |
Obejma |
|
3 |
Żebro |
karta Obraz
Karta Obraz służy do definiowania wymiarów otworu kanału. Można też definiować długość i pozycję ewentualnej obejmy.
Wymiary
|
Opis |
Domyślna |
|
|---|---|---|
|
1 |
Odległość od wewnętrznej krawędzi otworu środnika do wewnętrznej krawędzi żebra. Ma zastosowanie tylko wtedy, gdy występuje żebro. |
20 |
|
2 |
Rozmiar szczeliny między obejmą a środnikiem. |
0 |
|
3 |
Średnica otworu do wycięcia w środniku. Ma zastosowanie tylko w przypadku braku obejmy. |
0,25 * wysokość belki |
|
Opis |
Domyślna |
|
|---|---|---|
|
1 |
Długość obejmy. |
2 x szerokość belki |
|
2 |
Offset obejmy prostopadle do belki. |
0 |
karta Elementy
Karta Elementy służy do kontrolowania właściwości żebra i obejmy.
Elementy
|
Opcja |
Opis |
|---|---|
|
Żebro |
Grubość, szerokość i wysokość żebra. |
|
Obejma |
Wybierz profil tulei z katalogu profili. |
|
Opcja |
Opis |
Domyślnie |
|---|---|---|
|
Nr pozycji |
Przedrostek i numer początkowy numeru pozycji elementu. Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu. |
Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu . |
|
Materiał |
Klasa materiału. |
Domyślny materiał jest określony w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu . |
|
Nazwa |
Ta nazwa będzie widoczna w rysunkach i raportach. |
karta Parametry
Karta Parametry umożliwia zdefiniowanie właściwości otworu i obejmy oraz pozycji żebra.
|
Opis |
|
|---|---|
|
1 |
Odległość pionowa między środkiem otworu a początkiem detalu. |
|
2 |
Odległość pozioma między środkiem otworu a środkiem żebra. |
|
3 |
Odległość pionowa między środkiem otworu a środkiem żebra. |
|
4 |
Odległość pozioma między środkiem otworu a początkiem detalu. |
Obejma
|
Opcja |
Opis |
|---|---|
 |
Domyślna Tworzony jest tylko otwór kanału. Ustawienia AutoDefault mogą zmienić tą opcję. |
 |
Tworzony jest tylko otwór kanału. |
 |
Otwór kanału i tuleja są tworzone. |
Pozycja żebra
|
Opcja |
Opis |
|---|---|
 |
Domyślna Bez żebra Ustawienia AutoDefault mogą zmienić tą opcję. |
 |
Bez żebra |
 |
Żebro z przodu środnika |
 |
Żebro z tyłu środnika |
 |
Żebro po obu stronach środnika |
karta Ogólne
Kliknij poniższe łącze, aby uzyskać więcej informacji:
Karta Obliczenia
Kliknij poniższe łącze, aby uzyskać więcej informacji:
Spoiny
Kliknij poniższe łącze, aby uzyskać więcej informacji:
