Usztywnione nacięcie (1006)
Usztywnione nacięcie (1006) tworzy podcięcie i blachę żebra od pozycji wskazanej na belce do końca belki.
Utworzone obiekty
-
Żebro
-
Spoiny
Zastosowania
| Sytuacja | Opis |
|---|---|
|
|
Nacięcie utworzone na belce. |
|
|
Usztywnione nacięcie. Nacięcie skośnie do elementu. |
Kolejność wyboru
-
Wybierz belkę.
Za pomocą wyboru obszaru można wybrać wiele belek.
-
Wybierz pozycję na belce.
Podcięcie jest tworzone automatycznie po wskazaniu pozycji.
Klucz do identyfikacji elementów
| Opis | |
|---|---|
|
1 |
Żebro |
karta Obraz
Karta Obraz umożliwia kontrolę szczegółów połączenia.

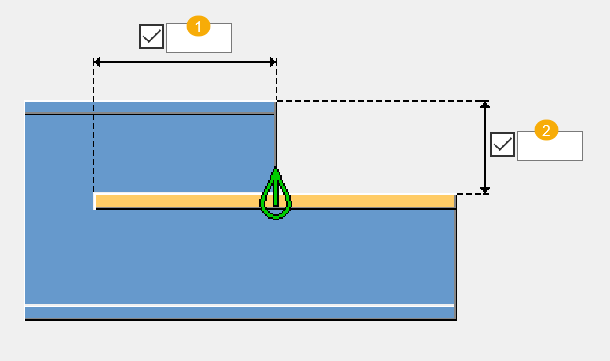

Pozycja żebra
| Opis | |
|---|---|
|
1 |
Pozycja żebra od krawędzi nacięcia. |
|
2 |
Położenie żebra od góry belki. Domyślnie ten wymiar jest 100 mm. |
karta Elementy
Zakładka Elementy umożliwia określenie właściwości elementu.
Elementy
| Opcja | Opis |
|---|---|
|
Żebro |
Grubość, szerokość i wysokość żebra. |
|
Opcja |
Opis |
Domyślnie |
|---|---|---|
|
Nr pozycji |
Przedrostek i numer początkowy numeru pozycji elementu. Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu. |
Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu . |
|
Materiał |
Klasa materiału. |
Domyślny materiał jest określony w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu . |
|
Nazwa |
Ta nazwa będzie widoczna w rysunkach i raportach. |
|
|
Wykończenie |
Opisuje sposób obróbki powierzchni elementu. |
karta Ogólne
Kliknij poniższe łącze, aby uzyskać więcej informacji:
Karta Obliczenia
Kliknij poniższe łącze, aby uzyskać więcej informacji:
Spoiny
Kliknij poniższe łącze, aby uzyskać więcej informacji:
