Żebra (1003)

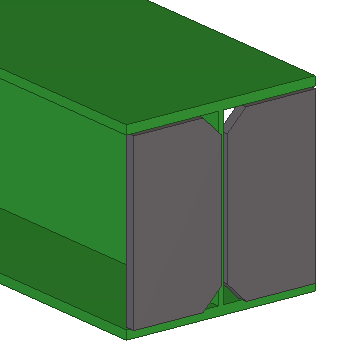

Żebra (1003) tworzy żebra profili I.
Utworzone obiekty
- Żebra
Zastosowania
| Sytuacja | Opis |
|---|---|
|
|
Żebra na końcach belki. |
|
|
Detal blachy żebra do słupa. |
|
|
Detal blachy żebra do belki. |
Kolejność wyboru
- Wybierz element główny (belkę).
- Wskaż położenie.
Detal jest tworzony automatycznie po wybraniu położenia.
karta Obraz
Karta Obraz służy do kontrolowania pozycji blachy żebra.
| Opis | |
|---|---|
|
1 |
Określ szczelinę między blachami żebra a półkami belki. Domyślny rozmiar szczeliny między żebrami a półkami belki wynosi 0 mm. |
|
2 |
Umożliwia określenie odległości blachy żebra od półki belki. |
karta Elementy
Na karcie Elementy można określić właściwości żebra.
| Opcja | Opis |
|---|---|
|
Lewe żebro Prawe żebro |
Określ grubość, szerokość i wysokość żeber. Domyślnie grubość wynosi 1,5 * grubość środnika belki zaokrąglając w górę do następnej grubości blachy. |
|
Opcja |
Opis |
Domyślnie |
|---|---|---|
|
Nr pozycji |
Przedrostek i numer początkowy numeru pozycji elementu. Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu. |
Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu . |
|
Materiał |
Klasa materiału. |
Domyślny materiał jest określony w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu . |
|
Nazwa |
Ta nazwa będzie widoczna w rysunkach i raportach. |
|
|
Wykończenie |
Opisuje sposób obróbki powierzchni elementu. |
karta Parametry
Na karcie Parametry można określić kąt, obrót i fazowanie żeber w elemencie.
| Opcja | Opis |
|---|---|
|
Szukaj elementów spawanych |
Wybierz, czy komponent ma szukać elementów wejściowych utworzonych jako złożone z elementów spawanych. |
|
|
Położenie żeber. Można wpisać kąty poziome w stopniach dla żebra lewego i prawego. |
|
|
Typ fazowania i wymiary. W przypadku wybrania opcji Bez fazowania Ponadto można zdefiniować pionowe i poziome wymiary fazowania. W przypadku wybrania fazowania łuku wymiarem poziomym jest promień, a wymiar pionowy nie ma znaczenia. |
|
|
Ustaw obrót wieloboku prawego i lewego żebra. Wprowadzona wartość określa liczbę punktów, o jaką zostanie przesunięty punkt początkowy wieloboku w kierunku wskazywanym przez strzałki. |
może dojść do kolizji między żebrem a zaokrągleniem profilu I.
Typ fazowania
|
Opcja |
Opis |
|---|---|
|
|
Domyślna Fazowanie liniowe Ustawienia AutoDefault mogą zmienić tą opcję. |
|
|
Bez fazowania |
|
|
Fazowanie liniowe |
|
|
Fazowanie łukiem wypukłym |
|
|
Fazowanie łukiem wklęsłym |
karta Ogólne
Kliknij poniższe łącze, aby uzyskać więcej informacji:
Zakładka Projekt
Kliknij poniższe łącze, aby uzyskać więcej informacji:
Karta Obliczenia
Kliknij poniższe łącze, aby uzyskać więcej informacji:
Spoiny
Kliknij poniższe łącze, aby uzyskać więcej informacji:
