Detal blachy końcowej (1002)
Detal blachy końcowej (1002) tworzy blachę końcową, która jest przyspawana do końca belki.
Utworzone obiekty
-
Blacha końcowa
Zastosowania
| Sytuacja | Opis |
|---|---|
|
|
Blacha końcowa na końcu belki. |
Kolejność wyboru
-
Wybierz element główny (belkę).
-
Wybierz pozycję.
Detal jest tworzony automatycznie po wybraniu punktu.
Zakładka Obraz

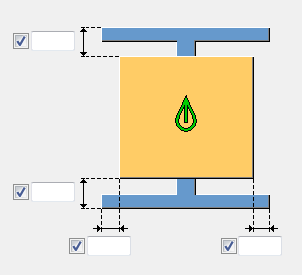

Na zakładce Obraz można określić odległości blachy końcowej od krawędzi belki.
Wartości dodatnie powodują przesunięcie blachy końcowej bliżej osi belki i w efekcie zmniejszenie blachy. Wartości ujemne zwiększają wielkość blachy.
Domyślne odległości od górnej i dolnej krawędzi wynoszą 10 mm.
Domyślne odległości od prawej i lewej krawędzi wynoszą 0 mm.
W prostokątnych profilach rurowych wszystkie odległości wynoszą domyślnie 3 mm.
Zakładka Elementy
Na zakładce Elementy można określić właściwości blachy końcowej.
| Opcja | Opis |
|---|---|
|
Blacha końcowa |
Umożliwia zdefiniowanie grubości, szerokości i wysokości blachy końcowej. Domyślnie grubość wynosi 1,5 * grubość środnika belki zaokrąglając w górę do następnej grubości blachy. |
|
Opcja |
Opis |
Domyślnie |
|---|---|---|
|
Nr pozycji |
Przedrostek i numer początkowy numeru pozycji elementu. Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu. |
Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu . |
|
Materiał |
Klasa materiału. |
Domyślny materiał jest określony w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu . |
|
Nazwa |
Ta nazwa będzie widoczna w rysunkach i raportach. |
|
|
Wykończenie |
Opisuje sposób obróbki powierzchni elementu. |
Zakładka Ogólne
Kliknij poniższe łącze, aby uzyskać więcej informacji:
Zakładka Obliczenia
Kliknij poniższe łącze, aby uzyskać więcej informacji:
Spoiny
Kliknij poniższe łącze, aby uzyskać więcej informacji:
