Przekątne słupa kratowego (S66)

Skratowanie wieży (S66) tworzy profile stężenia między dwoma lub czterema istniejącymi słupami.

Utworzone obiekty

Stężenia poziome
Stężenia poprzeczne

Można używać profili L, płaskowników, U i podwójnych.

Zastosowania


Sytuacja	Opis
	Stężenie między dwoma słupami Można na przykład użyć Główne słupki wieży (S63), aby utworzyć ramiona wieży, a następnie użyć Skratowania wieży (S66), aby utworzyć diagonalne profile stężenia.

Przed rozpoczęciem

Utwórz dwa lub cztery ramiona wieży.

Kolejność wyboru

Wybierz ramiona wieży w prawo, począwszy od lewego górnego ramienia.
Kliknij środkowym przyciskiem myszy, aby utworzyć komponent.

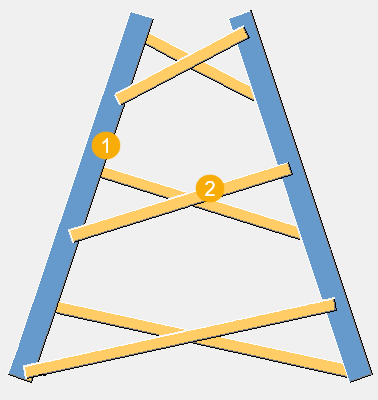

Klucz do identyfikacji elementów


	Opis
1	Krawężnik wieży
2	Profil stężenia

karta Obraz

Karta Obraz służy do definiowania liczby paneli stężeń oraz wymiarów określających ich położenie na ramionach wieży.

Panele stężenia


Opcja	Opis
Liczba przekątnych (par)	Umożliwia zdefiniowanie liczby par profili stężenia tworzonych między każdą parą ramion wieży.

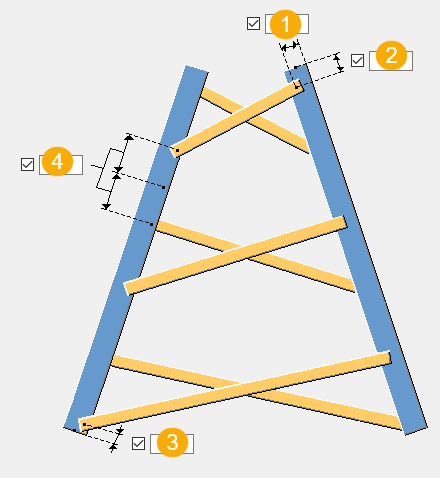

Wymiary


	Opis
1	Odległość profilu stężenia od zewnętrznej krawędzi ramienia wieży
2	Odległość krawędzi profilu stężenia od góry ramienia wieży
3	Odległość krawędzi profilu stężenia od dołu ramienia wieży
4	Odległość między panelami stężeń

Układ profilu stężenia

Typ układu profili stężeń można wybrać na karcie Parametry. Układem domyślnym jest stężenie poprzeczne:

karta Elementy

Karta Elementy umożliwia zdefiniowanie właściwości elementów stężeń poziomych i ukośnych.

Elementy


Opcja	Opis
Profile ukośne	Umożliwia wybranie profilu z katalogu profili.
Profile poziome	Umożliwia wybranie profilu z katalogu profili.


Opcja	Opis	Domyślnie
Nr pozycji	Przedrostek i numer początkowy numeru pozycji elementu. Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu.	Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Materiał	Klasa materiału.	Domyślny materiał jest określony w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Nazwa	Ta nazwa będzie widoczna w rysunkach i raportach.

karta Parametry

Karta Parametry umożliwia zdefiniowanie typu, obrotu i klasy stężenia.

Orientacja kątownika ramienia


Opcja	Opis
	Wybierz orientację kątownika ramienia.

Układ profilu stężenia


Opcja	Opis
	Wybierz układ profilu stężenia. Domyślnym układem jest stężenie poprzeczne, druga opcja.

Offset


	Opis
1	Offset profilu kątownika od wybranego elementu.

Obrót kątownika


Opcja	Opis
	Umożliwia wybranie obrotu kątownika.

Układ stężeń diagonalnych


Opcja	Opis
	Wybierz układ stężenia diagonalnego. Liczbę profili stężeń można zdefiniować na karcie Obraz.

Wysokość i klasa poprzeczki


Opcja	Opis
Wysokość poprzeczki	Określ, czy diagonalne panele stężeń mają być tworzone przez równe lub różne odległości poprzeczne lub przez poziomy Z.
Poziomy Z	Zdefiniuj poziomy Z dla diagonalnych paneli stężenia.
Numer klasy profili poziomych Numer klasy prawych profili ukośnych Numer klasy lewych profili ukośnych	Określ klasę profili.

Karta Profile podwójne

Karta Profile podwójne umożliwia określenie, czy mają być używane profile podwójne.

Tworzenie profilu podwójnego


Opcja	Opis
	Wybierz, czy chcesz utworzyć profil podwójny.

Wymiary profilu podwójnego


	Opis
1	Odległość pionowa pomiędzy profilami
2	Odległość pozioma między profilami

Obrót profilu podwójnego


Opcja	Opis
	Wybierz obrót i położenie profilu podwójnego.

Karta Punkty modelu

Karta Punkty modelu umożliwia definiowanie punktów konstrukcyjnych na ramionach wieży i stężeniach do dołączania komponentu do elementów.

Punkty konstrukcyjne

Punkty konstrukcyjne to punkty, które można wybrać, aby dołączyć komponenty do części. Na przykład, punkty konstrukcyjne można utworzyć na ramionach wieży w celu użycia do połączenia stężeń z ramionami.

Wybierz położenie punktów. Można wybrać, aby punkty nie były tworzone, były tworzone na zewnętrznej lub wewnętrznej powierzchni stężenia, bądź na obu powierzchniach.
Wprowadź odległość między punktami i liczbę punktów. Na przykład, wprowadź 400*4, aby utworzyć 4 punkty rozstawione co 400 mm.

Na przykładowych ilustracjach poniżej pokazano opcje stężenia poziomego.


Opcja	Opis

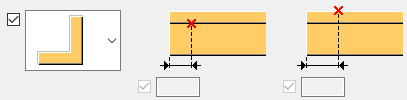

	Brak punktów

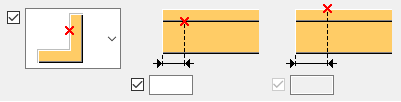

	Wewnętrzna powierzchnia stężenia

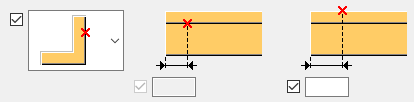

	Zewnętrzna powierzchnia stężenia

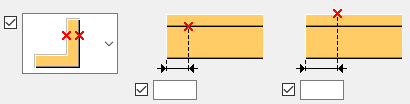

	Obie strony stężenia

Karta Połączenia

Aby określić komponenty używane do łączenia stężeń z ramionami wieży, użyj karty Połączenia.

Można zastosować różne komponenty do połączenia lewych oraz prawych stężeń poprzecznych i poziomych.

Nie można używać komponentów użytkownika do łączenia stężeń z krawężnikami wieży.

Wybierz komponent z listy.

Jeśli chcesz użyć komponent, którego nie ma na liście, wybierz opcję Użytkownika i wprowadź numer komponentu.
Wprowadź nazwę predefiniowanego zestawu właściwości komponentu.
