Ramię - 2 i 3 przekątne (177)

Ramię - 2 i 3 przekątne (177) przykręca dwa stężenia ukośne i jeden poziomy (opcjonalnie) do ramienia wieży. Profile ramienia wieży i stężenia są profilami L.

Utworzone obiekty

Podkładki z blachy (opcjonalnie)
śruby

Zastosowania


Sytuacja	Opis
	Dwa stężenia ukośne i jedno poziome śrubowane do ramienia wieży.

Przed rozpoczęciem

Utwórz następujące elementy:

Krawężnik wieży
Jedno stężenie poprzeczne po zewnętrznej stronie ramienia wieży
Jedno stężenie poprzeczne po wewnętrznej stronie ramienia wieży
Jedno stężenie poprzeczne poziome (opcjonalnie)

Kolejność wyboru

Wybierz ramię wieży.
Wybierz stężenie poprzeczne po wewnętrznej stronie ramienia wieży.
Wybierz stężenie poprzeczne po zewnętrznej stronie ramienia wieży.
Wybierz stężenie poziome (opcjonalnie).
Kliknij środkowym przyciskiem myszy, aby utworzyć komponent.

karta Obraz

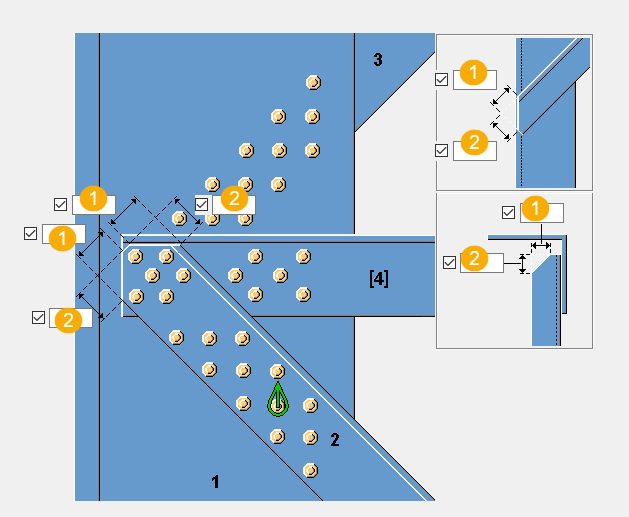

Karta Obraz służy do definiowania odległości krawędzi oraz wymiarów definiujących wycięcie w stężeniu ukośnym po wewnętrznej stronie ramienia wieży i stężenia poziomego.

Wymiary


	Opis
1	Wymiar cięcia poziomego
2	Wymiar cięcia pionowego

karta Parametry

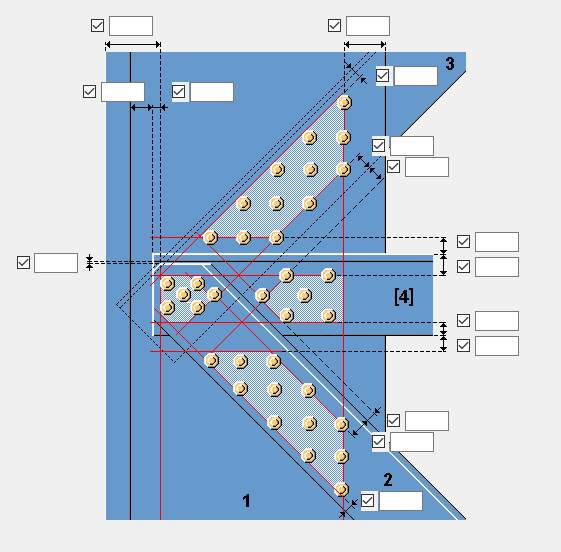

Karta Parametry służy do definiowania odległości krawędzi definiujących położenie grup śrub.

Położenie grup śrub i odległości od krawędzi

Tworzenie własnych wartości domyślnych

Wartości domyślne wszystkich właściwości można zdefiniować na karcie Parametry, z wyjątkiem wartości luzu śruby i odległości krawędzi stężeń ukośnych, używając plików tekstowych o nazwie tower_joint_clearance_N.txt, gdzie N jest średnicą śruby. Na przykład, pliki mogą mieć nazwy tower_joint_clearance_16.txt, tower_joint_clearance_24.txt, i tak dalej.

Plik może znajdować się w folderze bieżącego modelu lub folderze systemowym. Jeśli plik tekstowy dla średnicy śruby nie zostanie znaleziony, połączenie obliczy własne wartości domyślne.

W pliku tekstowym

<Profil L> = nazwa profilu L, na przykład L200*200*20, L200/15
<C> = Odległość od krawędzi elementu do najbliższej śruby
<D1> = Odległość od pięty elementu
<D2> = Odległość od zewnętrznej krawędzi elementu
<D3> = Odległość od naroża elementu, z dala od elementu
<D4> = Odległość od wyciętego końca elementu, jeśli występuje
<E> = Odległość między śrubami
<H> = zobacz objaśnienia dla formatu 3 i 4
<B> = zobacz objaśnienia dla formatu 3 i 4

Format pliku tekstowego jest następujący:

Format 1: <Profil L> <C> <D1> <D2> <D3> <D4> <E> | <C> <D1> <D2> <D3> <D4> <E>

Pierwszy zestaw wartości w formacie 1 dotyczy pierwszego pasa (h) elementu, a drugi — drugiego pasa (b).
Format 2: <Profil L> <C> <D1> <D2> <D3> <D4> <E>

W formacie 2 parametry H i B mają te same wartości.
Format 3: <Profile L> <H> | <B>

W formacie 3 pierwszy zestaw wartości <C> <D1>... <D4> <E> jest przypisany do wartości <H>, a drugi — do wartości <B>.
Format 4: <Profil L> <H>

W formacie 4 oba zestawy wartości są przypisane do wartości <H>.

Należy zwrócić uwagę na następujące kwestie:

Wiersze zaczynające się od „;” lub „ ” są pomijane.
Profil L musi się zaczynać na pierwszej pozycji w wierszu.
Musi występować co najmniej jeden odstęp pomiędzy wartością profilu L a pierwszą wartością.
Komponent znajduje tylko pierwsze wystąpienie określonego profilu L.

Przykład

L40*5 20

L50*50*5 25 | 25

L80*10 30 30 30 30 30 30

L200/15 40 45 40 40 40 35

L200/20 40 45 40 40 40 35

RSA45*45*5 20 25 20 20 20 20

RSA100*100*8 30 45 40 40 40 35

RSA75*150*15 30 35 30 30 30 25 | 35 40 35 35 35 30

RSA150*75*15 35 40 35 35 35 30 | 30 35 30 30 30 25

RSA200*200*20 40 45 40 40 40 35

Karta Śruby

Karta Śruby służy do definiowania właściwości śrub, wymiarów definiujących położenie śrub oraz wzoru śrub w grupach śrub.

Wymiary


	Opis
1	Odległość między śrubami
2	Określ, czy zdefiniowany rozstaw śrub jest wartością minimalną czy dokładną.
3	Odległość od krawędzi śruby

Podstawowe właściwości śruby


Opcja	Opis	Domyślna
Rozmiar śruby	Średnica śruby.	Dostępne rozmiary są zdefiniowane w katalogu zespołów śrub.
Norma śruby	Norma śruby używana w komponencie.	Dostępne normy są zdefiniowane w katalogu zespołów śrub.
Tolerancja	Odstęp między śrubą a otworem.
Gwint w mat	Umożliwia zdefiniowanie, czy gwint może się znajdować w elementach przykręcanych, gdy używane są śruby z gwintem częściowym. Ustawienie to nie wywiera efektu, gdy używane są śruby z pełnym gwintem.	`Tak`
Budowa/Warsztat	Lokalizacja montażu śrub.	`Budowa`

Otwory podłużne

Istnieje możliwość zdefiniowania otworów podłużnych, powiększonych lub gwintowanych.


Opcja	Opis	Domyślnie
1	Wymiar pionowy otworu owalnego.	`0` — okrągły otwór.
2	Wymiar poziomy otworu owalnego lub naddatek dla otworów powiększonych.	`0` - okrągły otwór.
Typ otworu	Podłużny tworzy otwory podłużne. Powiększony tworzy otwory powiększone. Brak otworu powoduje, że otwory nie są tworzone. Gwintowany tworzy otwory gwintowane.
Obróć otwory	Gdy typ otworu jest ustawiony na Owalny, ta opcja obraca otwory owalne.
Owalne otwory w	Elementy, w których są tworzone otwory podłużne. Dostępne opcje zależą od komponentu.

Zespół śruby

Zaznaczenie pól wyboru pozwala określić, które obiekty komponentu (śruba, podkładki i nakrętki) mają być używane w zespole śruby.

Aby utworzyć sam otwór, należy usunąć zaznaczenie wszystkich pól wyboru.

Aby zmienić zespół śruby w istniejącym komponencie, należy zaznaczyć pole wyboru Wynik modyfikacji i kliknąć Zmień.

Zwiększenie długości śruby

Umożliwia zdefiniowanie, o ile ma zostać zwiększona długość śruby. Tej opcji można na przykład użyć, gdy malowanie wymaga zwiększenia długości śruby.

Liczba śrub


Opcja	Opis
	Wybierz liczbę utworzonych śrub.

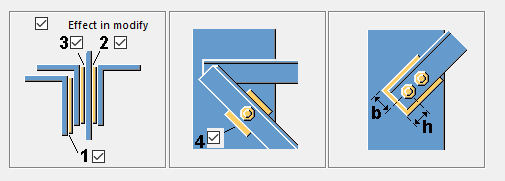

Zakładka Blachy

Karta Blachy umożliwia określenie, czy między stężeniami mają być tworzone podkładki z blachy.

Blachy


Opcja	Opis
Blacha 1	Pomiędzy pierwszym stężeniem poprzecznym a stężeniem poziomym Grubość, szerokość i wysokość blachy
Blacha 2	Pomiędzy drugim stężeniem poprzecznym a ramieniem wieży Grubość, szerokość i wysokość blachy
Blacha 3	Pomiędzy stężeniem poziomym a krawężnikiem wieży Grubość, szerokość i wysokość blachy
Blacha 4	Pomiędzy pierwszym stężeniem poziomym a ramieniem wieży Grubość, szerokość i wysokość blachy


Opcja	Opis	Domyślnie
Nr pozycji	Przedrostek i numer początkowy numeru pozycji elementu. Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu.	Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Materiał	Klasa materiału.	Domyślny materiał jest określony w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Nazwa	Ta nazwa będzie widoczna w rysunkach i raportach.

Pozycje blach

Zaznacz pola wyboru obok blach, które chcesz utworzyć. W przypadku pozostawienia pola zaznaczenia pustego, blacha nie zostanie utworzona.


	Opis
1	Stężenie poziome
2	Pierwsze stężenie poprzeczne
3	Drugie stężenie poprzeczne
4	Krawężnik wieży

karta Ogólne

Kliknij poniższe łącze, aby uzyskać więcej informacji:

Karta Ogólne

Zakładka Projekt

Kliknij poniższe łącze, aby uzyskać więcej informacji:

Zakładki Projekt i Typ projektu

Karta Obliczenia

Kliknij poniższe łącze, aby uzyskać więcej informacji:

Karta Obliczenia
