Krawężnik - 1 przekątna (178)
Ramię - 1 przekątna (178) przykręca jedno ukośne stężenie o profilu L bezpośrednio do zewnętrznej lub wewnętrznej powierzchni ramienia wieży o profilu L.
Utworzone obiekty
-
śruby
Należy pamiętać, że w tym narzędziu śruby domyślnie nie są tworzone. Należy zdefiniować śruby, które zostaną utworzone.
Zastosowania
| Sytuacja | Opis |
|---|---|
|
|
Stężenie ukośne połączone z ramieniem wieży |
Kolejność wyboru
-
Wybierz ramię wieży.
-
Wybierz stężenie ukośne (element podrzędny).
Połączenie zostanie utworzone automatycznie po wybraniu elementu podrzędnego.
karta Obraz
Na karcie Obraz można określić wymiary cięcia stężenia.
Wymiary
| Opis | |
|---|---|
|
1 |
Wymiar cięcia poziomego |
|
2 |
Wymiar cięcia pionowego |
karta Parametry

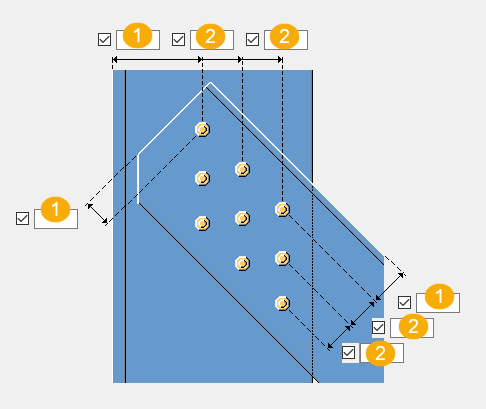

Karta Parametry służy do definiowania linii rozstawu śrub, które definiują położenie śrub.
Wymiary
| Opis | |
|---|---|
|
1 |
Odległość od krawędzi śruby |
|
2 |
Odległość między śrubami |
Jeśli nie zostaną wprowadzone żadne wymiary, zostaną użyte wartości domyślne zdefiniowane w pliku gauge_lines.dat.
Karta Śruby
Karta Śruby umożliwia zdefiniowanie offsetów i właściwości śrub.
Offsety śrub
Określ tworzenie i offsety śrub.
Podstawowe właściwości śruby
|
Opcja |
Opis |
Domyślna |
|---|---|---|
|
Rozmiar śruby |
Średnica śruby. |
Dostępne rozmiary są zdefiniowane w katalogu zespołów śrub. |
|
Norma śruby |
Norma śruby używana w komponencie. |
Dostępne normy są zdefiniowane w katalogu zespołów śrub. |
|
Tolerancja |
Odstęp między śrubą a otworem. |
|
|
Gwint w mat |
Umożliwia zdefiniowanie, czy gwint może się znajdować w elementach przykręcanych, gdy używane są śruby z gwintem częściowym. Ustawienie to nie wywiera efektu, gdy używane są śruby z pełnym gwintem. |
Tak |
|
Budowa/Warsztat |
Lokalizacja montażu śrub. |
Budowa |
Otwory podłużne
Istnieje możliwość zdefiniowania otworów podłużnych, powiększonych lub gwintowanych.
|
Opcja |
Opis |
Domyślnie |
|---|---|---|
|
1 |
Wymiar pionowy otworu owalnego. |
0 — okrągły otwór. |
|
2 |
Wymiar poziomy otworu owalnego lub naddatek dla otworów powiększonych. |
0 - okrągły otwór. |
|
Typ otworu |
Podłużny tworzy otwory podłużne. Powiększony tworzy otwory powiększone. Brak otworu powoduje, że otwory nie są tworzone. Gwintowany tworzy otwory gwintowane. |
|
|
Obróć otwory |
Gdy typ otworu jest ustawiony na Owalny, ta opcja obraca otwory owalne. |
|
|
Owalne otwory w |
Elementy, w których są tworzone otwory podłużne. Dostępne opcje zależą od komponentu. |
Zespół śruby
Zaznaczenie pól wyboru pozwala określić, które obiekty komponentu (śruba, podkładki i nakrętki) mają być używane w zespole śruby.
Aby utworzyć sam otwór, należy usunąć zaznaczenie wszystkich pól wyboru.
Aby zmienić zespół śruby w istniejącym komponencie, należy zaznaczyć pole wyboru Wynik modyfikacji i kliknąć Zmień.
Zwiększenie długości śruby
Umożliwia zdefiniowanie, o ile ma zostać zwiększona długość śruby. Tej opcji można na przykład użyć, gdy malowanie wymaga zwiększenia długości śruby.
karta Ogólne
Kliknij poniższe łącze, aby uzyskać więcej informacji:
Zakładka Projekt
Kliknij poniższe łącze, aby uzyskać więcej informacji:
Karta Obliczenia
Kliknij poniższe łącze, aby uzyskać więcej informacji:
