Stężenie śrubowane, mostowe (169)

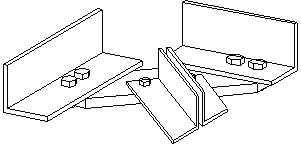

Śrubowane stężenie mostkowe (169) przykręca dwa stężenia poziome i jedno stężenie ukośne do blachy mostka lub profilu kątownika. Stężenie poprzeczne jest przecinane. Tego komponentu nie można używać w przypadku stężeń znajdujących się na różnych płaszczyznach ani w przypadku kolidujących ze sobą stężeń.
Utworzone obiekty
-
Blacha mostkowa lub profil kątowy
-
śruby
Zastosowania
| Sytuacja | Opis |
|---|---|
|
|
Blacha mostkowa łącząca trzy stężenia |
|
|
stężenia poprzeczne z profilem podwójnym |
|
|
Profil kątowy użyty jako mostek |
Kolejność wyboru
-
Wybierz pierwsze stężenie poziome.
-
Wybierz drugie stężenie poziome.
-
Wybierz stężenie ukośne.
-
Jeśli stężenie poprzeczne jest profilem podwójnym, wybierz drugi profil.
-
Kliknij środkowym przyciskiem myszy, aby utworzyć komponent.
Klucz do identyfikacji elementów
| Opis | |
|---|---|
|
1 |
Blacha mostkowa |
karta Obraz
Karta Obraz służy do definiowania wymiarów określających położenie śrub oraz luz między stężeniem poziomym i mostkowym.
Wymiary
| Opis | |
|---|---|
|
1 |
Odległość krawędzi blachy mostkowej od elementu głównego |
|
2 |
Odległość krawędzi blachy mostkowej od elementu podrzędnego |
|
3 |
Odległość od krawędzi śruby |
karta Elementy
Zakładka Elementy umożliwia określenie właściwości elementu.
Elementy
| Opcja | Opis |
|---|---|
|
Most |
Umożliwia wybranie profilu z katalogu profili. |
|
Opcja |
Opis |
Domyślnie |
|---|---|---|
|
Nr pozycji |
Przedrostek i numer początkowy numeru pozycji elementu. Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu. |
Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu . |
|
Materiał |
Klasa materiału. |
Domyślny materiał jest określony w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu . |
|
Nazwa |
Ta nazwa będzie widoczna w rysunkach i raportach. |
karta Parametry
Karta Parametry umożliwia zdefiniowanie cięcia mostka oraz właściwości śrub w stężeniach poziomych.
Właściwości
| Opcja | Opis |
|---|---|
|
Zmień na kształt obróbki mostka |
Wybierz sposób cięcia blachy mostka. |
|
Komentarz do mostka |
Wprowadź komentarz dotyczący mostka. |
|
Średnica śrub na stężeniach poziomych |
Określa średnicę śrub. |
|
Tolerancja otw. na śruby na stężeniach poziomych |
Umożliwia określanie tolerancji otworu. |
|
Liczba śrub wzdłuż stężeń poziomych |
Określ liczbę śrub. |
|
Odległość na pierwszym stężeniu |
Określa rozstaw śrub. |
|
Odległość na drugim stężeniu |
Określa rozstaw śrub. |
śruby
Kliknij przycisk Śruby, aby zdefiniować właściwości śruby.
Podstawowe właściwości śruby
|
Opcja |
Opis |
Domyślna |
|---|---|---|
|
Rozmiar śruby |
Średnica śruby. |
Dostępne rozmiary są zdefiniowane w katalogu zespołów śrub. |
|
Norma śruby |
Norma śruby używana w komponencie. |
Dostępne normy są zdefiniowane w katalogu zespołów śrub. |
|
Tolerancja |
Odstęp między śrubą a otworem. |
|
|
Gwint w mat |
Umożliwia zdefiniowanie, czy gwint może się znajdować w elementach przykręcanych, gdy używane są śruby z gwintem częściowym. Ustawienie to nie wywiera efektu, gdy używane są śruby z pełnym gwintem. |
Tak |
|
Budowa/Warsztat |
Lokalizacja montażu śrub. |
Budowa |
Zespół śruby
Zaznaczenie pól wyboru pozwala określić, które obiekty komponentu (śruba, podkładki i nakrętki) mają być używane w zespole śruby.
Aby utworzyć sam otwór, należy usunąć zaznaczenie wszystkich pól wyboru.
Aby zmienić zespół śruby w istniejącym komponencie, należy zaznaczyć pole wyboru Wynik modyfikacji i kliknąć Zmień.
Otwory podłużne
Istnieje możliwość zdefiniowania otworów podłużnych, powiększonych lub gwintowanych.
|
Opcja |
Opis |
Domyślnie |
|---|---|---|
|
1 |
Wymiar pionowy otworu owalnego. |
0 — okrągły otwór. |
|
2 |
Wymiar poziomy otworu owalnego lub naddatek dla otworów powiększonych. |
0 - okrągły otwór. |
|
Typ otworu |
Podłużny tworzy otwory podłużne. Powiększony tworzy otwory powiększone. Brak otworu powoduje, że otwory nie są tworzone. Gwintowany tworzy otwory gwintowane. |
|
|
Obróć otwory |
Gdy typ otworu jest ustawiony na Owalny, ta opcja obraca otwory owalne. |
|
|
Owalne otwory w |
Elementy, w których są tworzone otwory podłużne. Dostępne opcje zależą od komponentu. |
Rozmieszczanie śrub
|
Opcja |
Opis |
|---|---|
|
|
Domyślna Rozmieszczenie równoległe Ustawienia AutoDefault mogą zmienić tą opcję. |
|
|
Rozmieszczenie równoległe |
|
|
Typ rozmieszczenia na przemian 1 |
|
|
Typ rozmieszczenia na przemian 2 |
|
|
Typ rozmieszczenia na przemian 3 |
|
|
Typ rozmieszczenia na przemian 4 |
